ГОСТ 9774-81
ГОСТ 9774-81 Основные нормы взаимозаменяемости. Передачи червячные цилиндрические мелкомодульные. Допуски
Категории ГОСТ 9774-81 по ОКС:- Статус документа:
- действует, введён в действие 01.01.1982
- Название на английском языке:
- Basic requirements for interchangeability. Cylindrical small modyle worm pairs. Tolerances
- Дата актуализации информации по стандарту:
- 11.09.2019, в 15:53 (более года назад)
- Вид стандарта:
- Основополагающие стандарты
- Дата начала действия ГОСТа:
- 1982-01-01
- Дата последнего издания документа:
- 1989-07-01
Коды документа ГОСТ 9774-81:
- Код ОКП:
- 417000
- Код КГС:
- Г15
- Код ОКСТУ:
- 0073
- Число страниц:
- 41
- Назначение ГОСТ 9774-81:
- Настоящий стандарт распространяется на мелкомодульные цилиндрические червячные передачи и пары (поставляемые несобранными в передачу) с архимедовыми червяками ZA, эвольвентными червяками ZI, червяками с прямолинейным профилем витка ZN1, червяками с прямолинейным профилем впадины ZN2, червяками, образованными конусом ZK1 и ZK2, с исходным червяком по ГОСТ 20184-81, межосевым углом, равным 90 град., модулем от 0,1 до 1,0 мм (исключительно), делительным диаметром червячного колеса до 400 мм (при модуле, равном или менее 0,5 мм - до 200 мм). Стандарт распространяется также на червячные передачи с перекрещивающимися осями, состоящие из цилиндрического червяка и цилиндрического прямо- или косозубого зубчатого колеса и соответственно рейки с исходным контуром по ГОСТ 9587-81 и нормами точности по ГОСТ 9178-81 и соответственно ГОСТ 13506-81
- ГРНТИ индекс(ы):
- 550345;550347
- Ключевые слова документа:
- допуски, нормы взаимозаменяемости, пары, передачи мелкомодульные, передачи цилиндрические, передачи червячные
Нормативные ссылки из текста ГОСТ 9774-81:
- Ссылки на ГОСТы:
- ГОСТ 20184-81 ГОСТ 9178-81 ГОСТ 9587-81
Скачать ГОСТ 9774-81 вы можете в следующих версиях:
Дата добавленияв версии файла:
Загрузок:
Размер:
Ссылка на страницу загрузки:
-

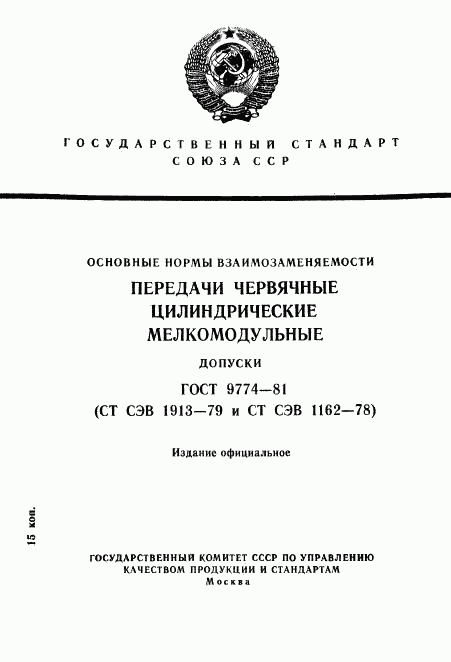

страница 1
-

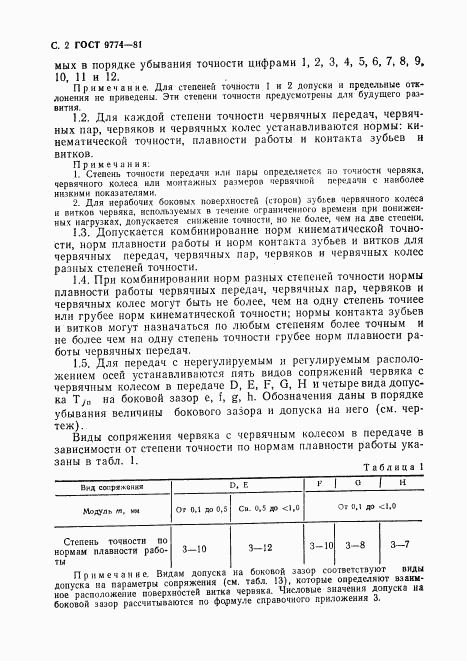

страница 2
-

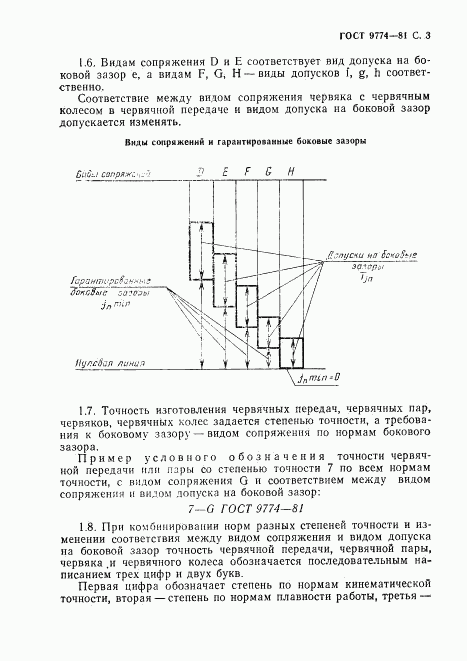

страница 3
-
страница 4
-

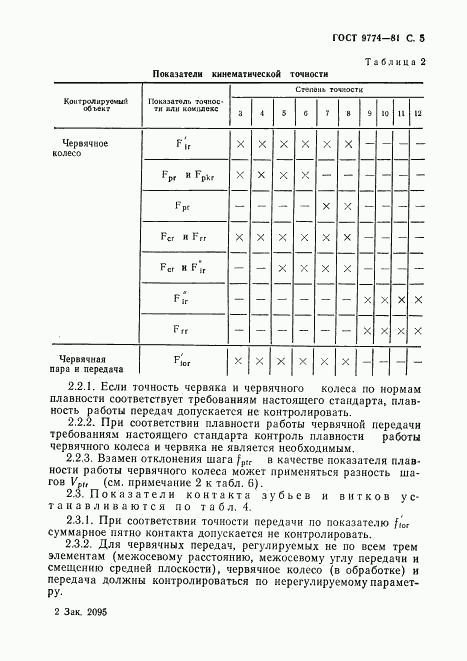

страница 5
-

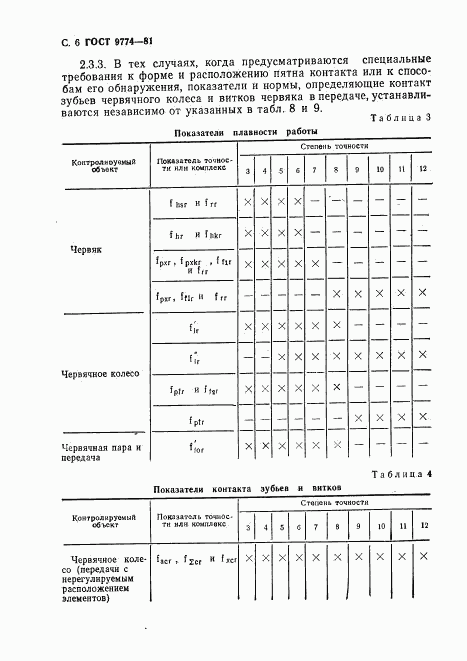

страница 6
-

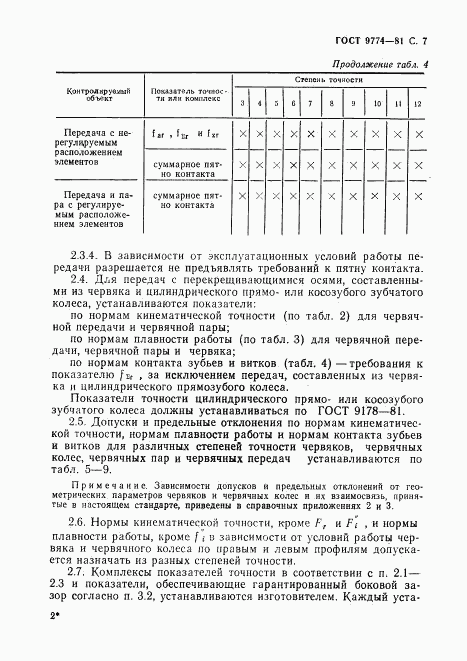

страница 7
-

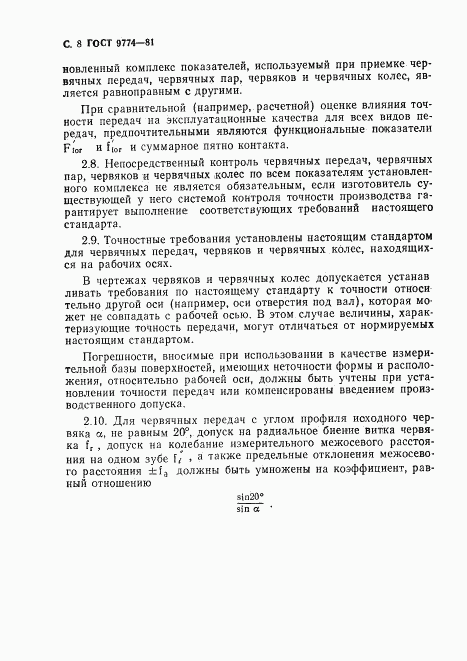

страница 8
-
страница 9
-

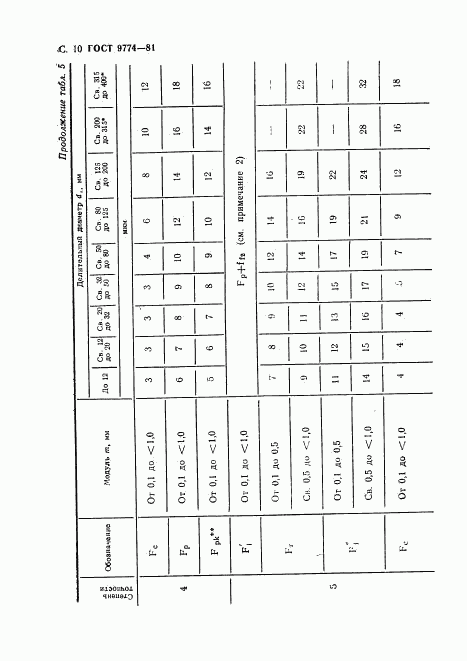

страница 10
-

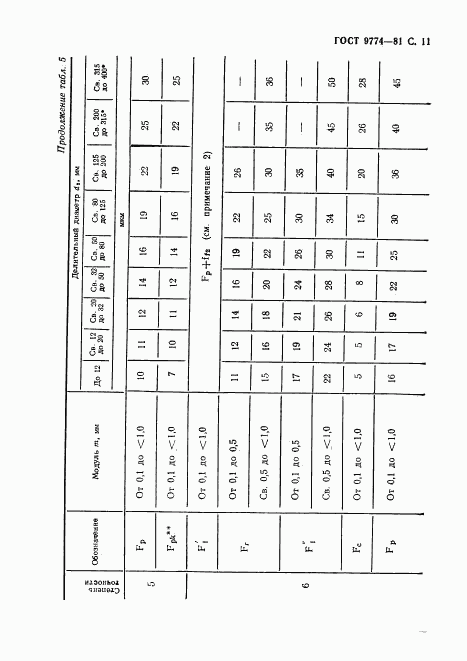

страница 11
-

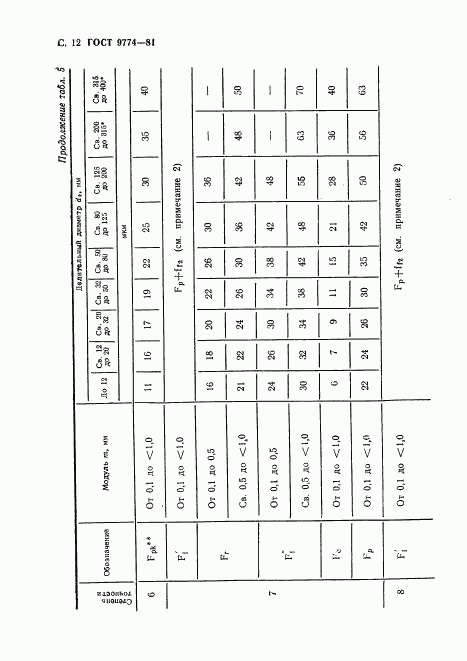

страница 12
-

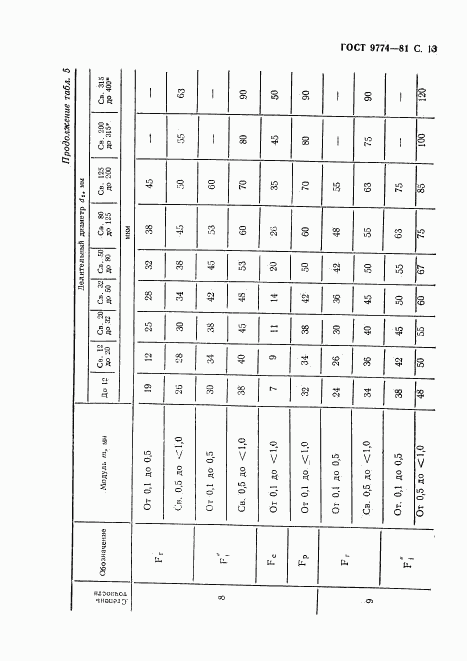

страница 13
-

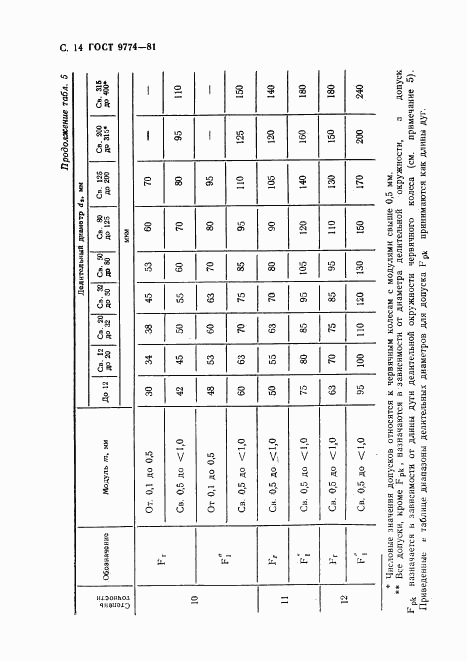

страница 14
-

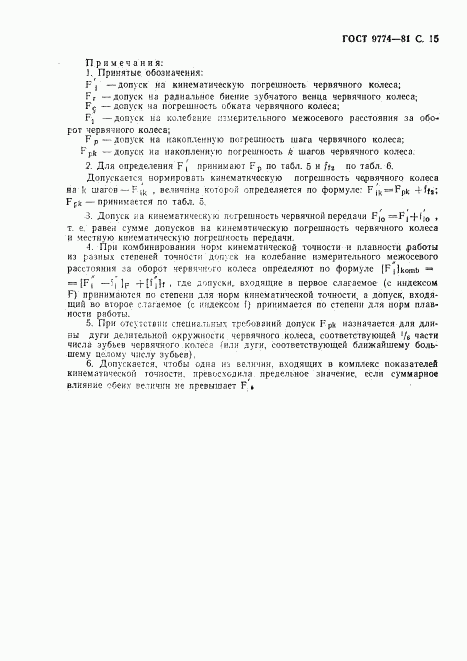

страница 15
-
страница 16
-
страница 17
-
страница 18
-

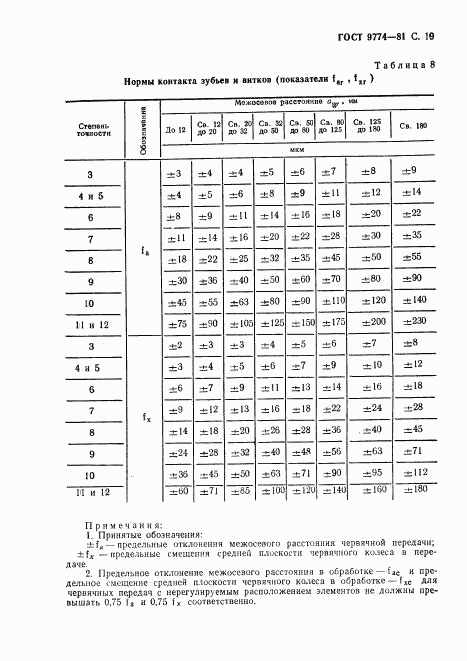

страница 19
-

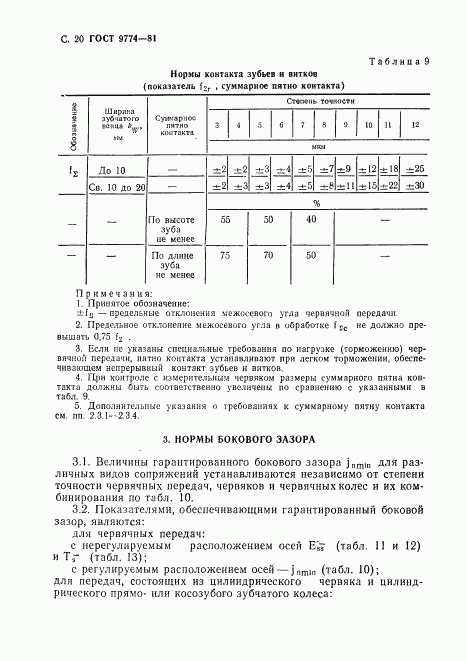

страница 20
-

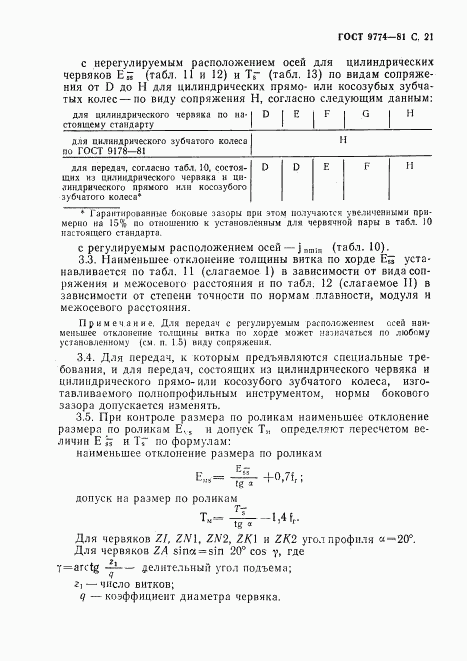

страница 21
-

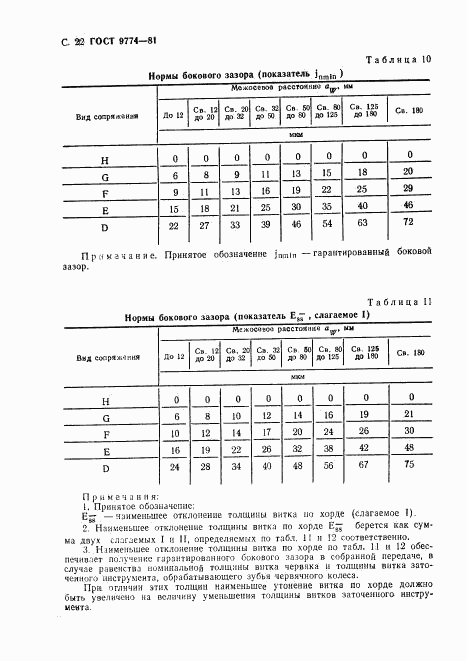

страница 22
-

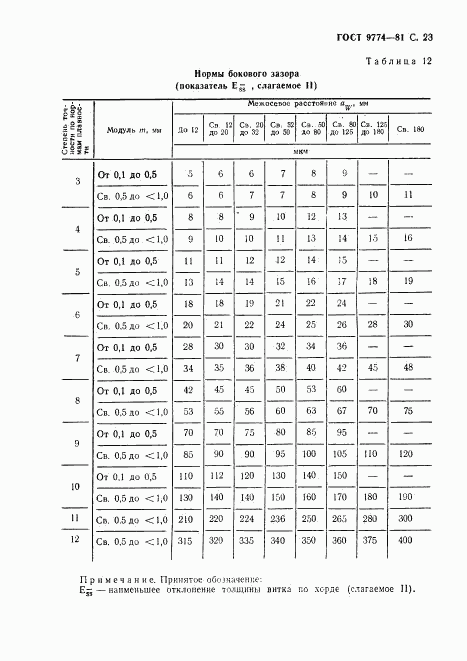

страница 23
-

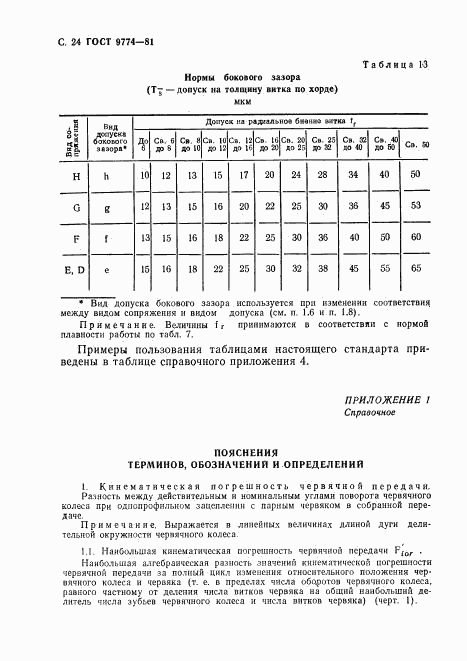

страница 24
-

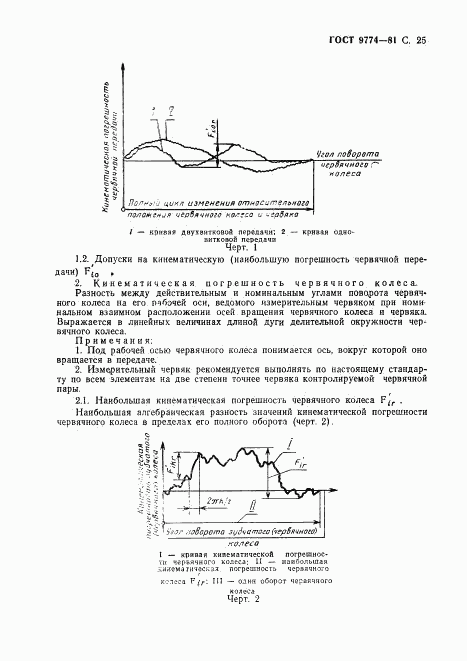

страница 25
-

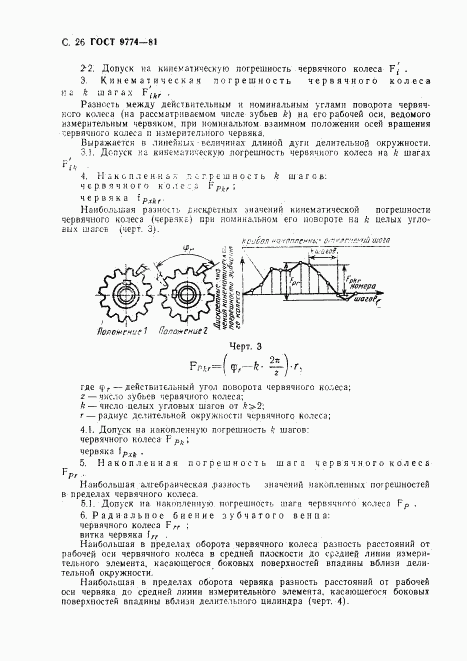

страница 26
-
страница 27
-

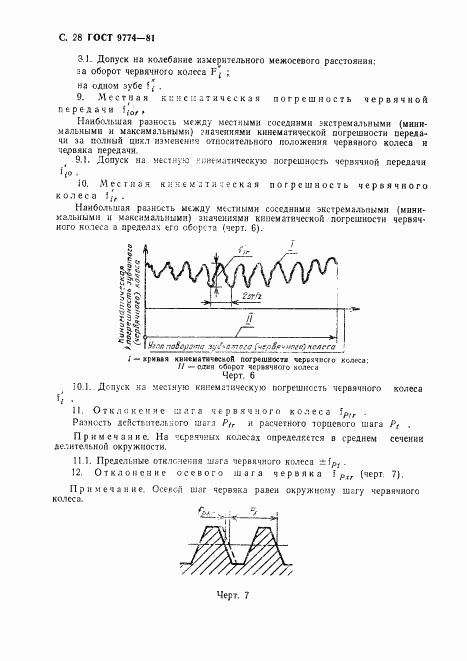

страница 28
-
страница 29
-

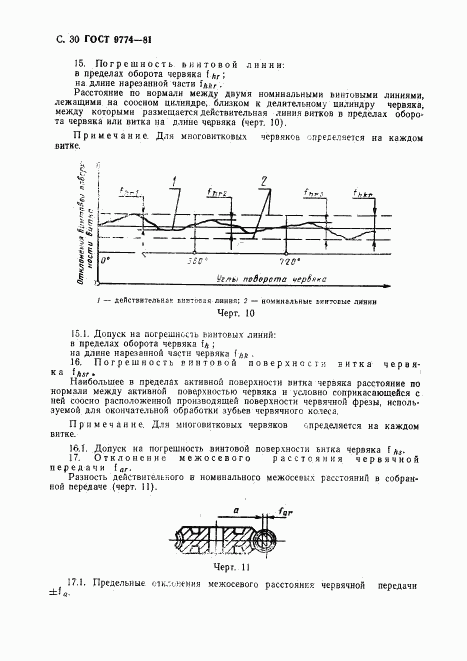

страница 30
-

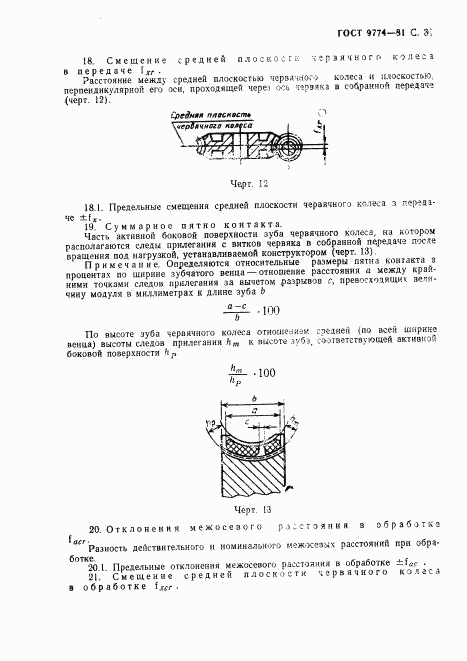

страница 31
-

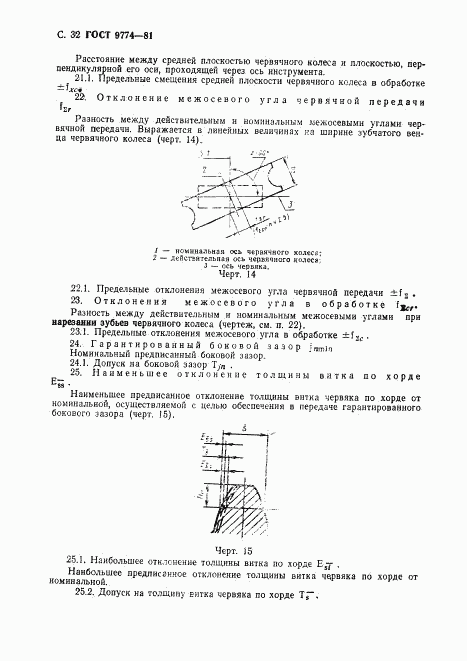

страница 32
-

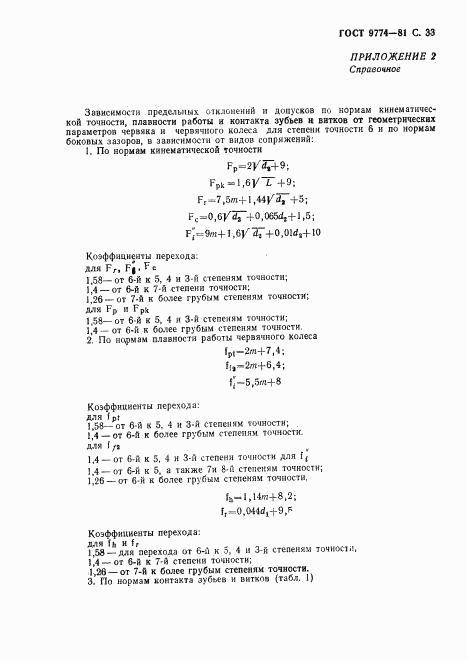

страница 33
-

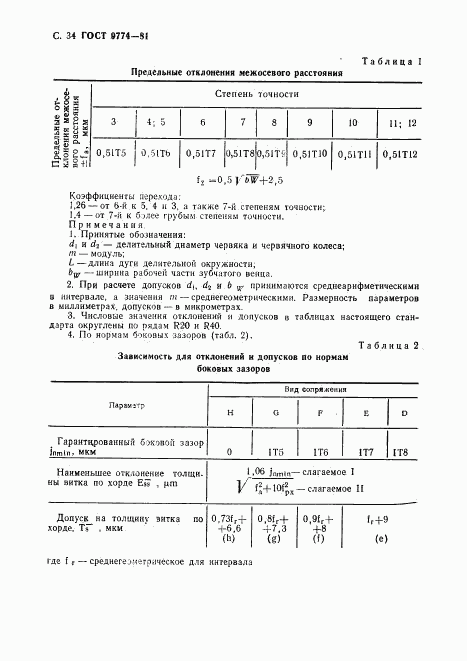

страница 34
-

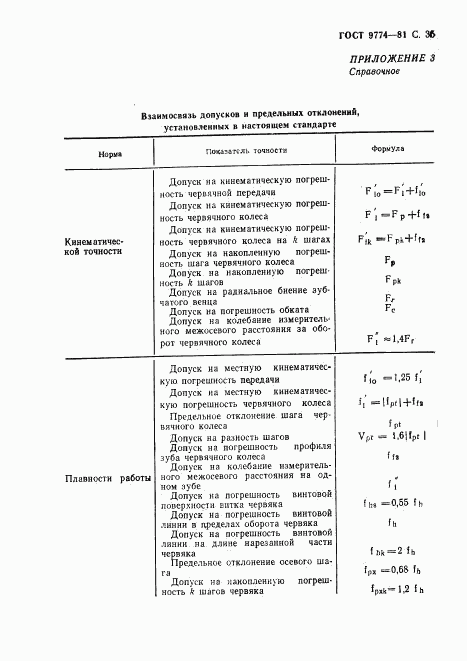

страница 35
-

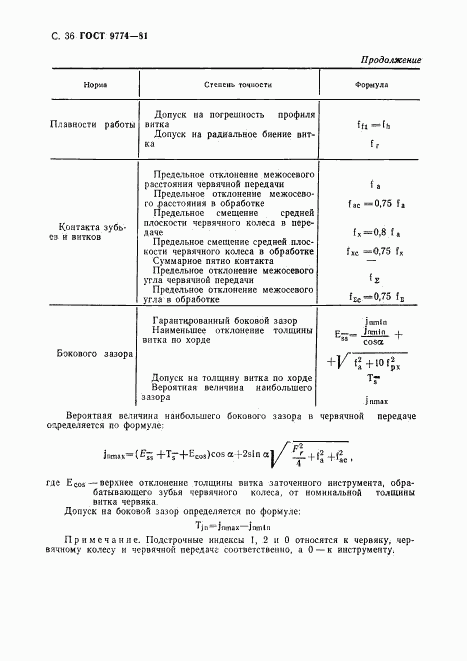

страница 36
-

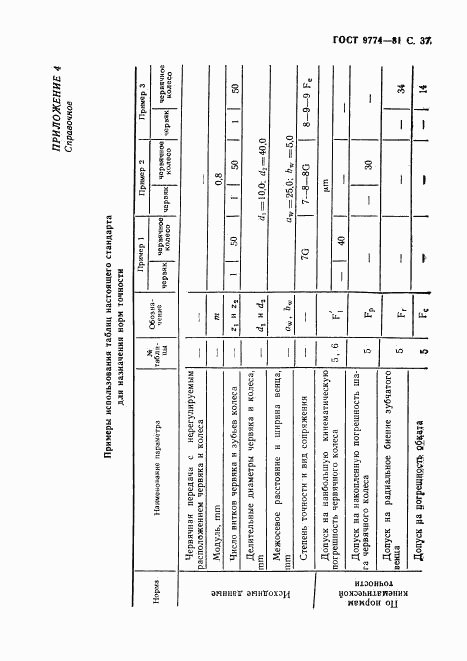

страница 37
-

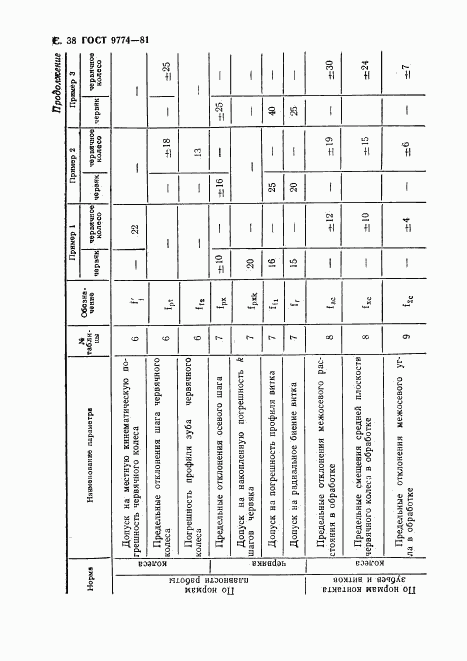

страница 38
-

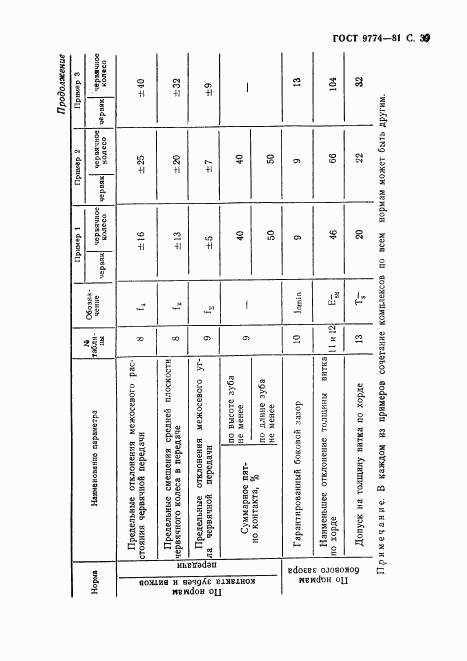

страница 39
-
страница 40
-

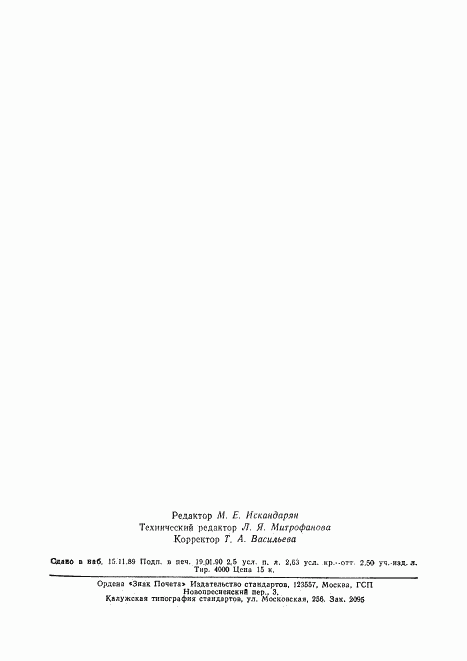

страница 41
