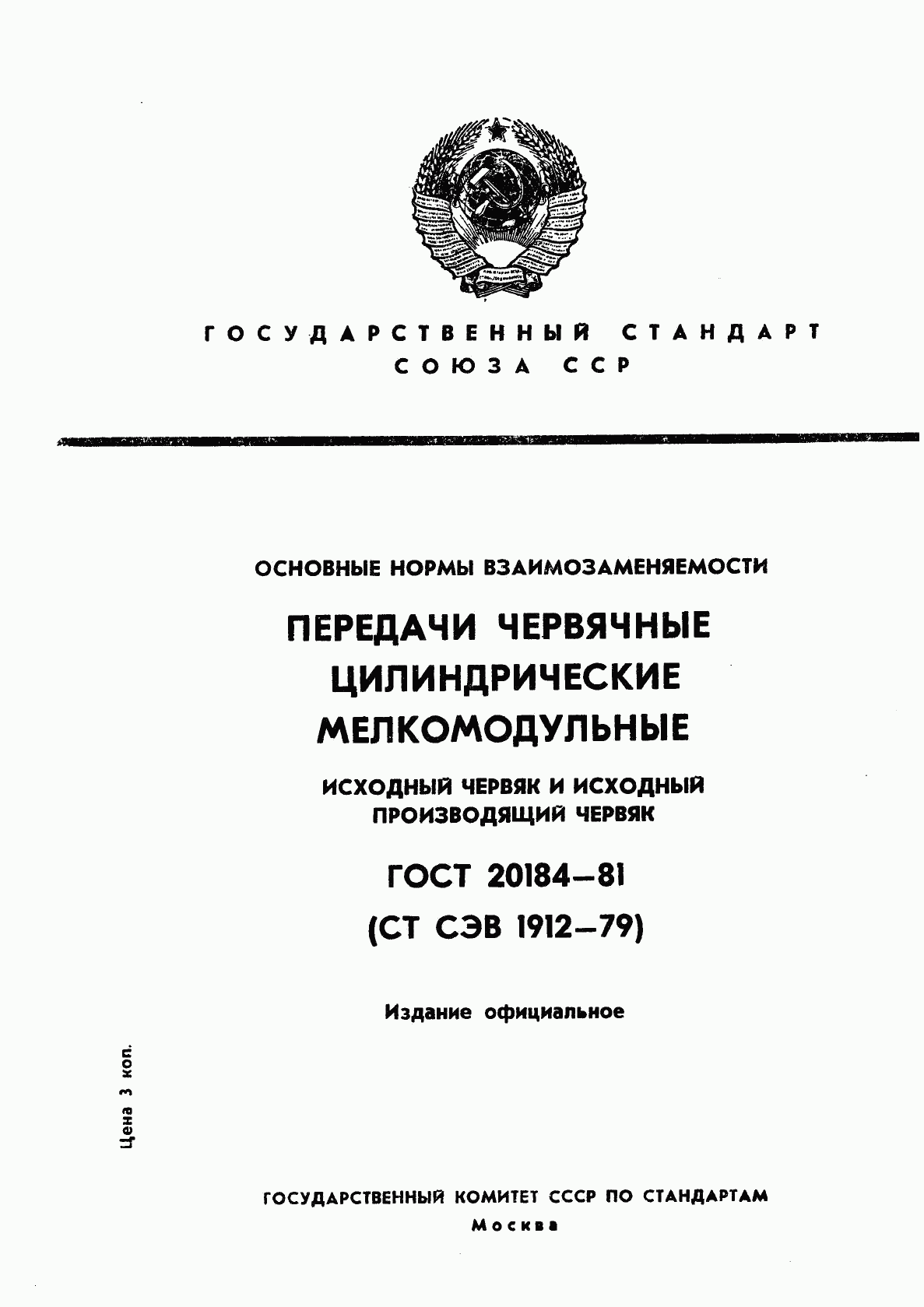

ГОСТ 20184-81
ГОСТ 20184-81 Основные нормы взаимозаменяемости. Передачи червячные цилиндрические мелкомодульные. Исходный червяк и исходный производящий червяк
Категории ГОСТ 20184-81 по ОКС:- Статус документа:
- действует, введён в действие 01.01.1982
- Название на английском языке:
- Basic requirements for interchangeability. Cylindrical small modyle worm pairs. Basic worm and basic generating worm
- Дата актуализации информации по стандарту:
- 12.09.2019, в 19:16 (более года назад)
- Вид стандарта:
- Стандарты на продукцию (услуги)
- Дата начала действия ГОСТа:
- 1982-01-01
- Дата последнего издания документа:
- 1981-08-31
Коды документа ГОСТ 20184-81:
- Код ОКП:
- 417000
- Код КГС:
- Г15
- Код ОКСТУ:
- 0070;4181
- Число страниц:
- 6
- Назначение ГОСТ 20184-81:
- Настоящий стандарт распространяется на цилиндрические червячные мелкомодульные передачи с архимедовыми червяками ZA, эвольвентными червяками ZI, червяками с прямолинейным профилем витка ZN1, червяками и прямолинейным профилем впадины ZN2, червяками, образованными конусом ZK1 и ZK2, и устанавливает исходный червяк и исходный производящий червяк и радиальные зазоры червячной передачи с модулем от 0,1 до менее 1 мм и с углом подъема менее 26,5650 град. Настоящий стандарт также распространяется на передачи, состоящие из цилиндрического червяка и цилиндрического прямо- или косозубого зубчатого колеса (рейки) с исходным контуром по ГОСТ 9587-81
- ГРНТИ индекс(ы):
- 550309;550345
Нормативные ссылки из текста ГОСТ 20184-81:
- Ссылки на ГОСТы:
- ГОСТ 9587-81 ГОСТ 18498-73 ГОСТ 16530-70
Скачать ГОСТ 20184-81 вы можете в следующих версиях:
Дата добавленияв версии файла:
Загрузок:
Размер:
Ссылка на страницу загрузки:
-

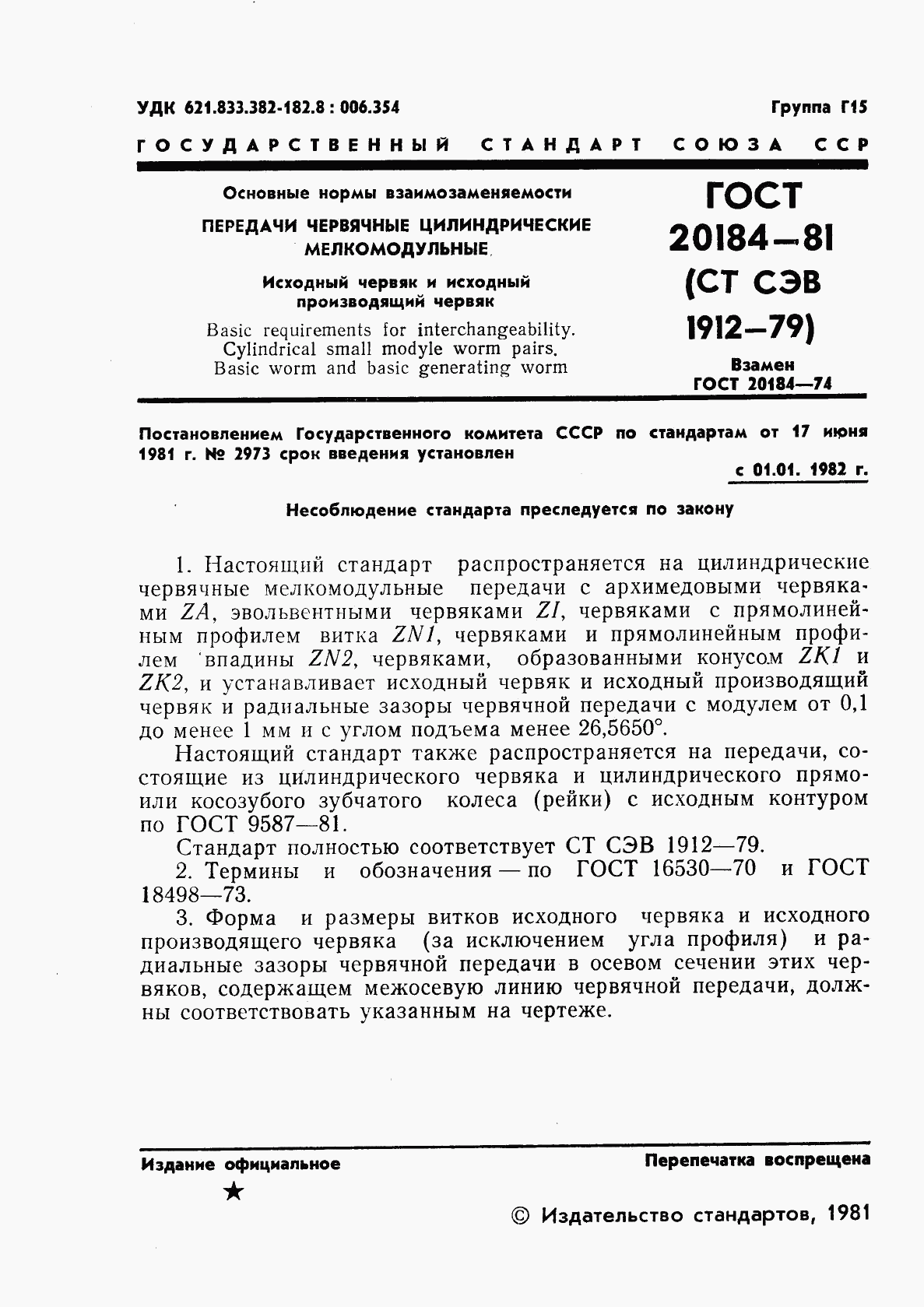

страница 1
-

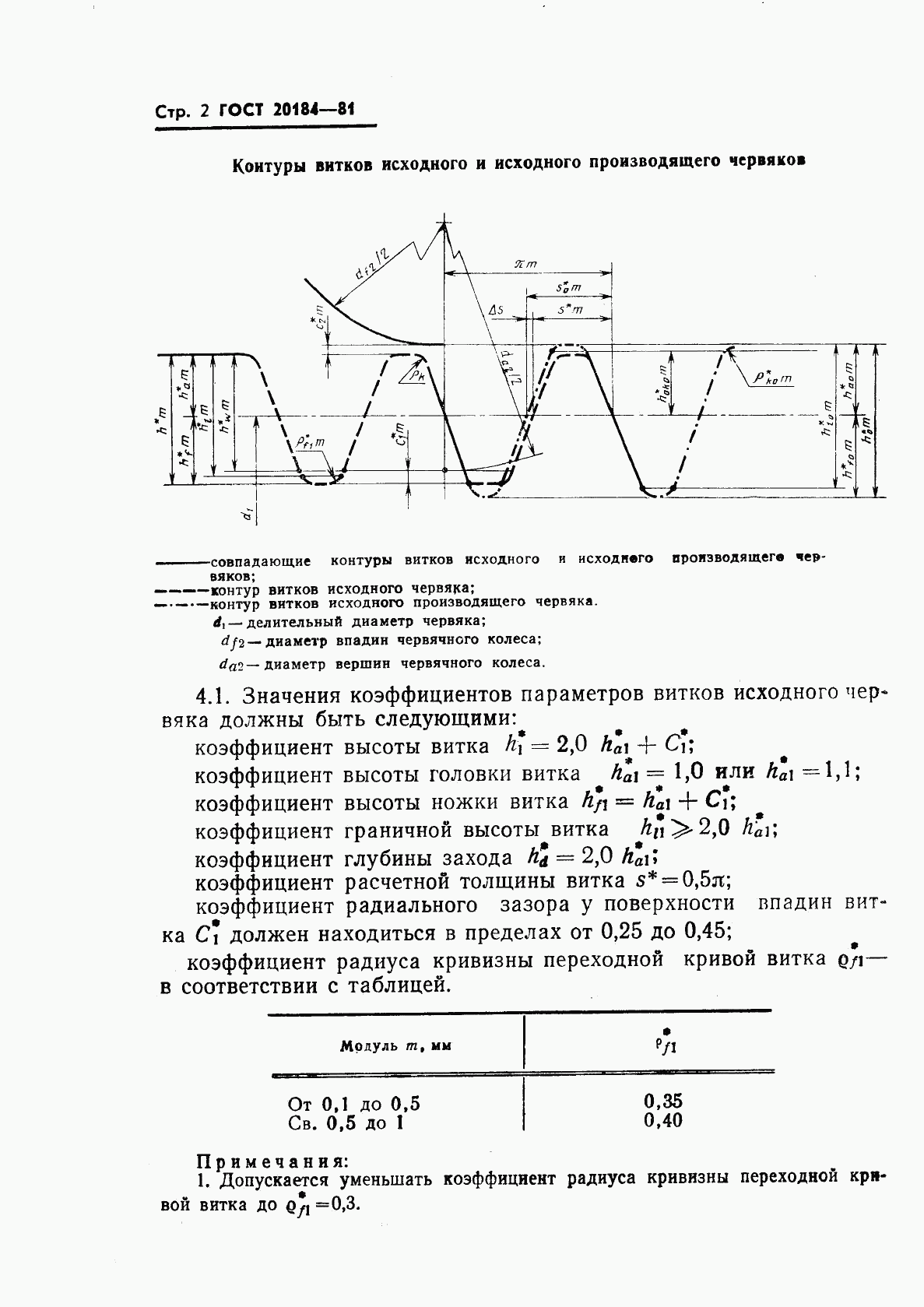

страница 2
-

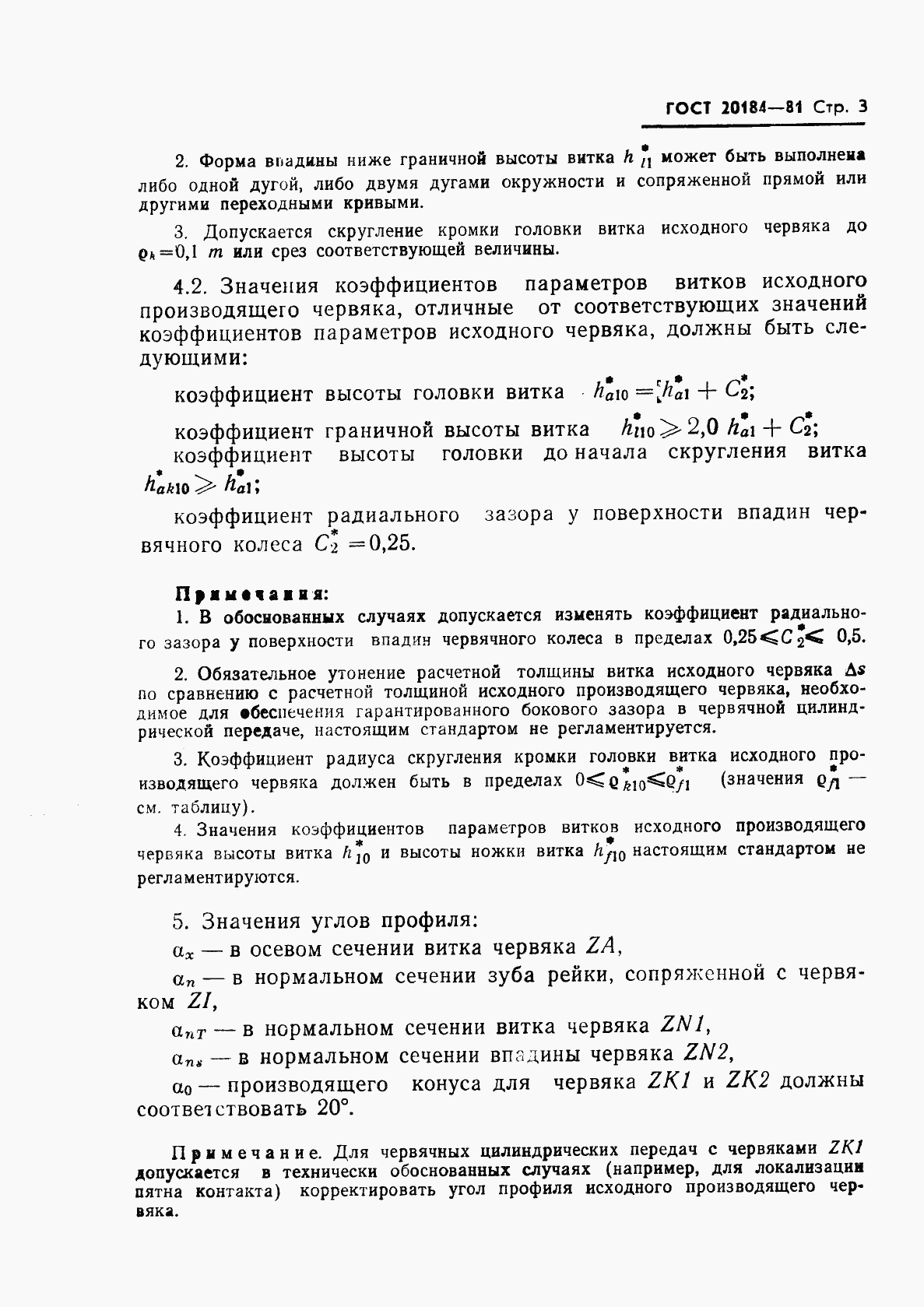

страница 3
-

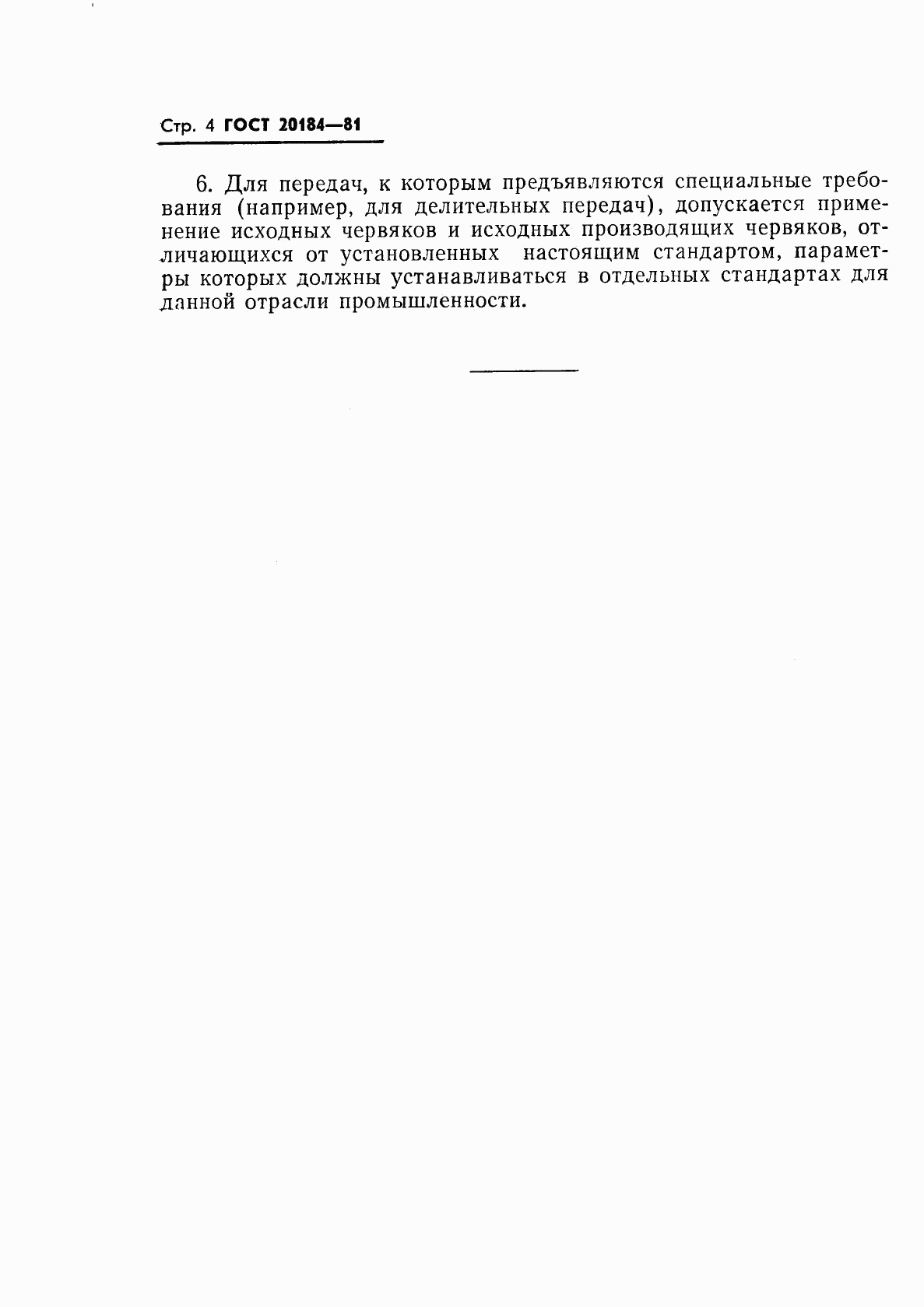

страница 4
-
страница 5
-

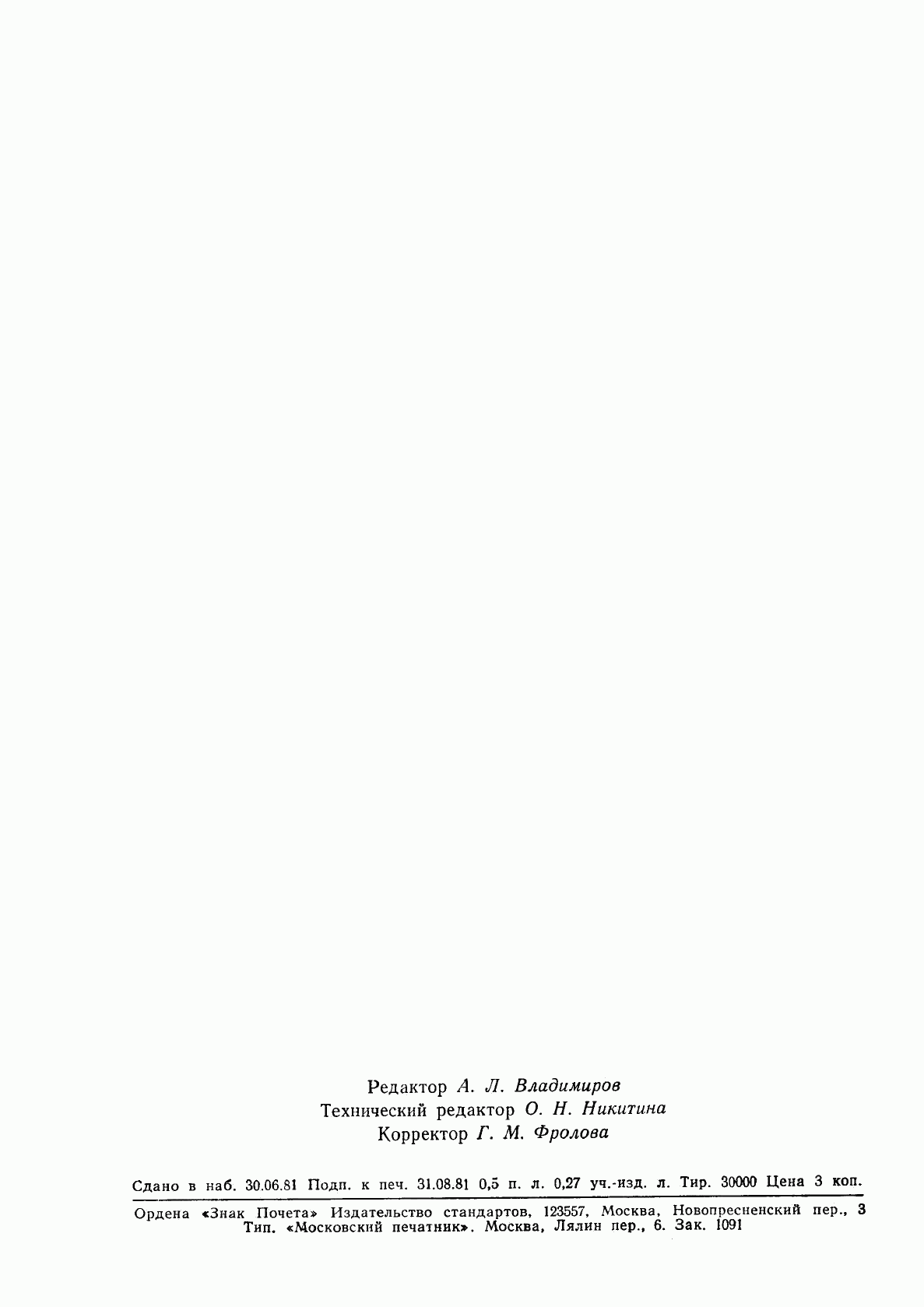

страница 6
