ГОСТ 9391-80
ГОСТ 9391-80 Сплавы твердые спеченные. Методы определения пористости и микроструктуры
Категории ГОСТ 9391-80 по ОКС:- Статус документа:
- действует, введён в действие 01.01.1983
- Название на английском языке:
- Sintered Hardmetals. Methods for determination of porosity and microstructure
- Дата актуализации информации по стандарту:
- 30.07.2025, в 17:33 (менее 3 месяцев назад)
- Вид стандарта:
- Стандарты на методы контроля
- Дата начала действия ГОСТа:
- 1983-01-01
- Дата последнего издания документа:
- 1985-08-01
Коды документа ГОСТ 9391-80:
- Код ОКП:
- 196000
- Код КГС:
- В59
- Код ОКСТУ:
- 1909;1960
- Число страниц:
- 29
- Назначение ГОСТ 9391-80:
- Настоящий стандарт устанавливает методы определения пористости, свободного углерода и микроструктуры вольфрамовых, титано-вольфрамовых и титано-тантало-вольфрамовых твердых сплавов
- ГРНТИ индекс(ы):
- 530181;5329
- Ключевые слова документа:
- аппаратура, определение микроструктуры, сплавы вольфрамовые, сплавы твердые, сплавы титано-вольфрамовые, сплавы титано-тантало-вольфрамовые
Нормативные ссылки, связанные с ГОСТ 9391-80:
- Стандарт ссылается на ГОСТы:
- ГОСТ 9206-80, ГОСТ 982-80, ГОСТ 20559-75, ГОСТ 4411-79, ГОСТ 4872-75, ГОСТ 5962-67
- На стандарт ссылаются:
- ГОСТ 9038-90, ГОСТ 6507-90, ГОСТ 4872-75, ГОСТ 4411-79, ГОСТ 25172-82
Скачать ГОСТ 9391-80 вы можете в следующих версиях:
Дата добавления:
Тип файла:
Загрузок:
Размер:
Ссылка на страницу загрузки:
Поправки и изменения к ГОСТ 9391-80:
-
Наименование, вид:Датарегистрации:начала действия:Ссылка:
-
Изменение №1 к ГОСТ 9391-80
Тип изменения: Текстовое изменение
Номер изменения: 1
Регистрационный номер: 2145
Новое значение: -
1976-09-211976-11-01
Текст стандарта
-

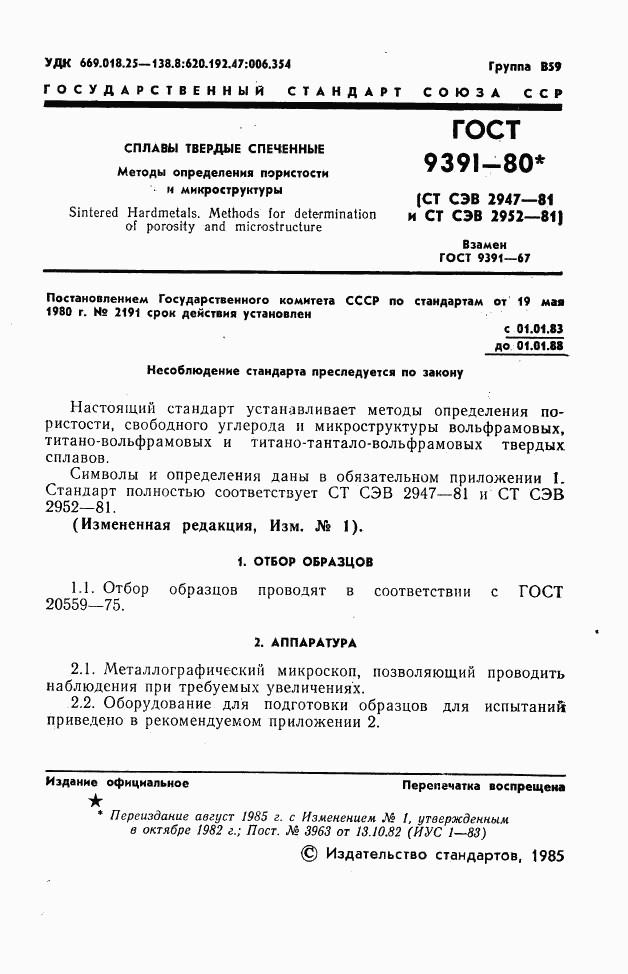

страница 1
-

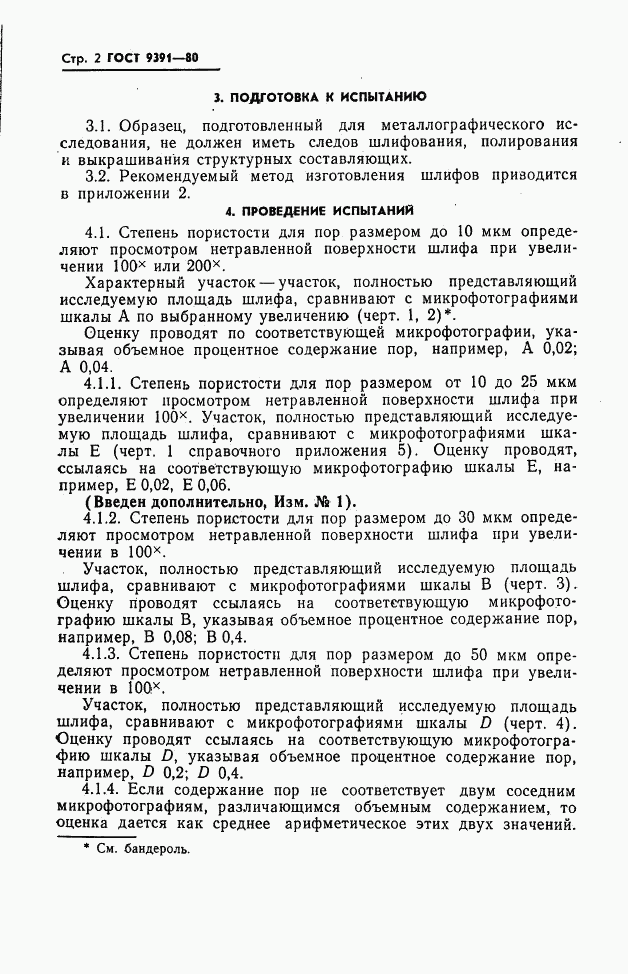

страница 2
-

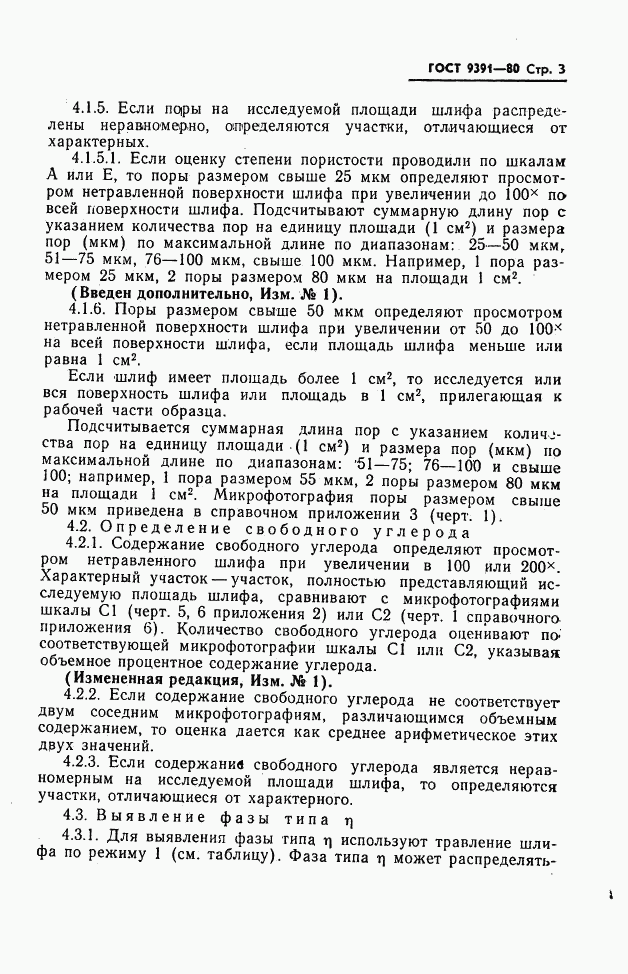

страница 3
-
страница 4
-
страница 5
-

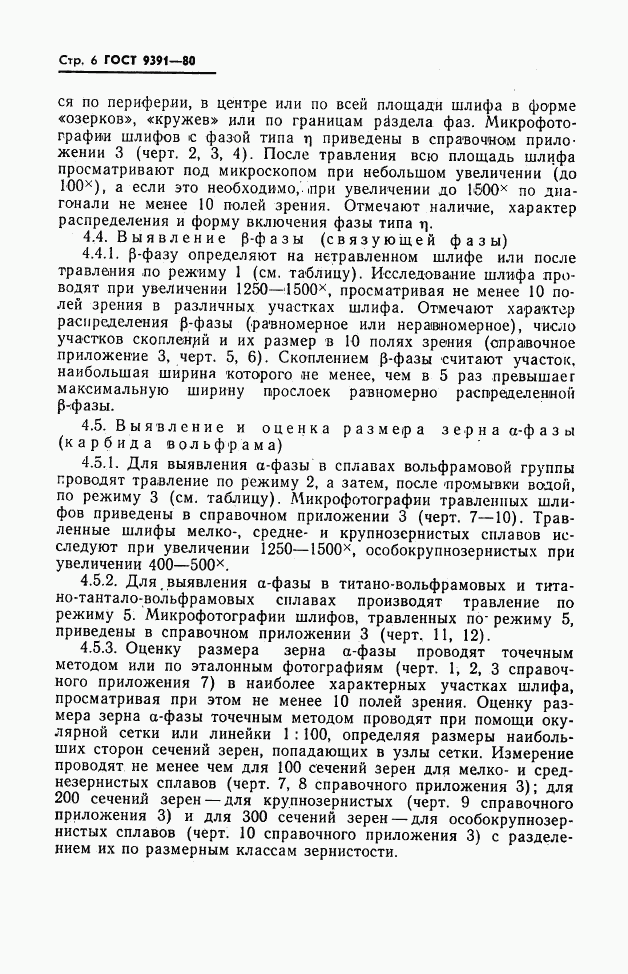

страница 6
-

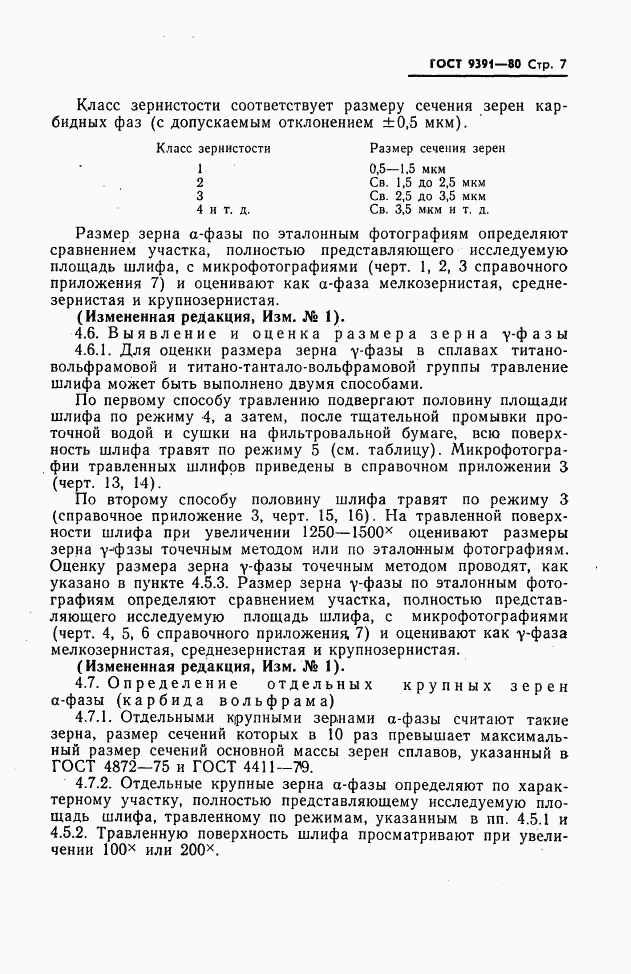

страница 7
-

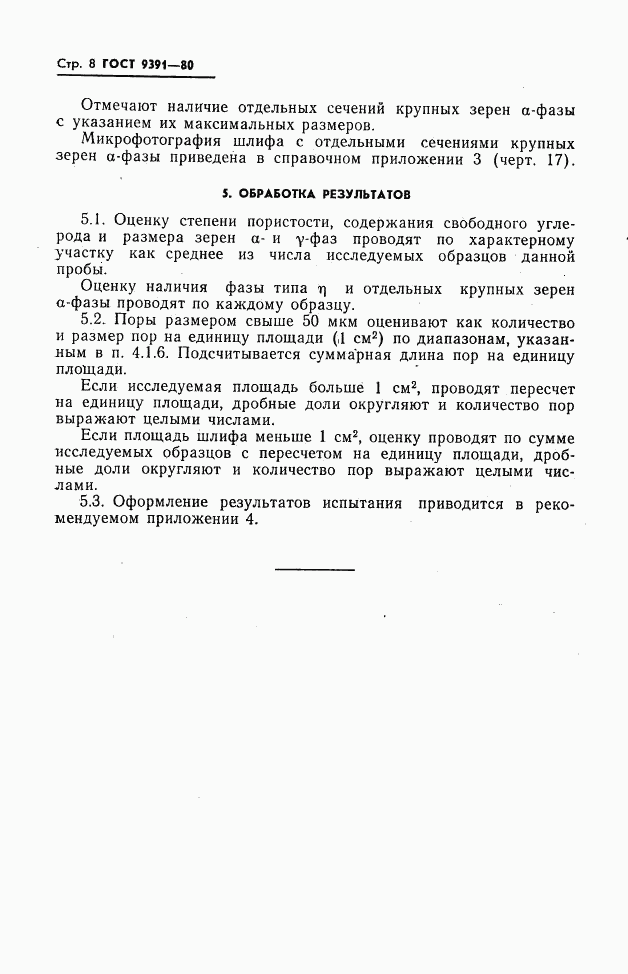

страница 8
-

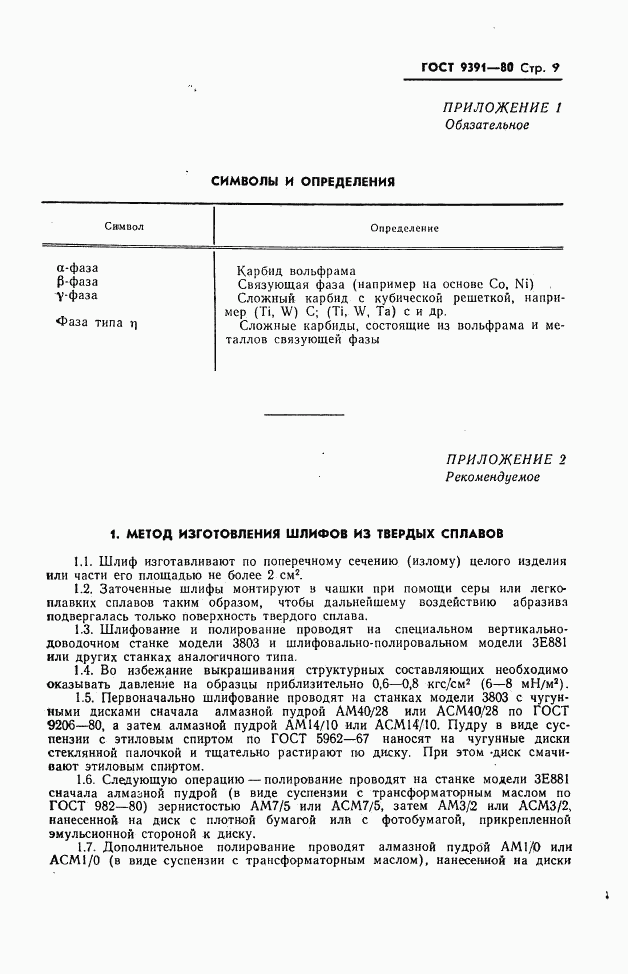

страница 9
-

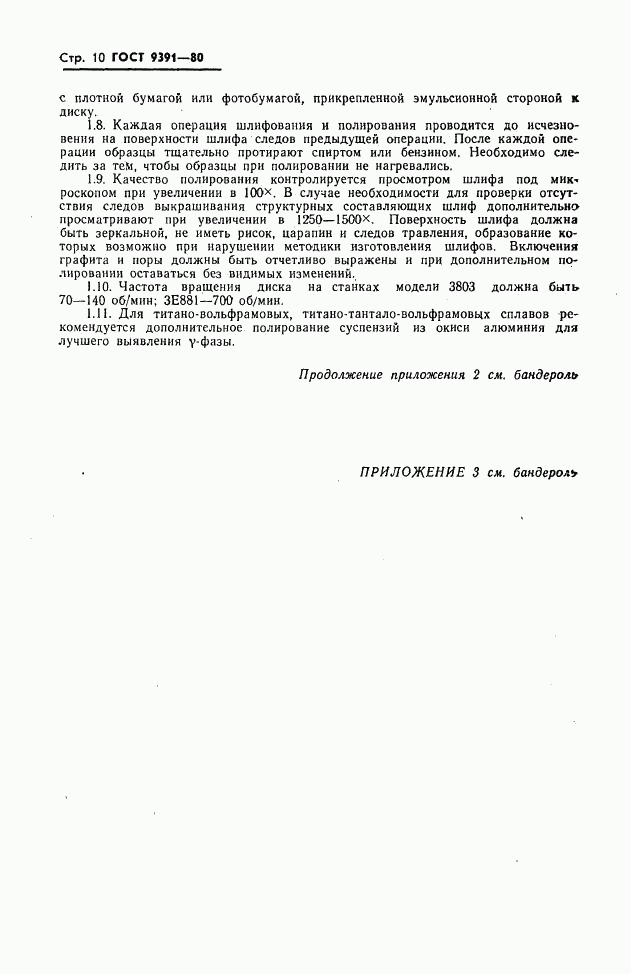

страница 10
-

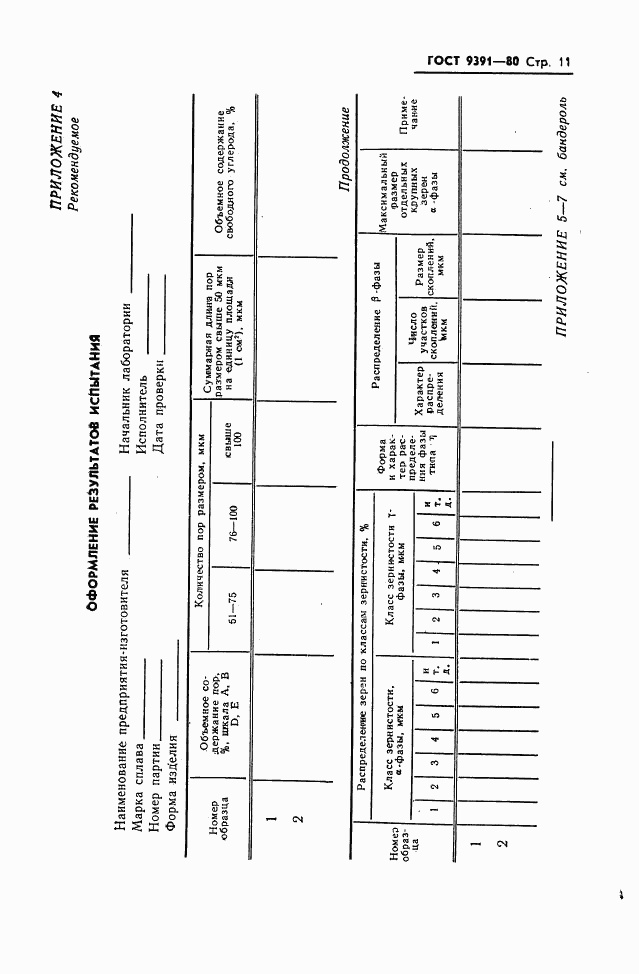

страница 11
-
страница 12
-

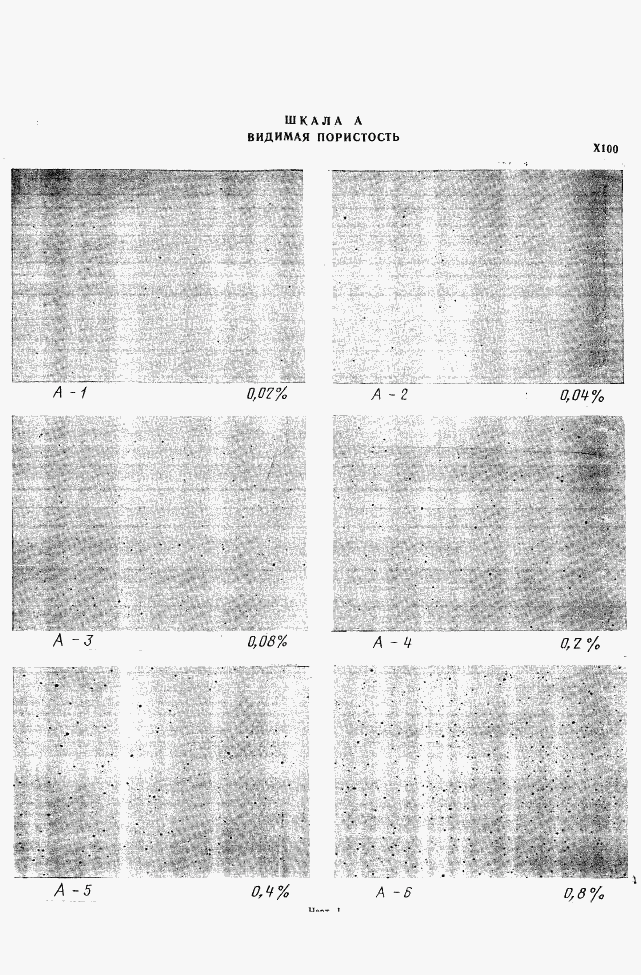

страница 13
-
страница 14
-
страница 15
-
страница 16
-
страница 17
-
страница 18
-
страница 19
-
страница 20
-
страница 21
-

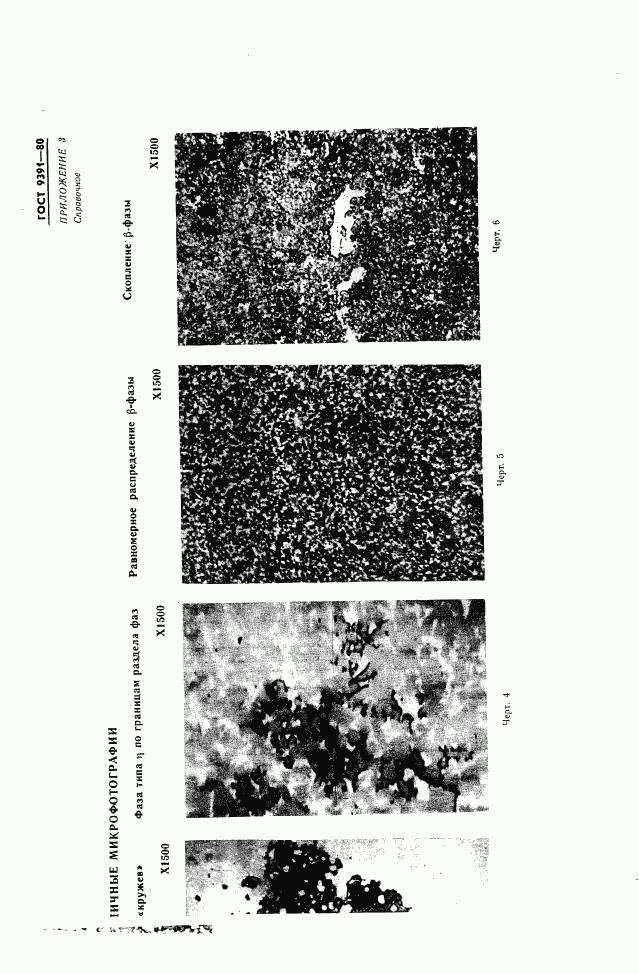

страница 22
-

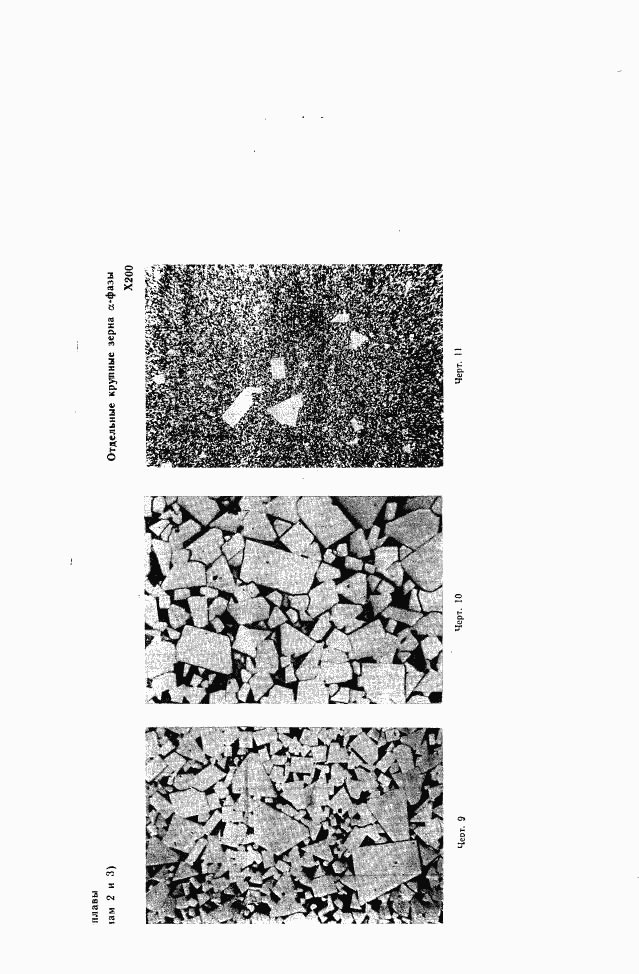

страница 23
-
страница 24
-

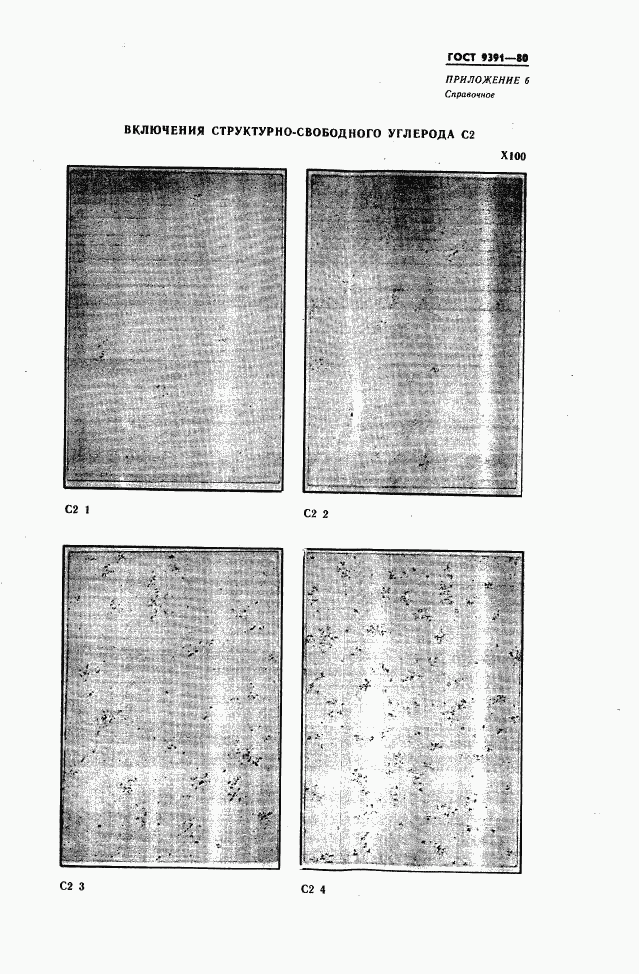

страница 25
-
страница 26
-

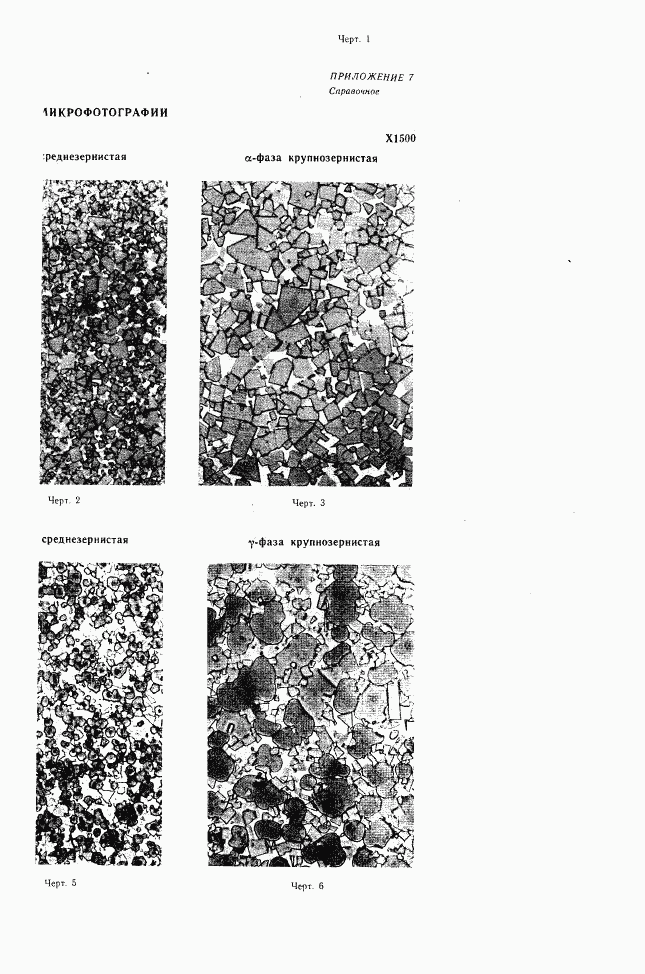

страница 27
-
страница 28
-
страница 29
-
страница 30
