ГОСТ ISO 7093-2-2016

ГОСТ ISO 7093-2-2016 Шайбы плоские. Крупная серия. Часть 2. Класс точности С

Категории ГОСТ ISO 7093-2-2016 по ОКС:

Статус документа:: принят, введён в действие 01.01.2023

Название на английском языке:: Plain washers. Large series. Part 2. Product grade C

Дата актуализации информации по стандарту:: 19.06.2025, в 11:01 (менее 3 месяцев назад)

Вид стандарта:: Стандарты на продукцию (услуги)

Дата начала действия ГОСТа:: 2023-01-01

Дата последнего издания документа:: 2017-06-28

Коды документа ГОСТ ISO 7093-2-2016:

Код КГС:: Г36

Число страниц:: 8

Назначение ГОСТ ISO 7093-2-2016:: Настоящий стандарт устанавливает требования к характеристикам крупных плоских шайб, класса точности С, класса твердости 100 HV и номинальных размеров (номинальные диаметры резьбы) в диапазоне от 3 мм до 36 мм, включительно. Шайбы, соответствующие этой части ISO 7093 предназначены для использования в случаях, когда зажимают детали из мягкого материала или используют заготовки с большим зазором в отверстиях. Тем не менее, в последнем случае, пригодность толщины шайбы следует проверить. Шайбы класса твердости 100 HV применяют для: - болтов и винтов с шестигранной головкой класса точности С и класса прочности 6.8 и выше; - шестигранных гаек класса точности С и класса прочности 6 и выше; - винтов резьбовыдавливающих с закаленной поверхностью. Если необходимы размеры шайб, отличающиеся от установленных в настоящем стандарте, они могут быть выбраны из тех, которые представлены в ISO 887

Документ разработан орг-ей:: Федеральное агентство по техническому регулированию и метрологии (Росстандарт)

Документ принят орг-ей:: Межгосударственный Совет по стандартизации метрологии и сертификации, протокол №92-П

Ключевые слова документа:: класс точности С, крупная серия, плоские, размеры, шайбы

Нормативные ссылки из текста ГОСТ ISO 7093-2-2016:

ISO:: ISO 887;ISO 3269:200;ISO 4042:1999;ISO 4759-3:2000;ISO 6507-1:1997;ISO 10683

Ссылки на ГОСТы:: ГОСТ 26186-84

Скачать ГОСТ ISO 7093-2-2016 вы можете в следующих версиях:

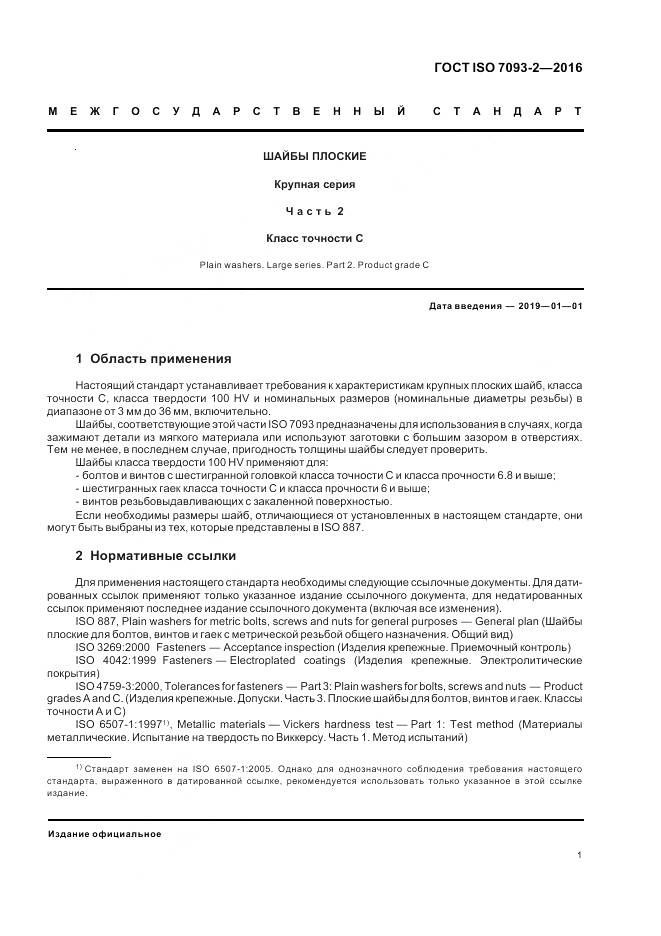

страница 1

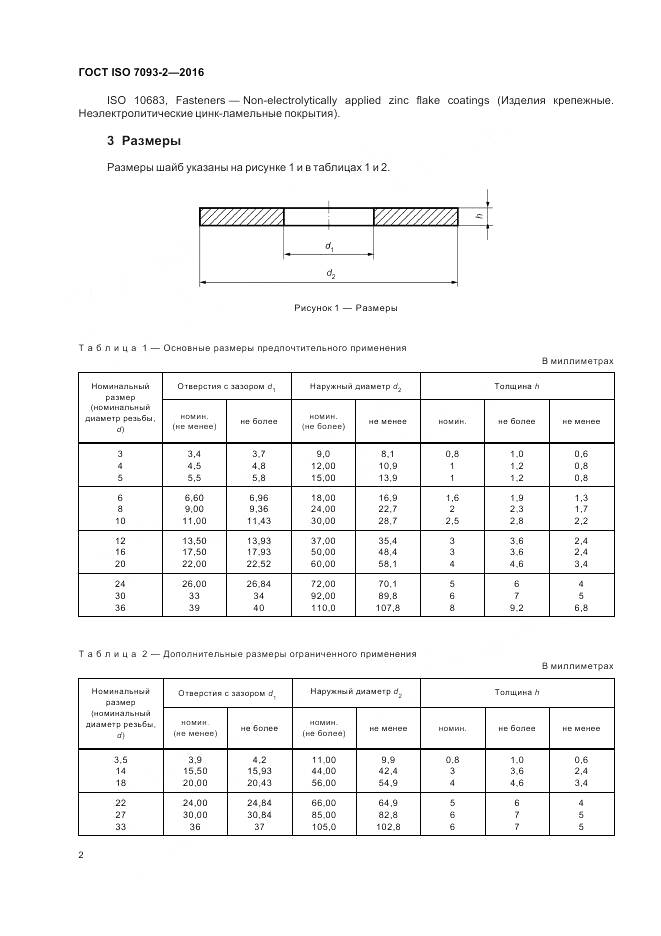

страница 2

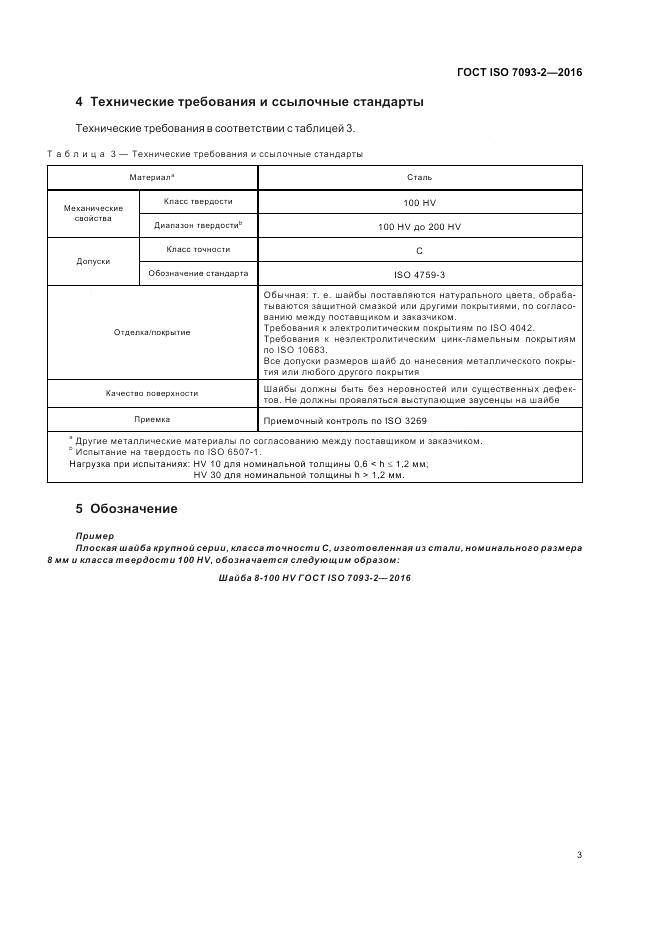

страница 3
страница 4
страница 5
страница 6
страница 7
страница 8
