ГОСТ ISO 7093-1-2016

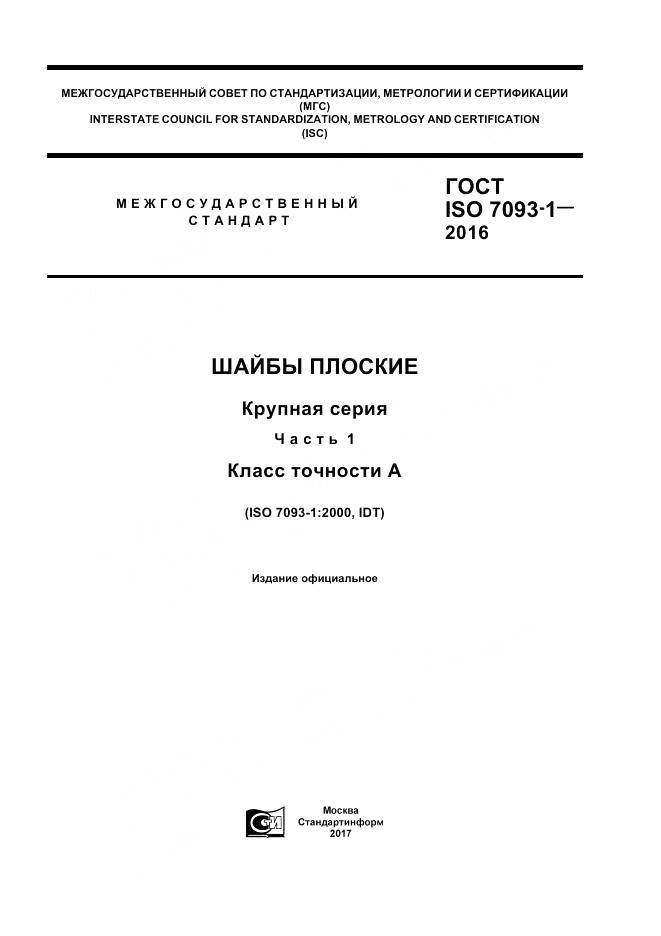

ГОСТ ISO 7093-1-2016 Шайбы плоские. Крупная серия. Часть 1. Класс точности А

Категории ГОСТ ISO 7093-1-2016 по ОКС:

Статус документа:: принят, введён в действие 01.01.2023

Название на английском языке:: Plain washers. Large series. Part 1. Product grade A

Дата актуализации информации по стандарту:: 19.06.2025, в 11:01 (менее 3 месяцев назад)

Вид стандарта:: Стандарты на продукцию (услуги)

Дата начала действия ГОСТа:: 2023-01-01

Дата последнего издания документа:: 2017-06-30

Коды документа ГОСТ ISO 7093-1-2016:

Код КГС:: Г36

Число страниц:: 12

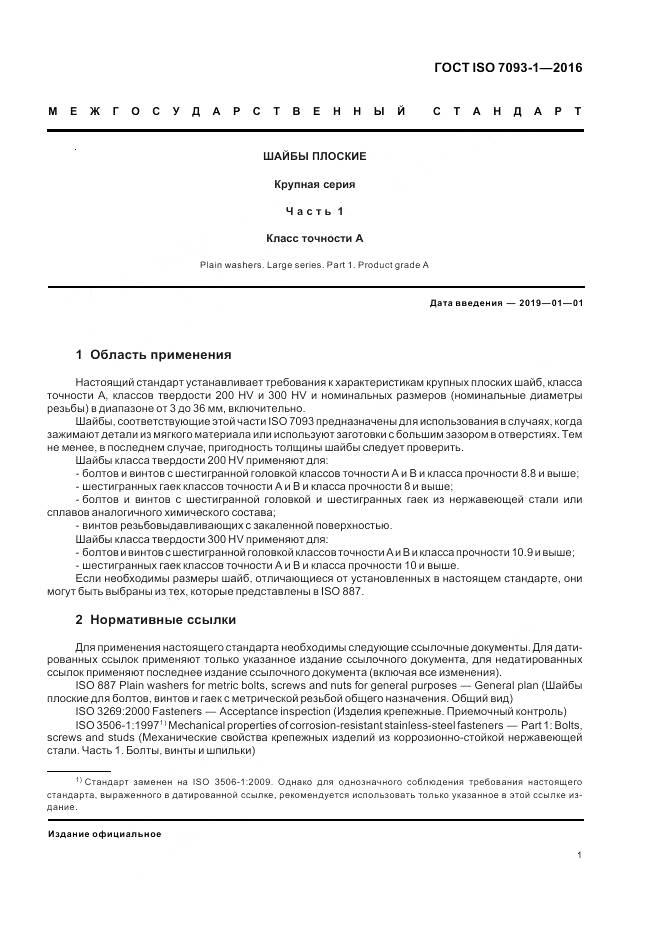

Назначение ГОСТ ISO 7093-1-2016:: Настоящий стандарт устанавливает требования к характеристикам крупных плоских шайб, класса точности А, классов твердости 200 HV и 300 HV и номинальных размеров (номинальные диаметры резьбы) в диапазоне от 3 до 36 мм, включительно. Шайбы, соответствующие этой части ISO 7093 предназначены для использования в случаях, когда зажимают детали из мягкого материала или используют заготовки с большим зазором в отверстиях. Тем не менее, в последнем случае, пригодность толщины шайбы следует проверить. Шайбы класса твердости 200 HV применяют для: - болтов и винтов с шестигранной головкой классов точности А и В и класса прочности 8.8 и выше; - шестигранных гаек классов точности А и В и класса прочности 8 и выше; - болтов и винтов с шестигранной головкой и шестигранных гаек из нержавеющей стали или сплавов аналогичного химического состава; - винтов резьбовыдавливающих с закаленной поверхностью. Шайбы класса твердости 300 HV применяют для: - болтов и винтов с шестигранной головкой классов точности А и В и класса прочности 10.9 и выше; - шестигранных гаек классов точности А и В и класса прочности 10 и выше. Если необходимы размеры шайб, отличающиеся от установленных в настоящем стандарте, они могут быть выбраны из тех, которые представлены в ISO 887

Документ разработан орг-ей:: Федеральное агентство по техническому регулированию и метрологии (Росстандарт)

Документ принят орг-ей:: Межгосударственный Совет по стандартизации метрологии и сертификации, протокол №92-П

Ключевые слова документа:: крупная серия, плоские, размеры, шайбы

Нормативные ссылки из текста ГОСТ ISO 7093-1-2016:

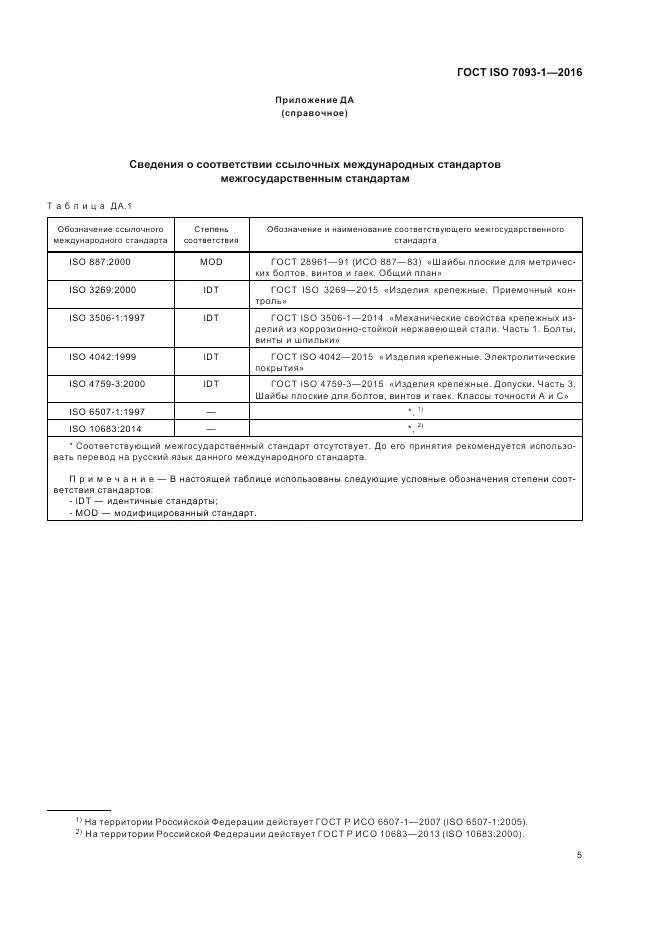

ISO:: ISO 887;ISO 3269:2000;ISO 3506-1:1997;ISO 3506-1:2009;ISO 4042:1999;ISO 4759-3:2000;ISO 6507-1:1997;ISO 6507-1:2005;ISO 10683;ISO 3506-1:2009;ISO 6507-1:2005

Ссылки на ГОСТы:: ГОСТ 26181-84
