ГОСТ ISO 3858-2013
ГОСТ ISO 3858-2013 Ингредиенты резиновой смеси. Углерод технический. Определение коэффициента светопропускания толуольного экстракта
Категории ГОСТ ISO 3858-2013 по ОКС:- 83. Резиновая и пластмассовая
- 83.40. Сырье для производства
- 83.40.20 Ингредиенты резиновой смеси *включая углерод технический, каолин и т.д.
- Статус документа:
- действует, введён в действие 01.01.2016
- Название на английском языке:
- Rubber compounding ingredients. Carbon black. Determination of light transmittance of toluene extract
- Дата актуализации информации по стандарту:
- 17.09.2019, в 21:16 (более года назад)
- Вид стандарта:
- Стандарты на методы контроля
- Дата начала действия ГОСТа:
- 2016-01-01
- Дата последнего издания документа:
- 2014-08-01
- Число страниц:
- 12
- Назначение ГОСТ ISO 3858-2013:

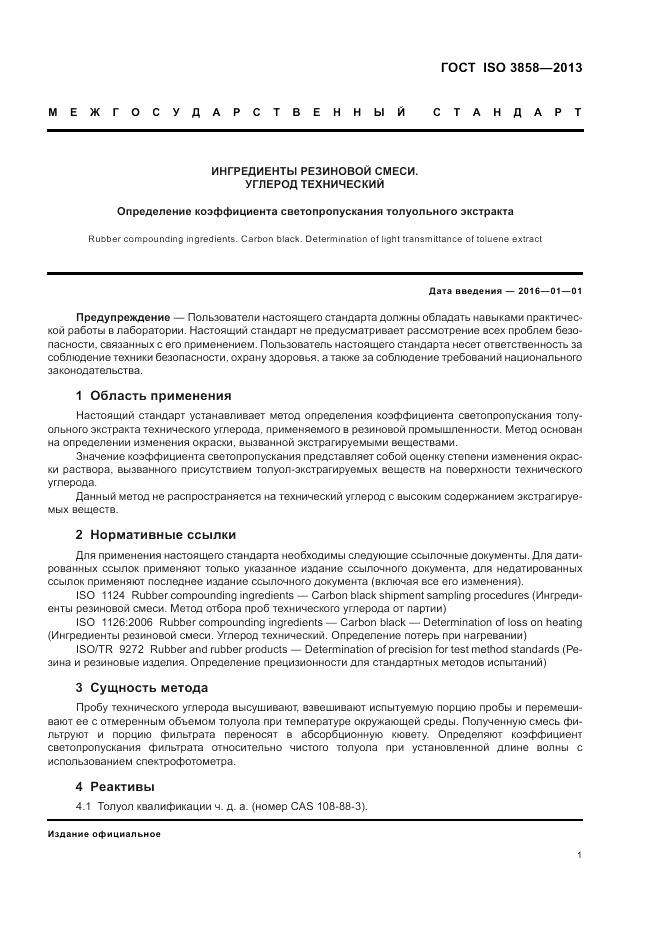

- Настоящий стандарт устанавливает метод определения коэффициента светопропускания толуольного экстракта технического углерода, применяемого в резиновой промышленности. Метод основан на определении изменения окраски, вызванной экстрагируемыми веществами. Значение коэффициента светопропускания представляет собой оценку степени изменения окраски раствора, вызванного присутствием толуол-экстрагируемых веществ на поверхности технического углерода. Данный метод не распространяется на технический углерод с высоким содержанием экстрагируемых веществ
- Документ разработан орг-ей:
- Федеральное агентство по техническому регулированию и метрологии (Росстандарт)
- Документ принят орг-ей:
- Межгосударственный Совет по стандартизации метрологии и сертификации, протокол №59-П
- Ключевые слова документа:
- ингредиенты резиновой смеси, коэффициент светопропускания, технический углерод, толуольный экстракт
Нормативные ссылки из текста ГОСТ ISO 3858-2013:
- ISO:
- ISO 1124;ISO 1126:2006;ISO/TR 9272
- Ссылки на ГОСТы:
- ГОСТ 18251-87
Скачать ГОСТ ISO 3858-2013 вы можете в следующих версиях:
Дата добавленияв версии файла:
Загрузок:
Размер:
Ссылка на страницу загрузки:
-

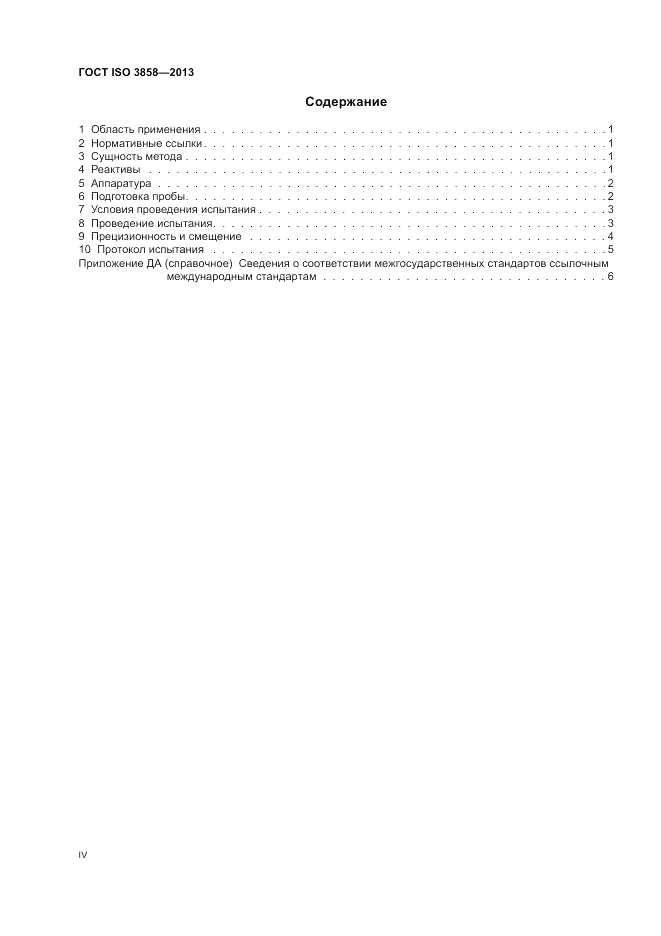

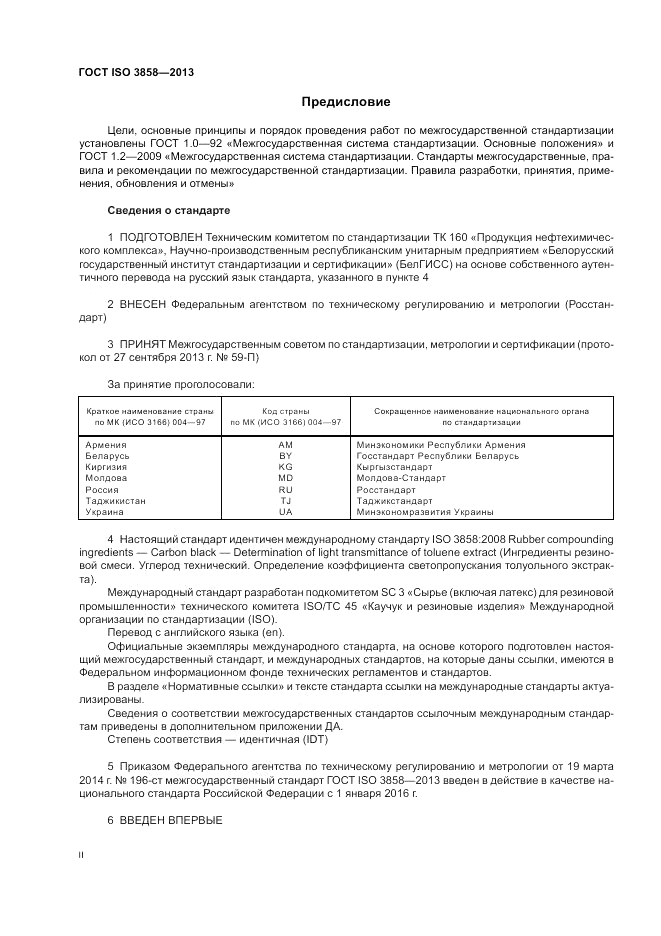

страница 1
-
страница 2
-

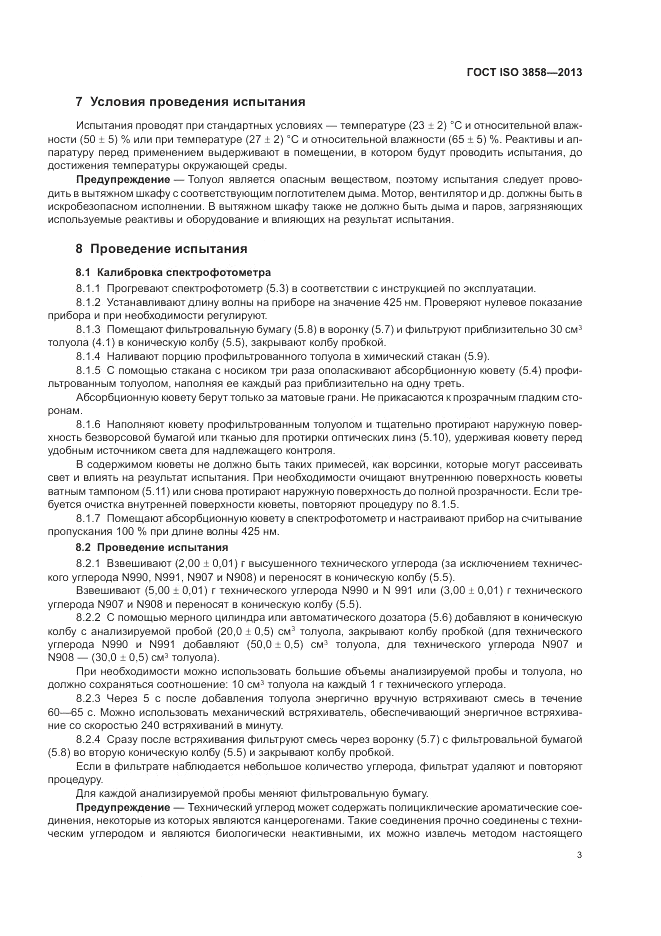

страница 3
-

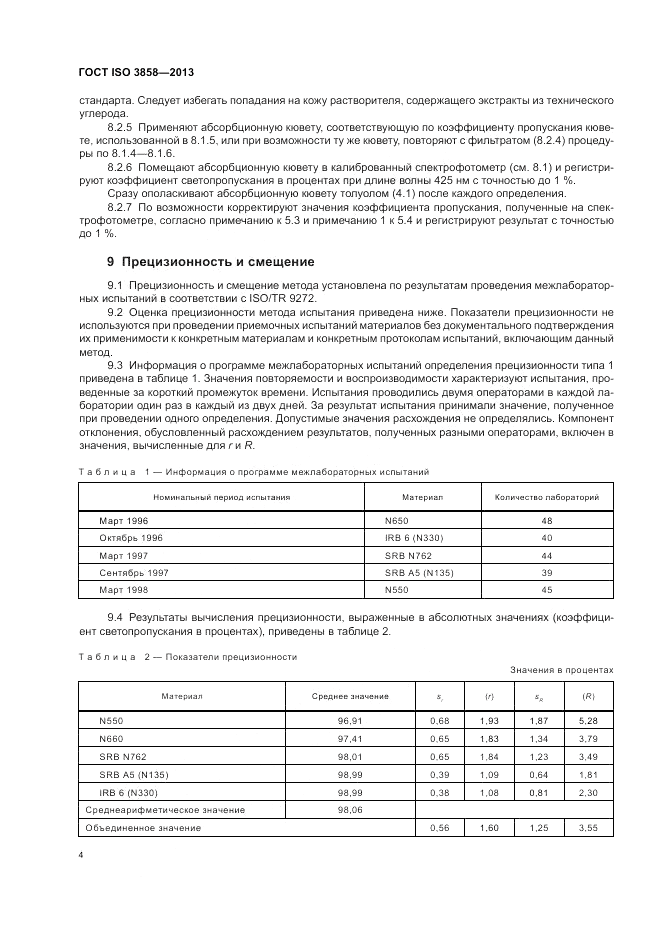

страница 4
-

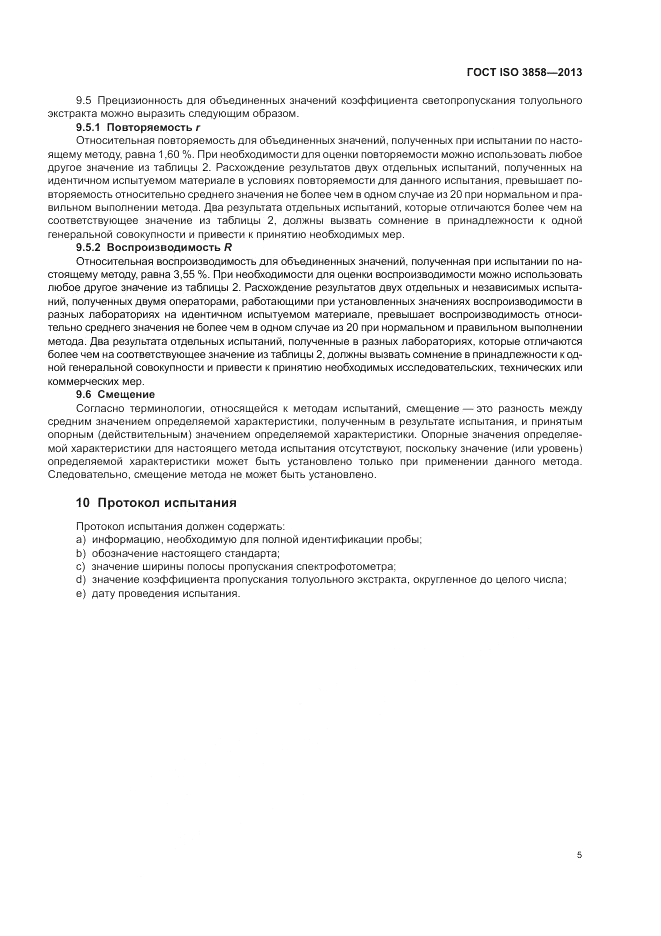

страница 5
-

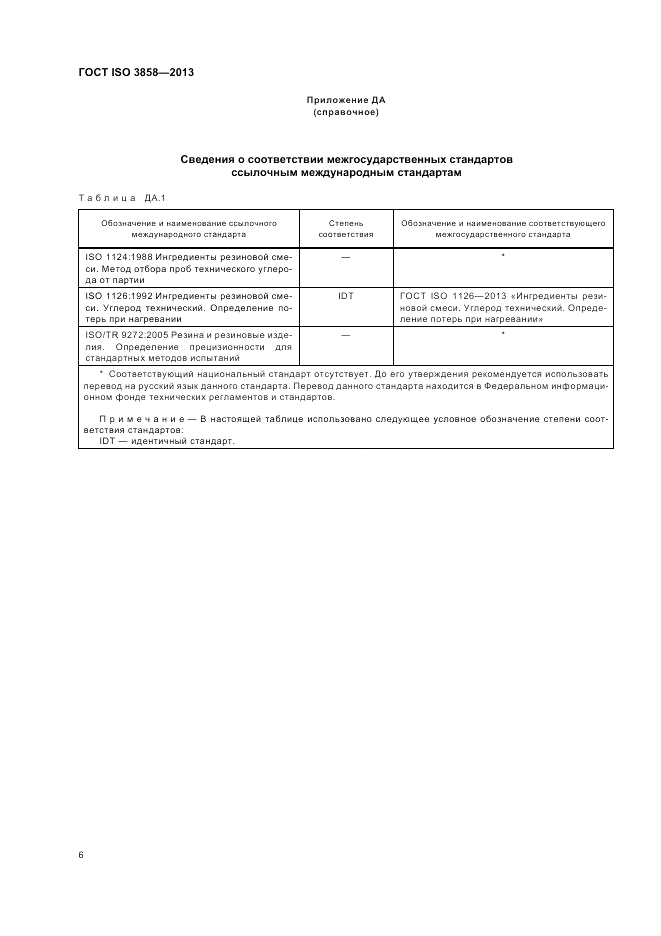

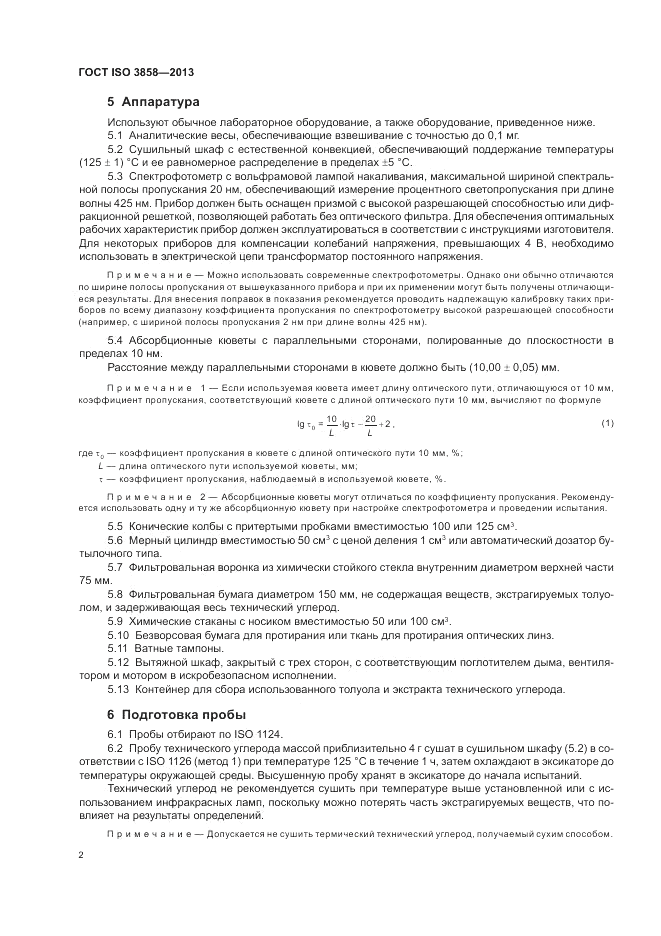

страница 6
-

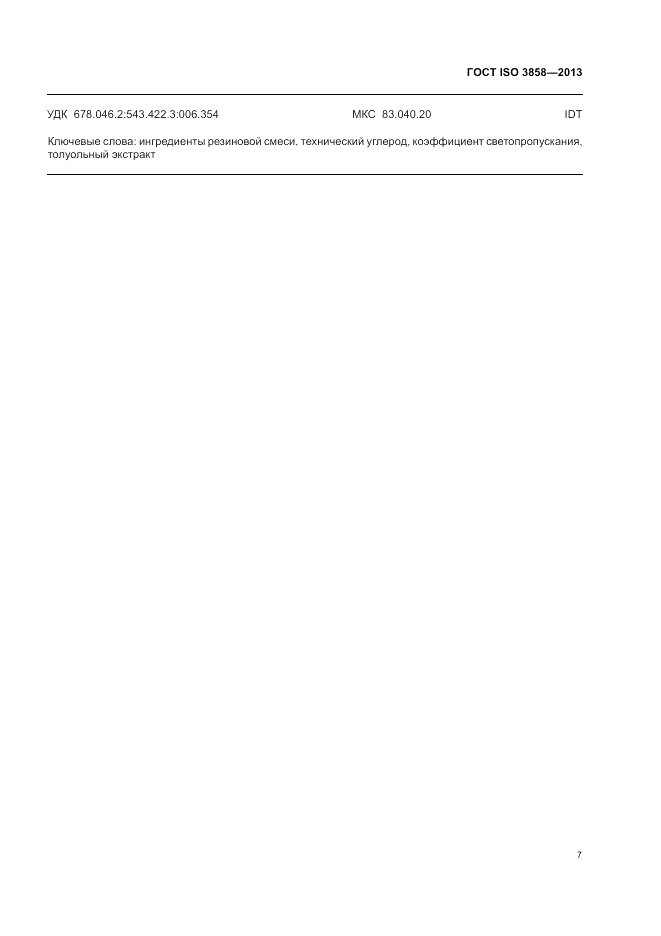

страница 7
-
страница 8
-
страница 9
-
страница 10
-
страница 11
-
страница 12
