ГОСТ 26388-84
ГОСТ 26388-84 Соединения сварные. Методы испытаний на сопротивляемость образованию холодных трещин при сварке плавлением
Категории ГОСТ 26388-84 по ОКС:- 25. Машиностроение
- 25.160. Сварка твердым и мягким припоем
- 25.160.40 Сварочные швы и сварка *включая положение шва и механические неразрушаюшие испытания сварных соединений
- Статус документа:
- действует только в рф, введён в действие 01.01.1986
- Название на английском языке:
- Welded joints. Test methods on resistance to cold crack formation under fusion welding
- Дата актуализации информации по стандарту:
- 15.09.2019, в 10:22 (более года назад)
- Вид стандарта:
- Стандарты на методы контроля
- Дата начала действия ГОСТа:
- 1986-01-01
- Дата последнего издания документа:
- 1985-02-25
Коды документа ГОСТ 26388-84:
- Код КГС:
- В09
- Код ОКСТУ:
- 0909
- Число страниц:
- 24
- Назначение ГОСТ 26388-84:
- Стандарт устанавливает методы испытаний на сопротивляемость углеродистых и легированных сталей основного металла в зоне термического влияния и металла шва образованию холодных трещин при однопроходной сварке (в том числе при сварке корневого валика многослойных швов)
- ГРНТИ индекс(ы):
- 813501
- Документ разработан орг-ей:
- Министерство высшего и среднего специального образования СССР
Нормативные ссылки из текста ГОСТ 26388-84:
- Ссылки на ГОСТы:
- ГОСТ 10157-79 ГОСТ 8050-76 ГОСТ 7855-74 ГОСТ 15533-80 ГОСТ 4782-76 ГОСТ 23338-78
Скачать ГОСТ 26388-84 вы можете в следующих версиях:
Дата добавленияв версии файла:
Загрузок:
Размер:
Ссылка на страницу загрузки:
Поправки и изменения к ГОСТ 26388-84:
-
Наименование, вид:Датарегистрации:начала действия:Ссылка:
-
Изменение к ГОСТ 26388-84. Восстановлен на территории РФ
Тип изменения: Восстановлен на территории РФ
Номер изменения:
Регистрационный номер: 344-ст
Старое значение: 01.01.91
Новое значение: 01.03.2000
1999-10-142000-03-01
-

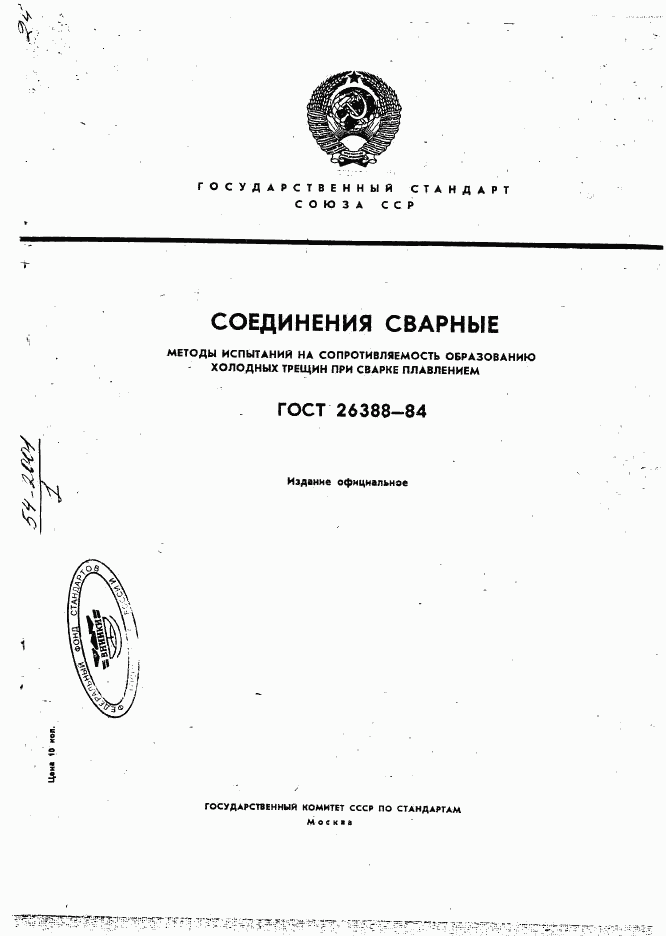

страница 1
-

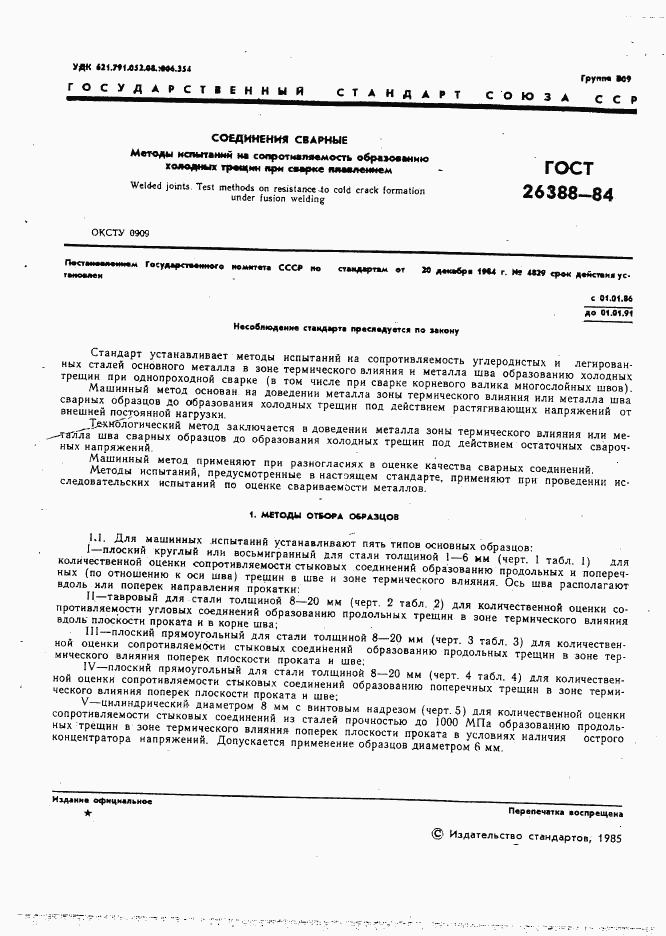

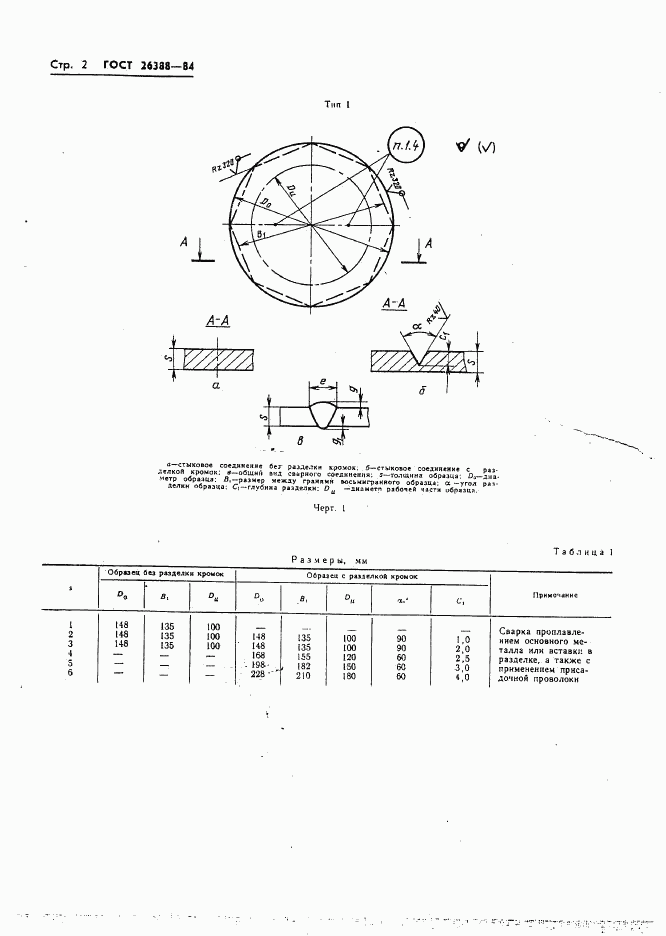

страница 2
-

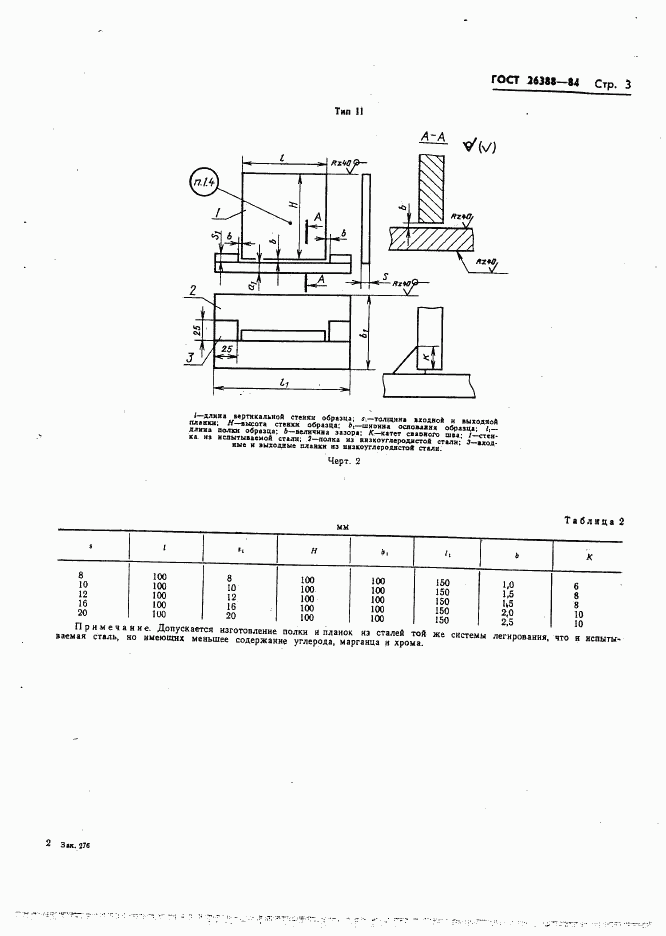

страница 3
-

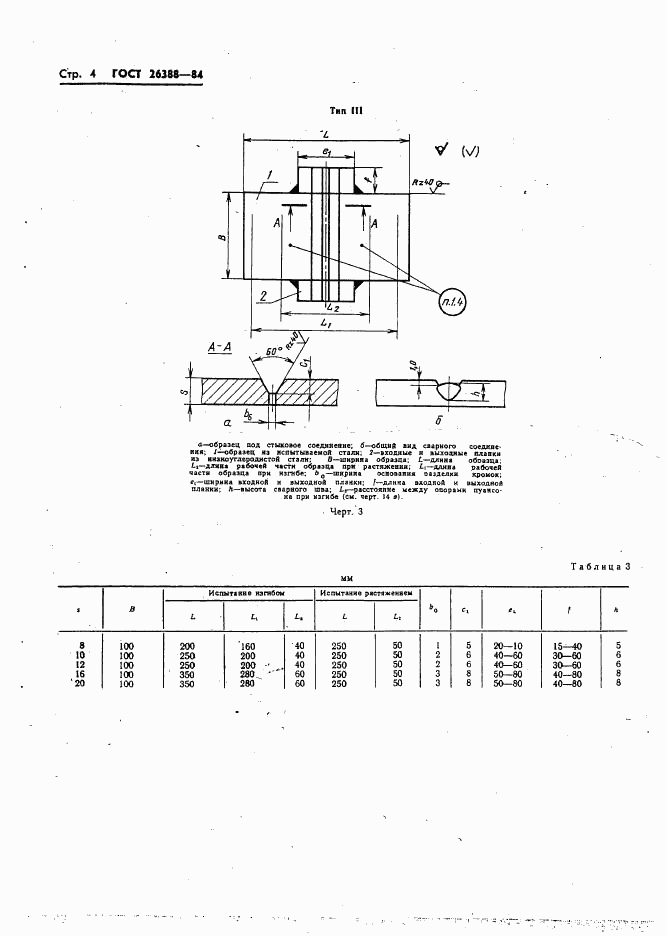

страница 4
-

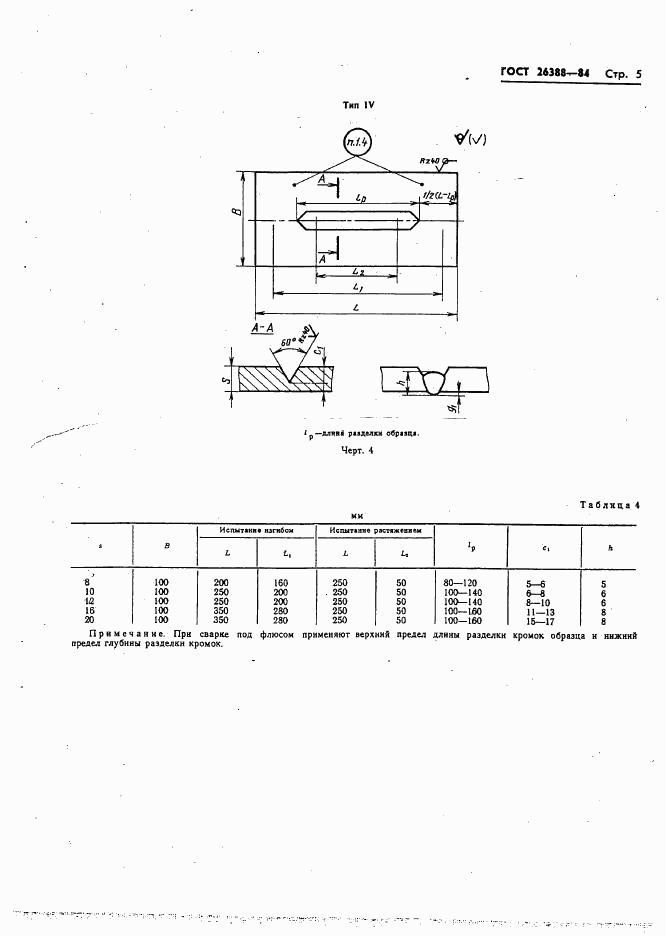

страница 5
-

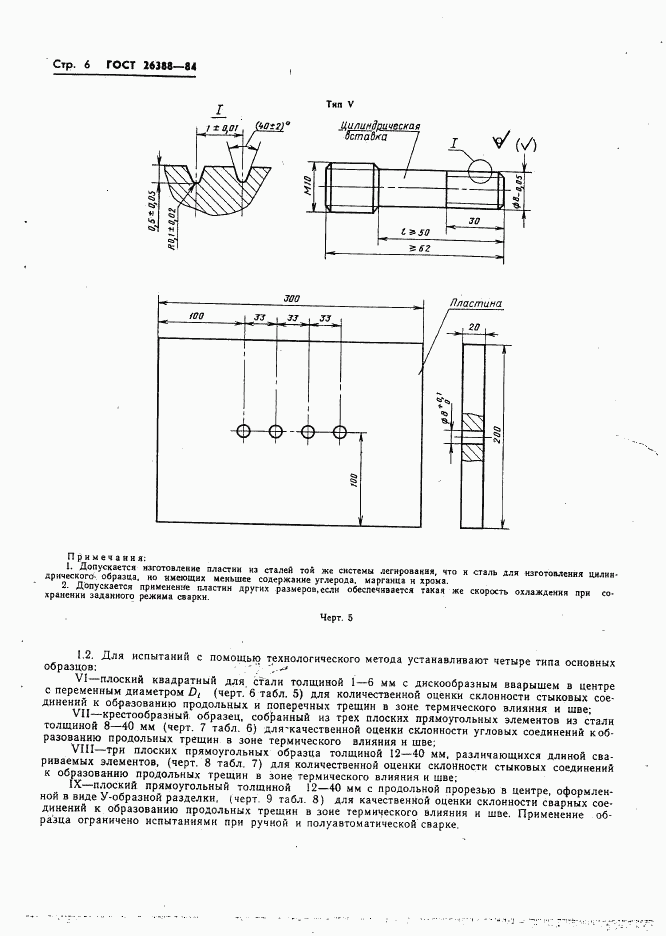

страница 6
-

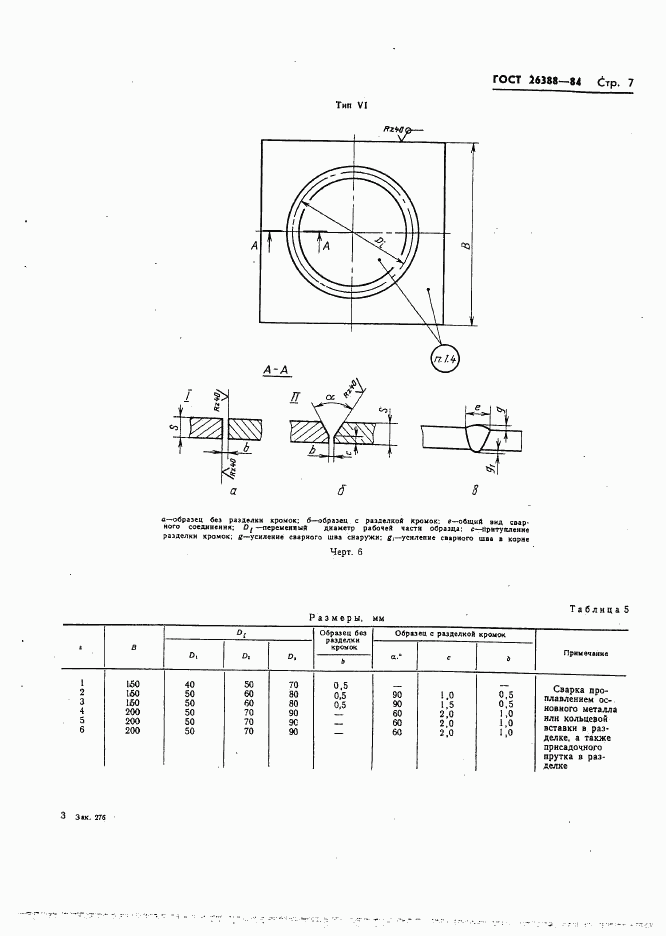

страница 7
-

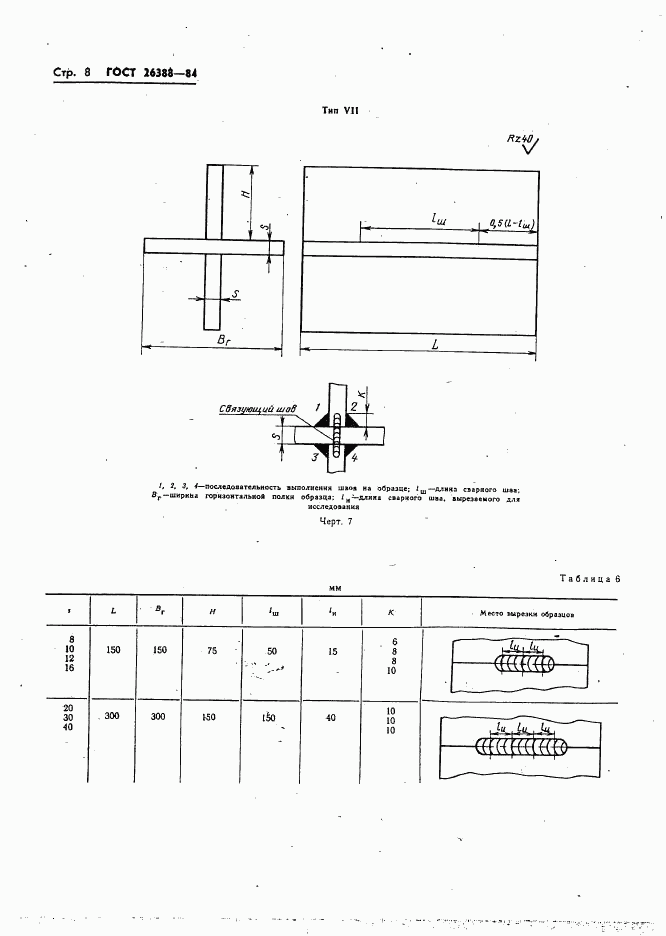

страница 8
-

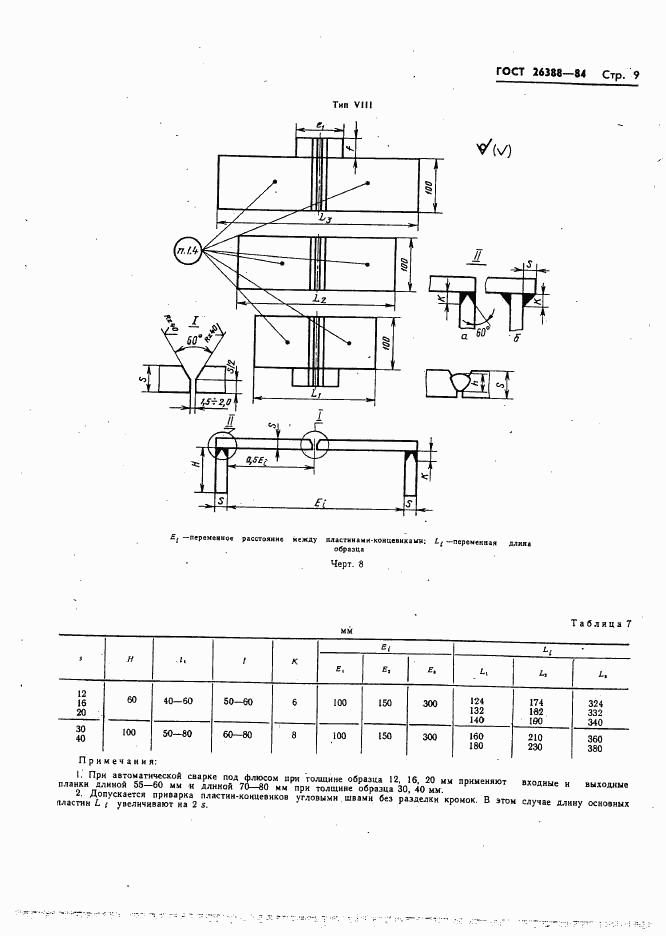

страница 9
-

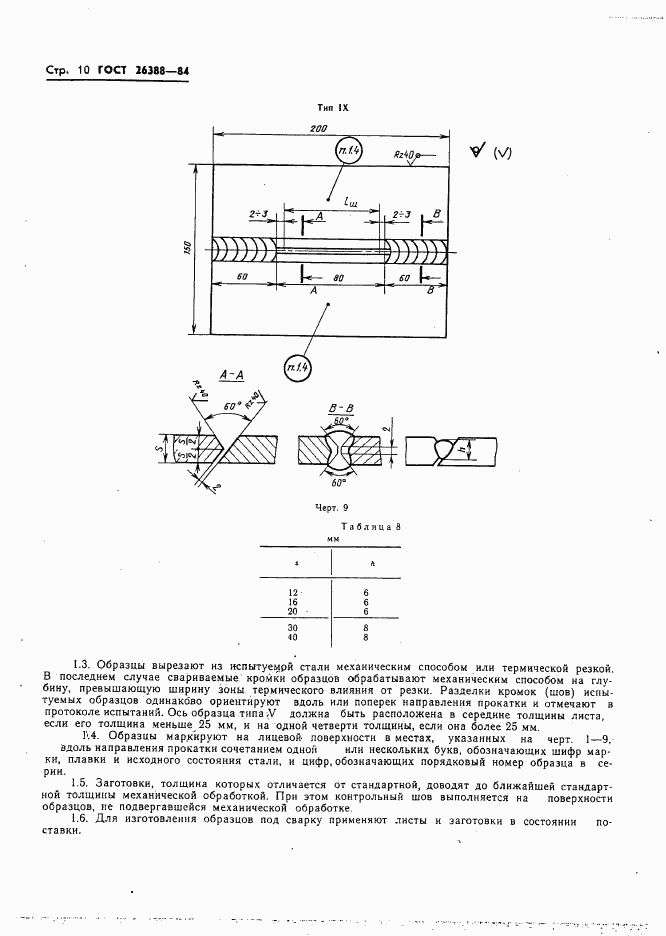

страница 10
-

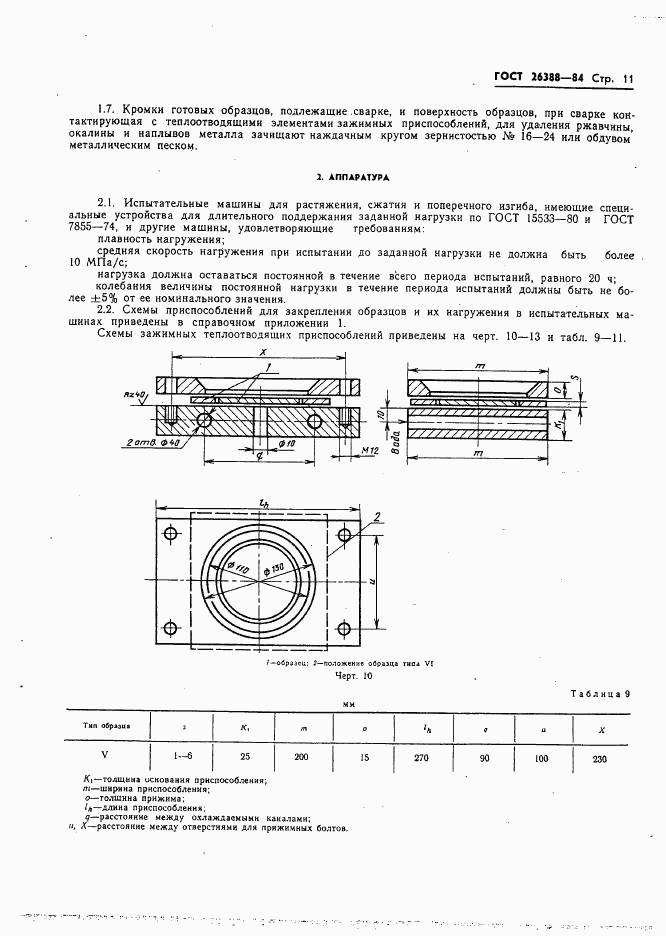

страница 11
-

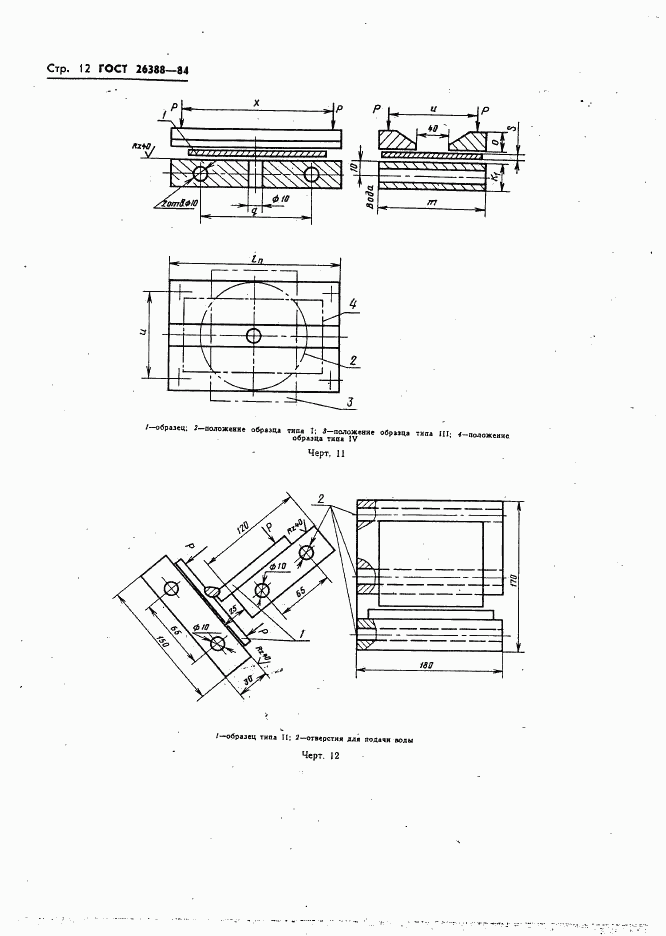

страница 12
-

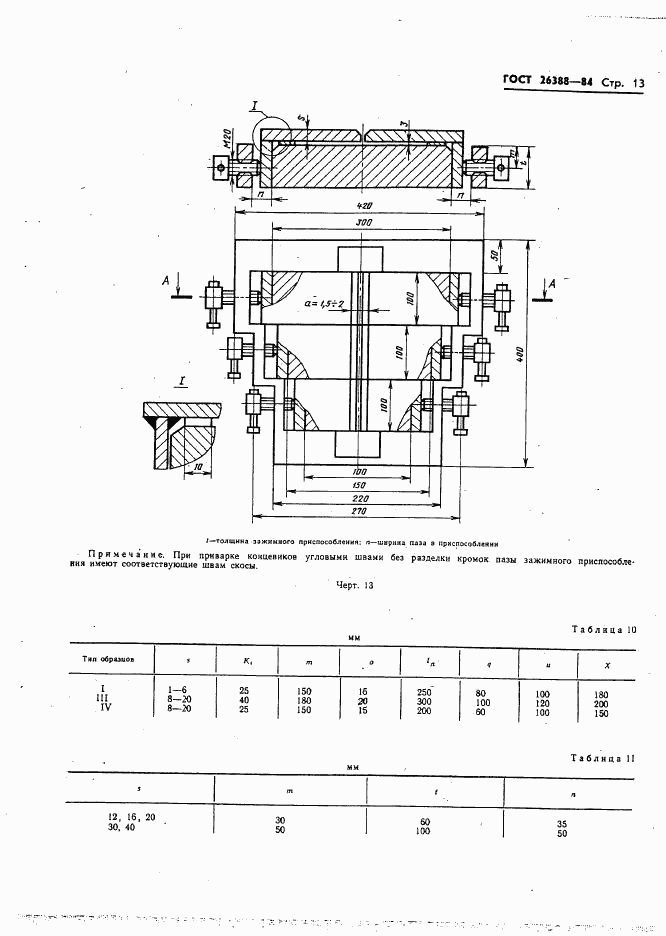

страница 13
-

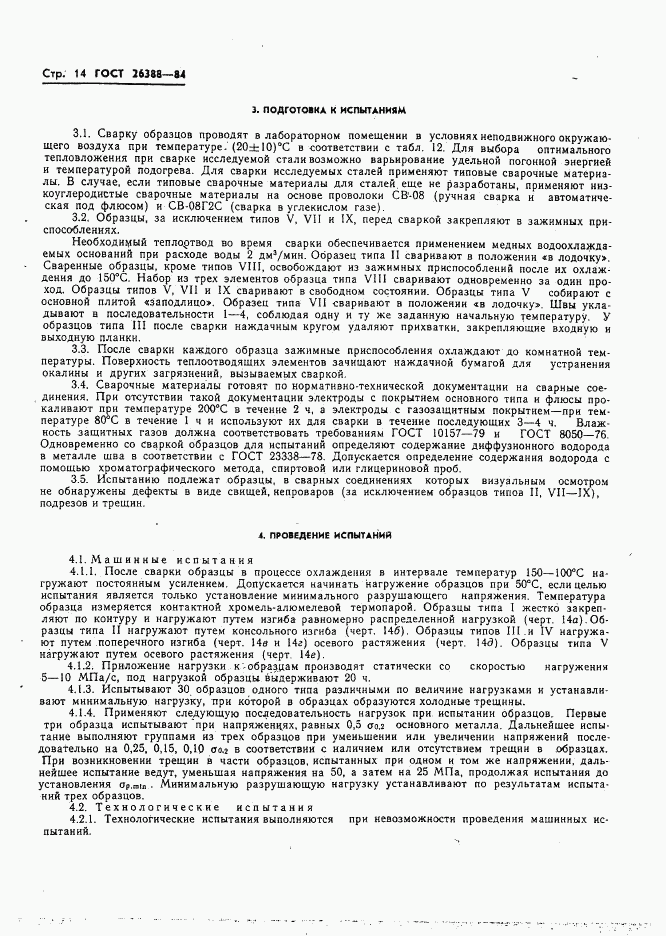

страница 14
-
страница 15
-

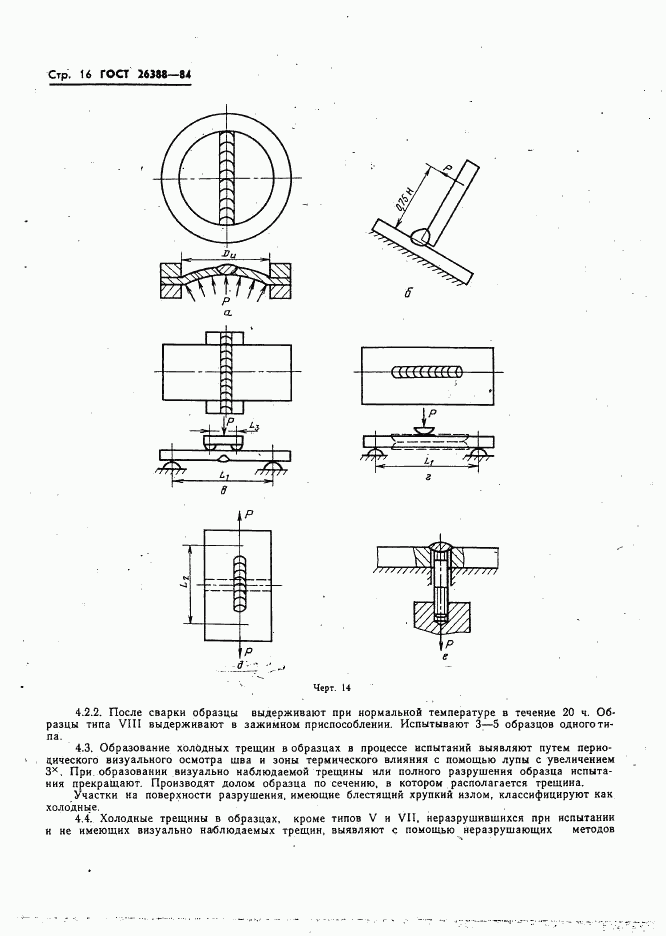

страница 16
-

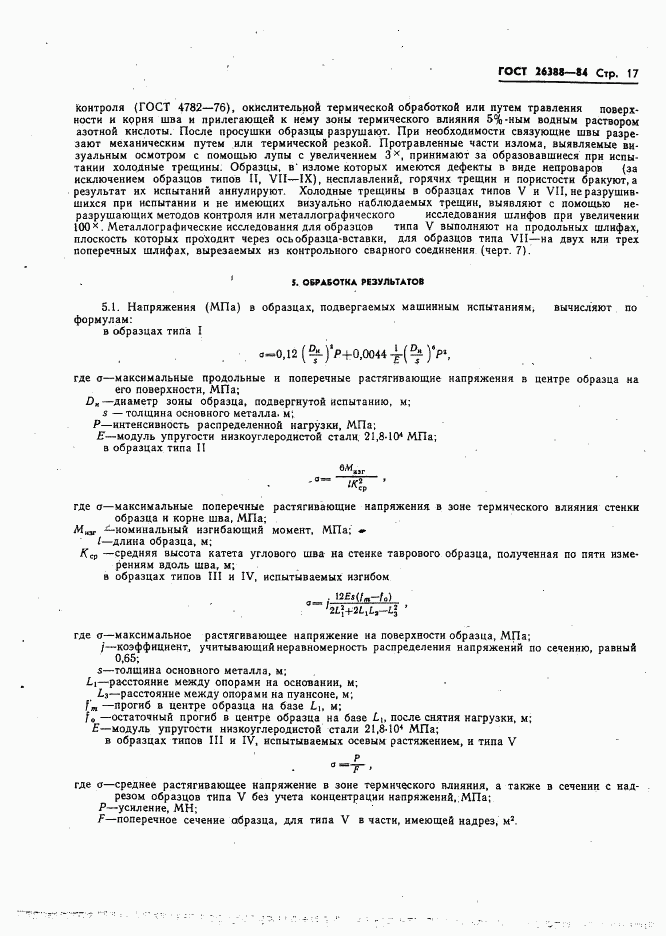

страница 17
-

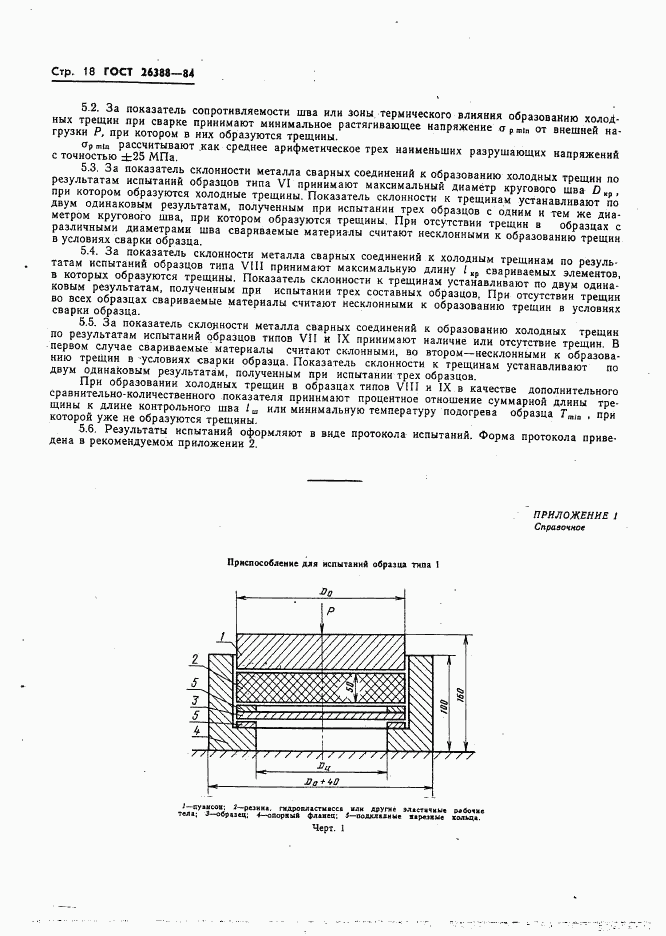

страница 18
-

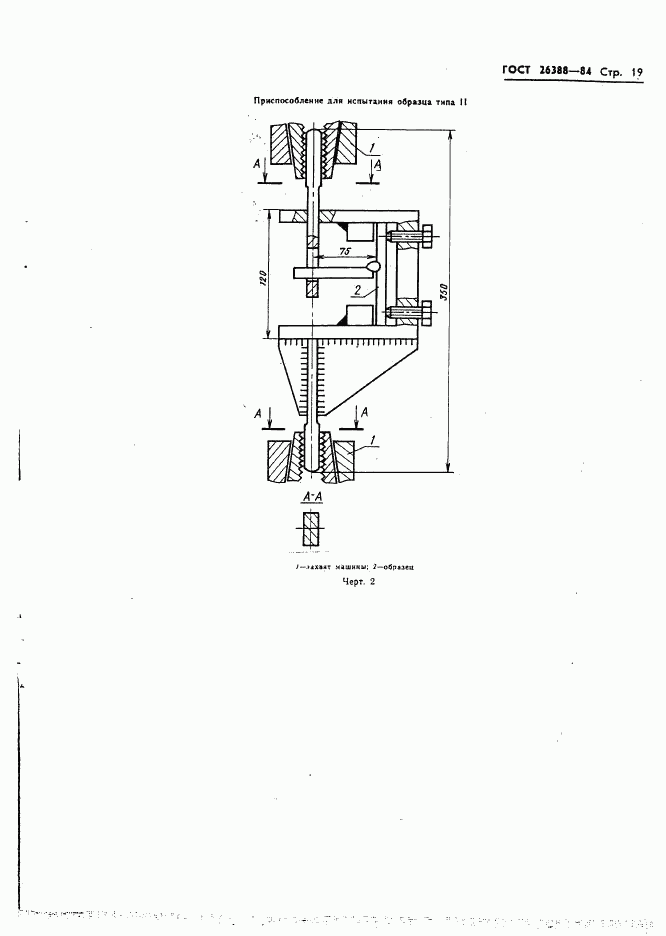

страница 19
-

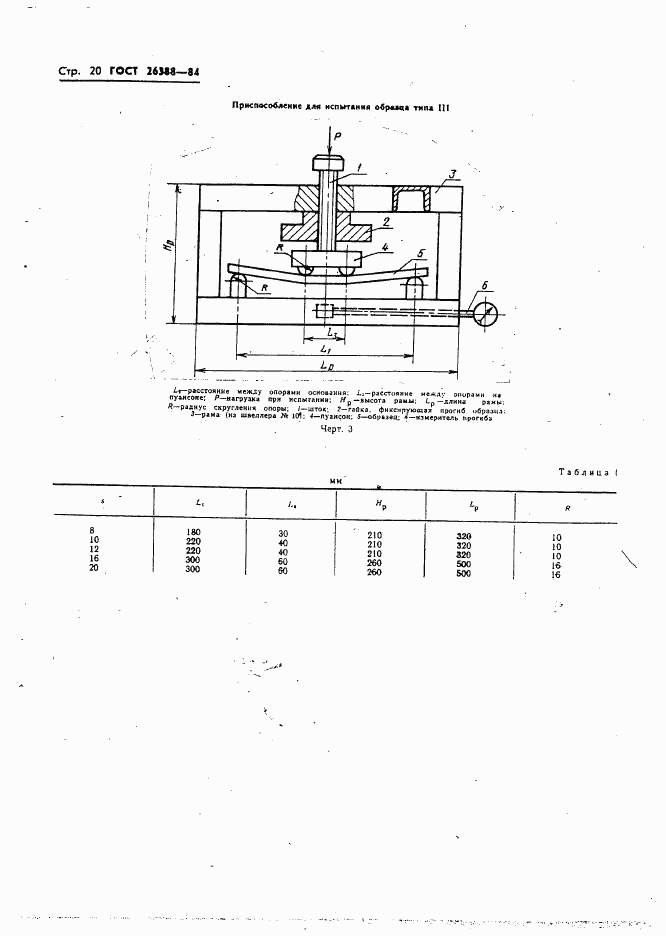

страница 20
-

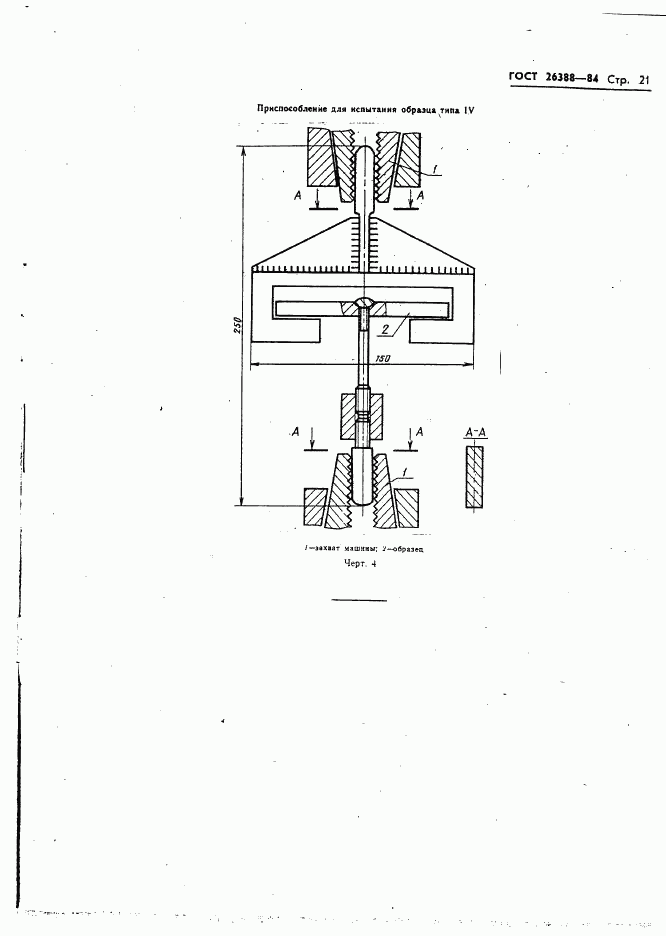

страница 21
-
страница 22
-
страница 23
-
страница 24
