ГОСТ 24616-2017

ГОСТ 24616-2017 Пластмассы ячеистые и эластичные и пенорезины. Метод определения твердости

Категории ГОСТ 24616-2017 по ОКС:

Статус документа:: действует, введён в действие 01.07.2018

Название на английском языке:: Plastics cellular and foam rubber. Method for determination of hardness

Дата актуализации информации по стандарту:: 19.06.2025, в 11:45 (менее 3 месяцев назад)

Вид стандарта:: Стандарты на методы контроля

Дата начала действия ГОСТа:: 2018-07-01

Дата последнего издания документа:: 2017-10-13

Число страниц:: 17

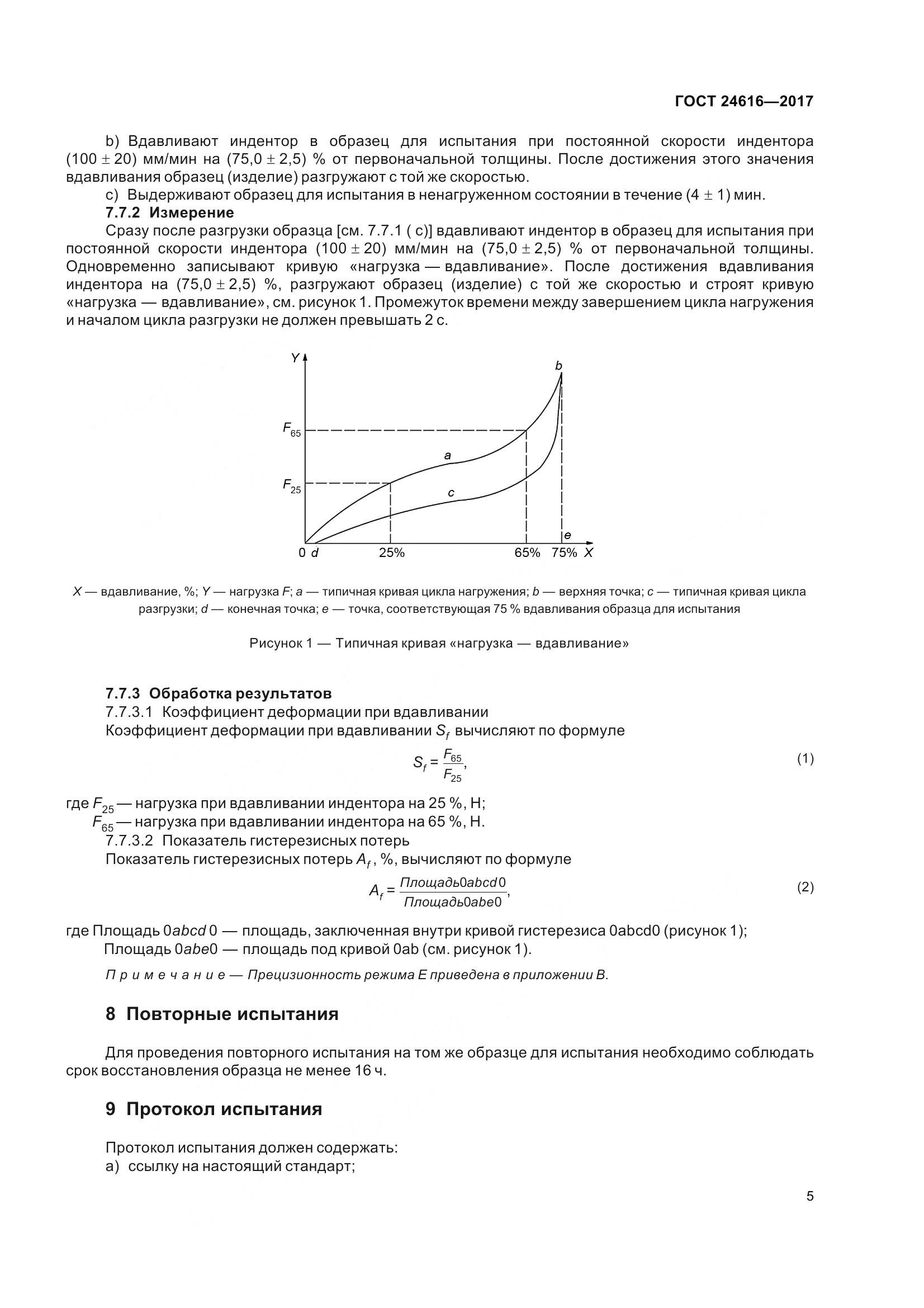

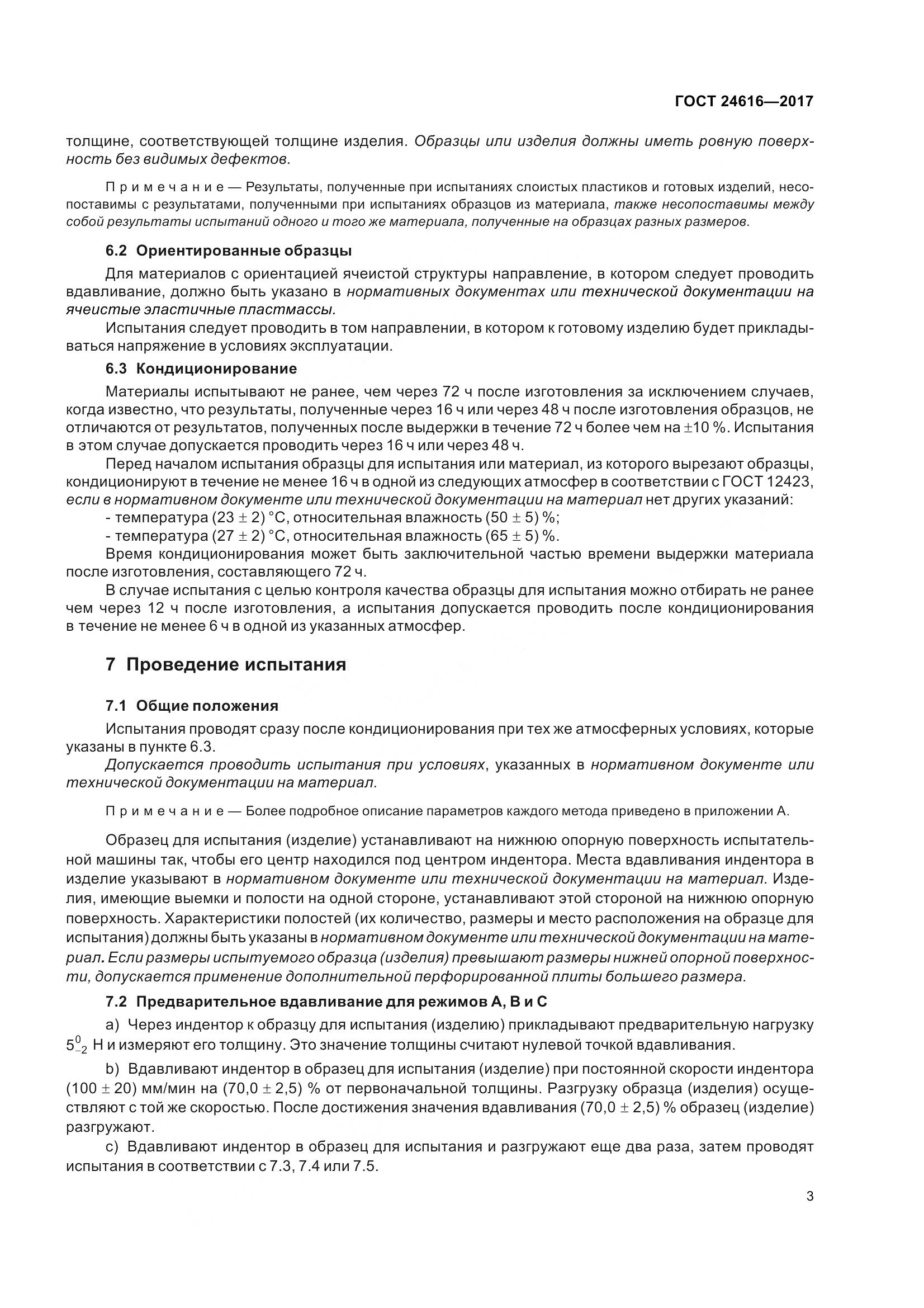

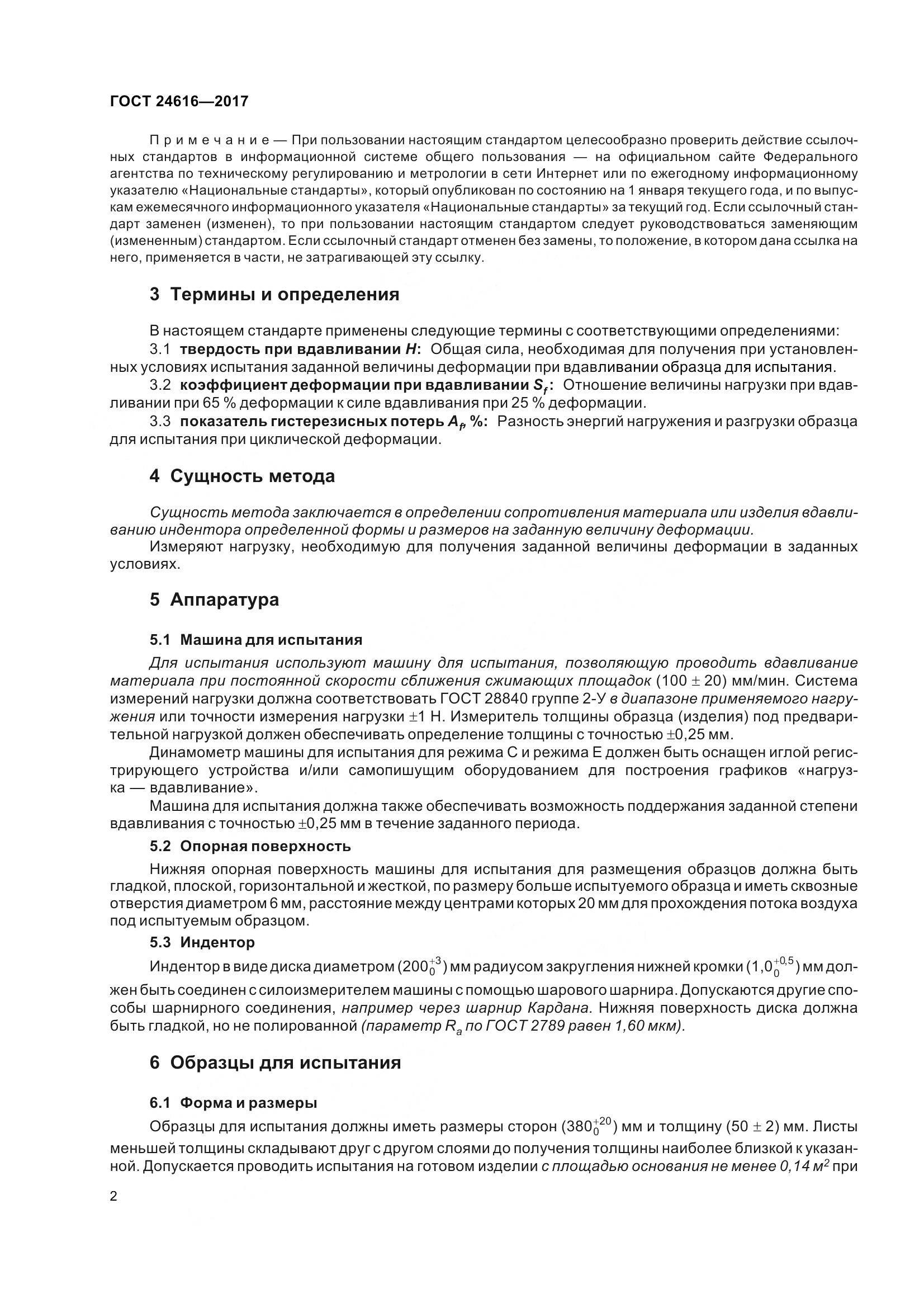

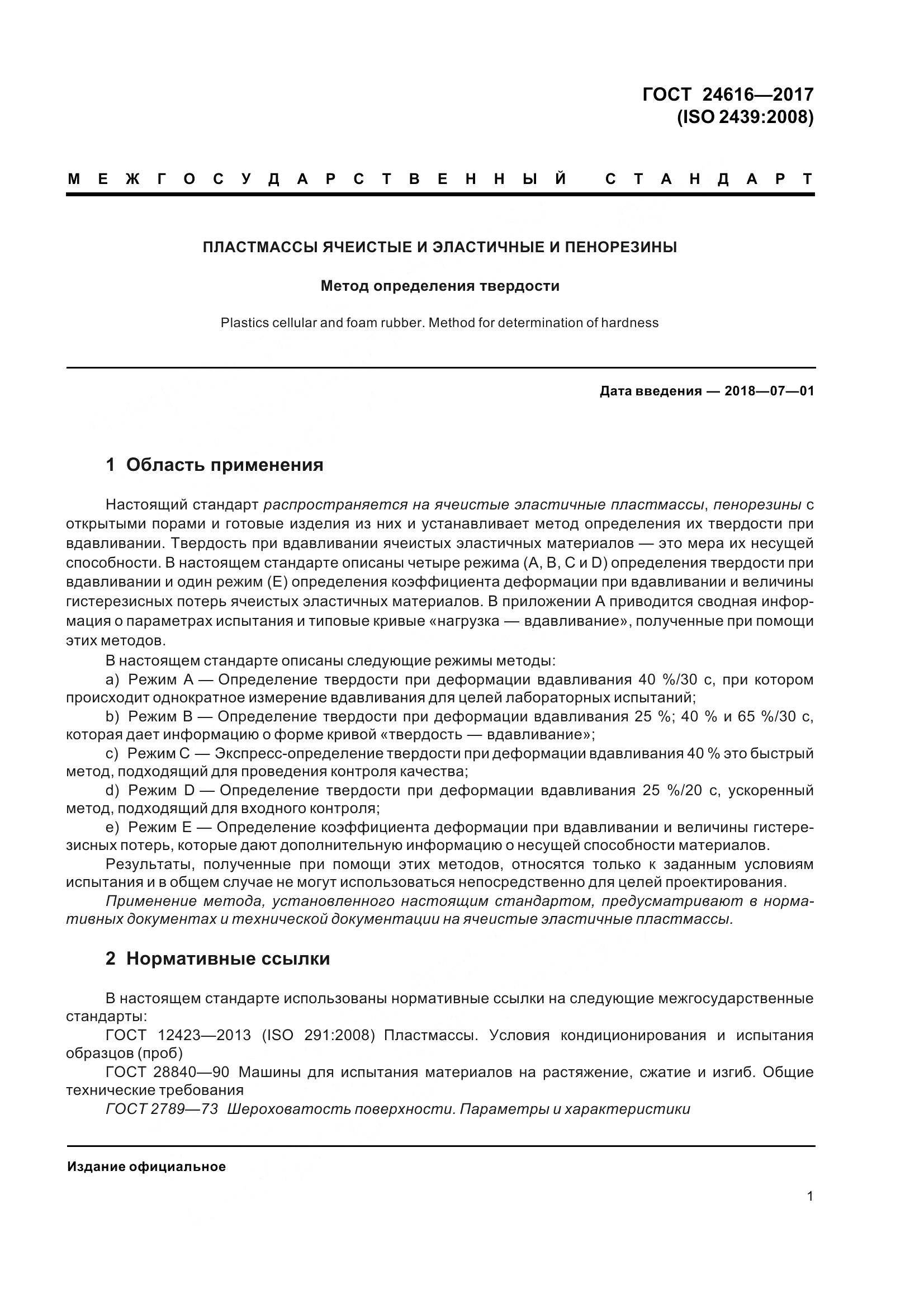

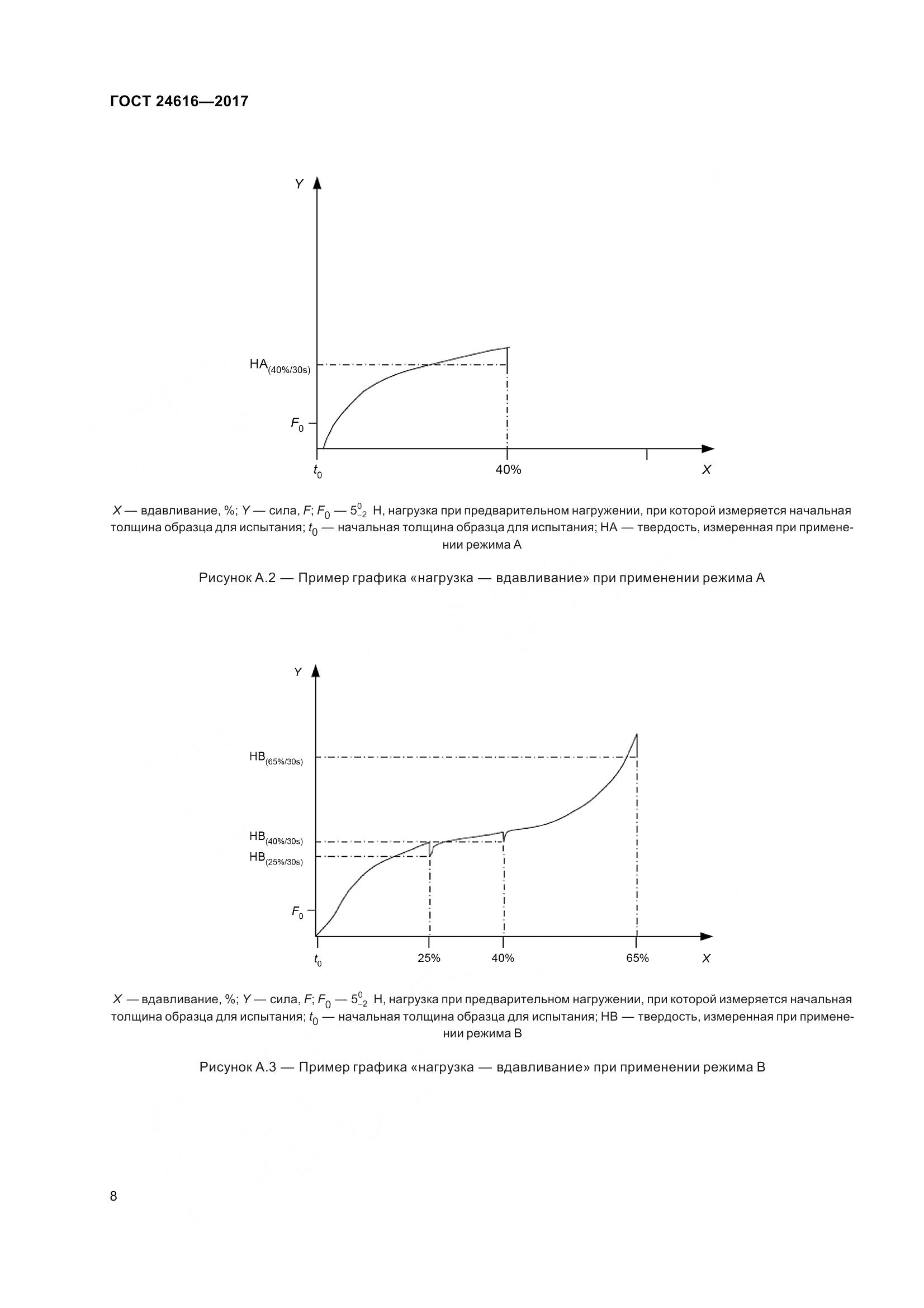

Назначение ГОСТ 24616-2017:: Настоящий стандарт распространяется на ячеистые эластичные пластмассы, пенорезины с открытыми порами и готовые изделия из них и устанавливает метод определения их твердости при вдавливании. Твердость при вдавливании ячеистых эластичных материалов - это мера их несущей способности. В настоящем стандарте описаны четыре режима (А, В, С и D) определения твердости при вдавливании и один режим (E) определения коэффициента деформации при вдавливании и величины гистерезисных потерь ячеистых эластичных материалов. В приложении A приводится сводная информация о параметрах испытания и типовые кривые «нагрузка - вдавливание», полученные при помощи этих методов. В настоящем стандарте описаны следующие режимы методы: а) Режим A - Определение твердости при деформации вдавливания 40%/30 с, при котором происходит однократное измерение вдавливания для целей лабораторных испытаний; b) Режим B - Определение твердости при деформации вдавливания 25%; 40% и 65%/30 с, которая дает информацию о форме кривой «твердость - вдавливание»; c) Режим C - Экспресс-определение твердости при деформации вдавливания 40% это быстрый метод, подходящий для проведения контроля качества; d) Режим D - Определение твердости при деформации вдавливания 25%/20 с, ускоренный метод, подходящий для входного контроля; e) Режим E - Определение коэффициента деформации при вдавливании и величины гистерезисных потерь, которые дают дополнительную информацию о несущей способности материалов. Результаты, полученные при помощи этих методов, относятся только к заданным условиям испытания и в общем случае не могут использоваться непосредственно для целей проектирования

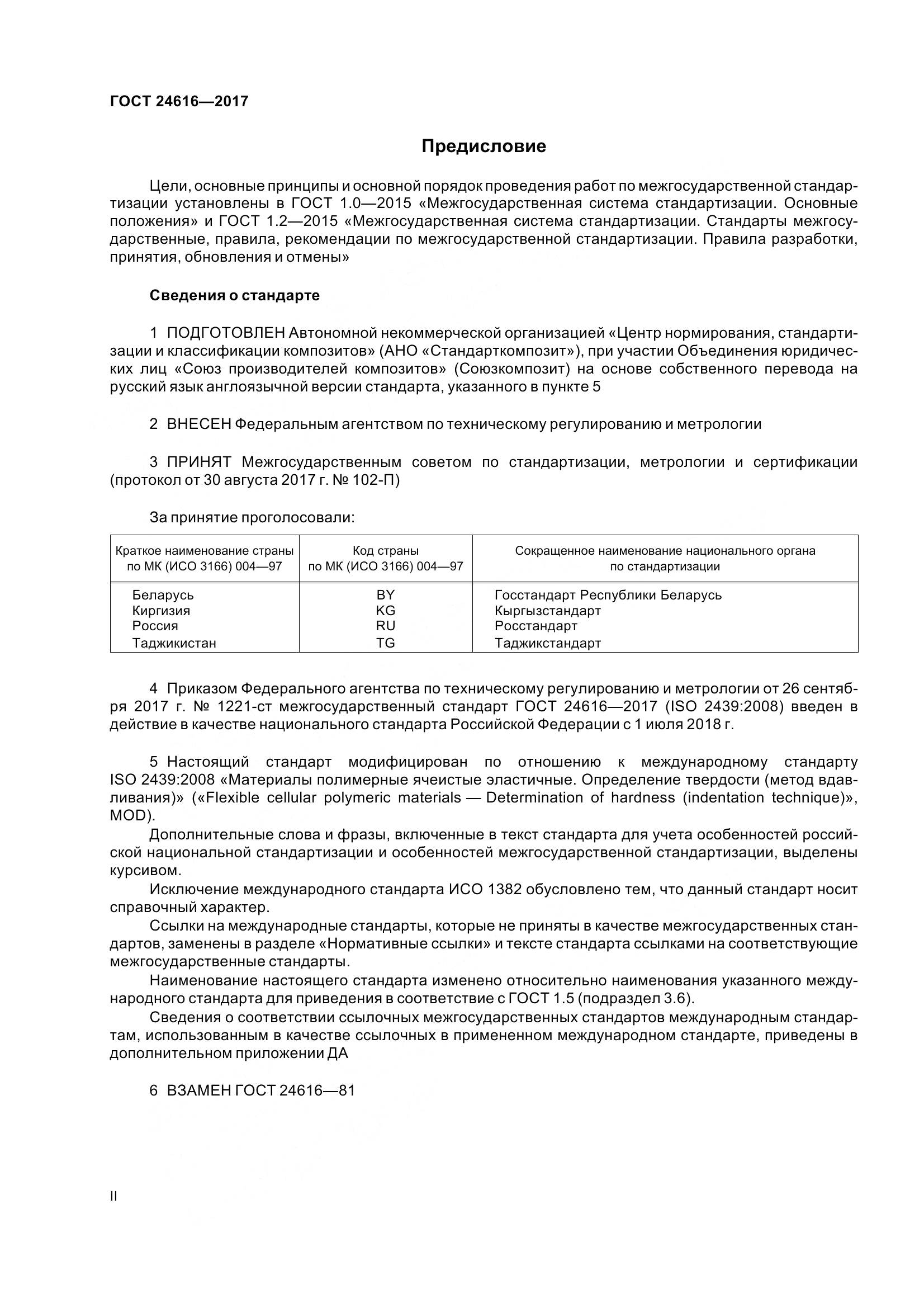

Документ разработан орг-ей:: Федеральное агентство по техническому регулированию и метрологии (Росстандарт)

Документ принят орг-ей:: Межгосударственный Совет по стандартизации метрологии и сертификации, протокол №102-П

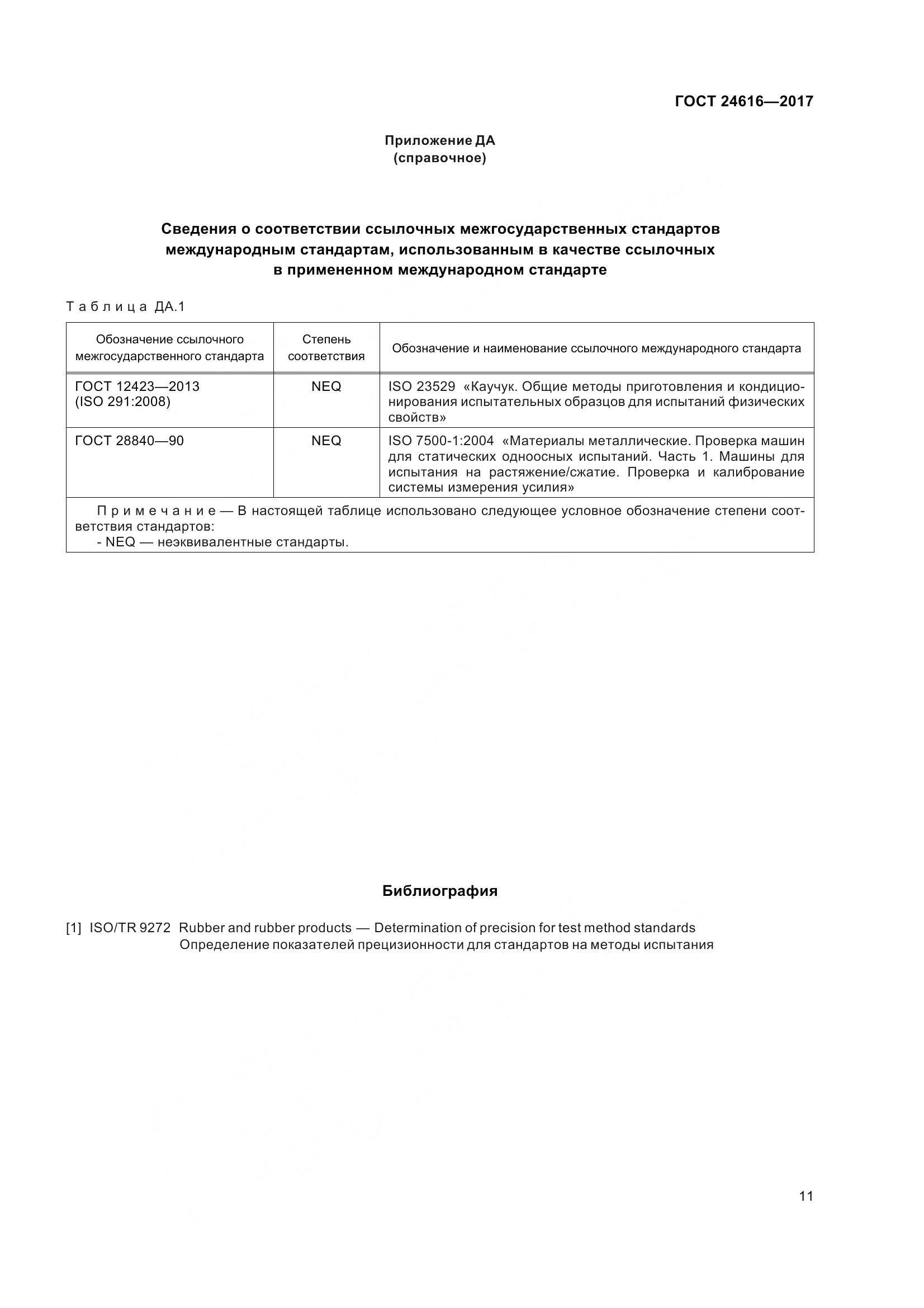

Ключевые слова документа:: деформация вдавливания, коэффициент деформации при вдавливании, метод испытания, образцы для испытания, твердость при вдавливании, ячеистая структура, ячеистые пластмассы
