ГОСТ 22762-77
ГОСТ 22762-77 Металлы и сплавы. Метод измерения твердости на пределе текучести вдавливанием шара
Категории ГОСТ 22762-77 по ОКС:- 77. Металлургия
- 77.40. Испытания металлов
- 77.40.10 Механические испытания металлов *механические испытания в целом см. 19.060 *механические испытания сварочных швов см. 25.160.40
- Статус документа:
- действует, введён в действие 01.01.1979
- Название на английском языке:
- Metals and alloys. Yield point hardness test by ball indentation
- Дата актуализации информации по стандарту:
- 13.09.2019, в 16:32 (более года назад)
- Вид стандарта:
- Стандарты на методы контроля
- Дата начала действия ГОСТа:
- 1979-01-01
- Дата последнего издания документа:
- 1977-12-13
Коды документа ГОСТ 22762-77:
- Код ОКП:
- 080000;170000
- Код КГС:
- В09
- Код ОКСТУ:
- 1709;0909;0809
- Число страниц:
- 12
- Назначение ГОСТ 22762-77:
- Настоящий стандарт распространяется на черные и цветные металлы и сплавы и устанавливает метод измерения твердости на пределе текучести от 78,5 до 3285 МПа (8-335 кгс/мм кв.) путем вдавливания шара при температуре от 0 до плюс 40 град. С
- ГРНТИ индекс(ы):
- 530181
- Документ разработан орг-ей:
- Министерство высшего и среднего специального образования СССР
- Ключевые слова документа:
- измерение, сплавы, твердость
Нормативные ссылки из текста ГОСТ 22762-77:
- Ссылки на ГОСТы:
- ГОСТ 2789-73 ГОСТ 3722-60 ГОСТ 8.043-72
Скачать ГОСТ 22762-77 вы можете в следующих версиях:
Дата добавленияв версии файла:
Загрузок:
Размер:
Ссылка на страницу загрузки:
-

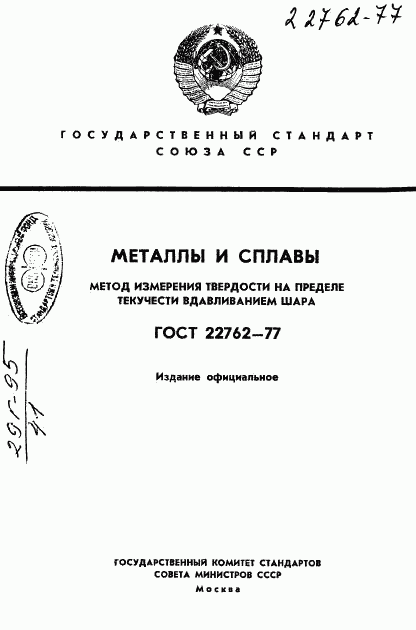

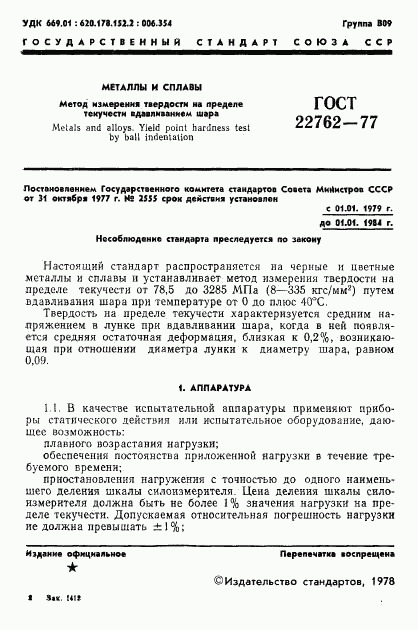

страница 1
-

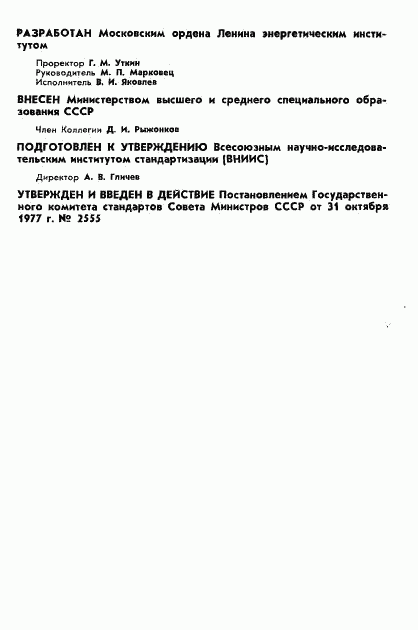

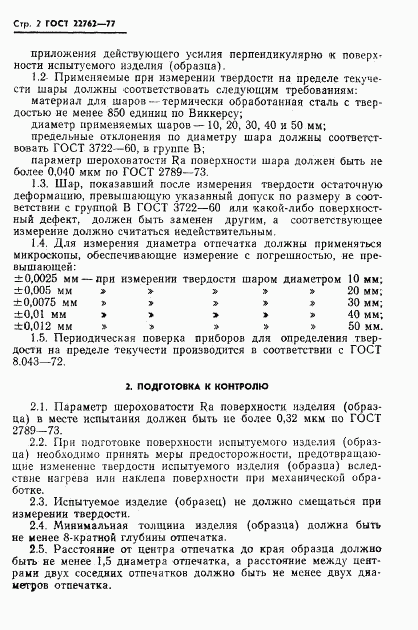

страница 2
-

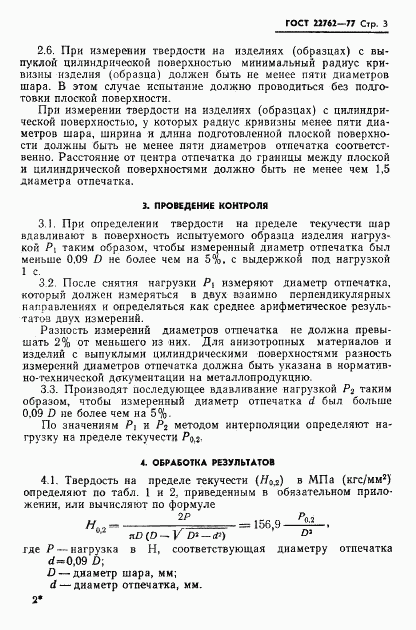

страница 3
-

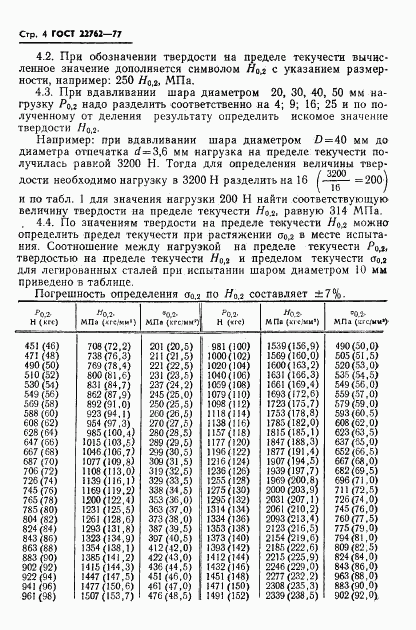

страница 4
-

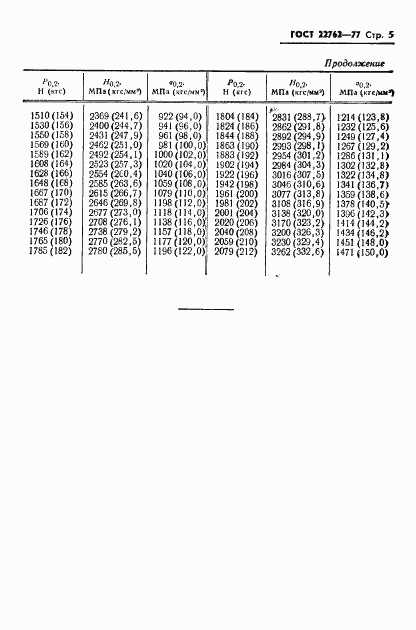

страница 5
-

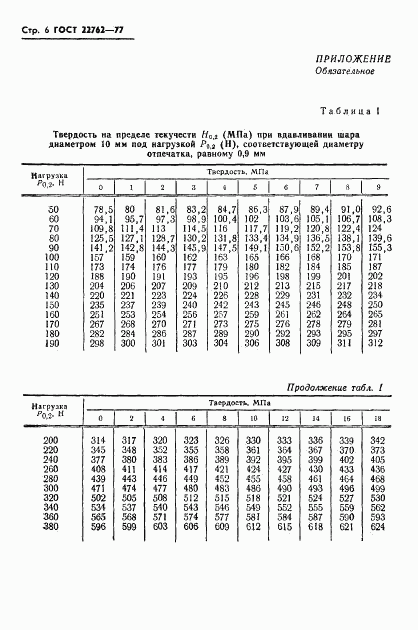

страница 6
-

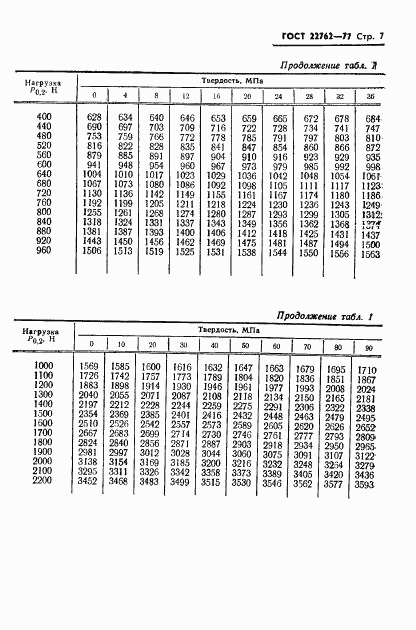

страница 7
-

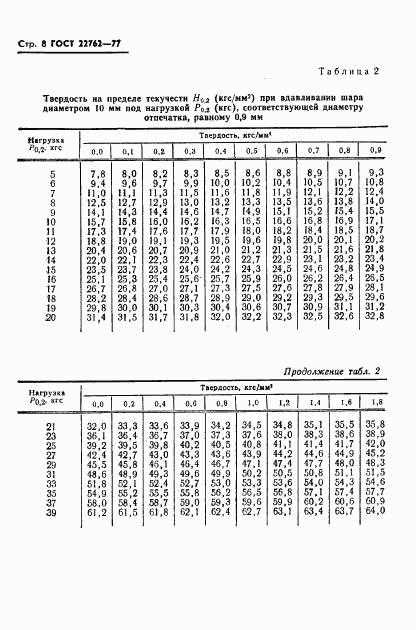

страница 8
-

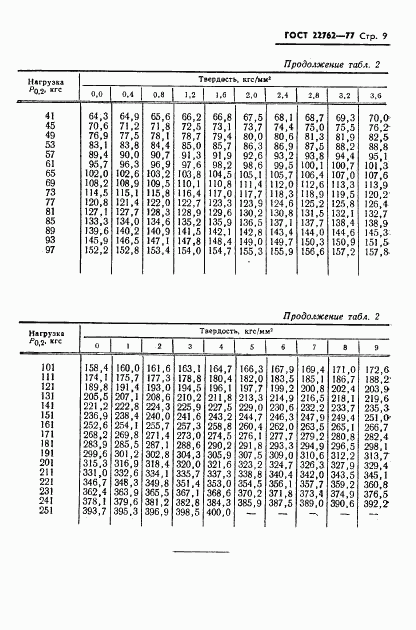

страница 9
-
страница 10
-
страница 11
-
страница 12
