ГОСТ 21.210-2014

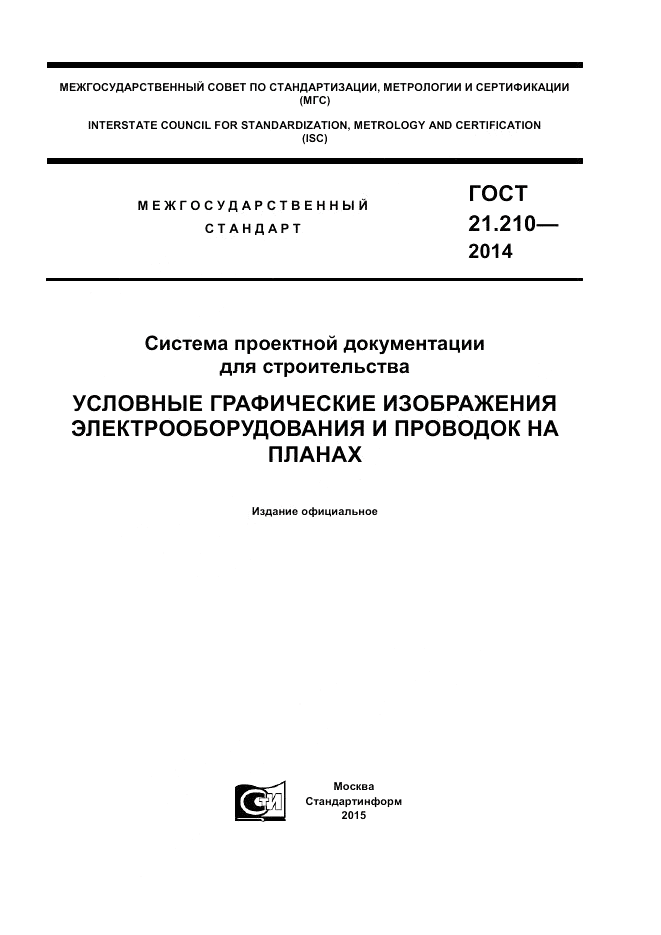

ГОСТ 21.210-2014 Система проектной документации для строительства. Условные графические изображения электрооборудования и проводок на планах

Категории ГОСТ 21.210-2014 по ОКС:
Статус документа:
действует, введён в действие 01.07.2015
Название на английском языке:
System of design documents for construction. Graphic symbols of electrical equipment and wiring on plans
Дата актуализации информации по стандарту:
20.06.2025, в 10:25 (менее 3 месяцев назад)
Вид стандарта:
Основополагающие стандарты
Дата начала действия ГОСТа:
2015-07-01
Дата последнего издания документа:
2019-01-30
Коды документа ГОСТ 21.210-2014:
Код КГС:
Ж01
Число страниц:
22
Назначение ГОСТ 21.210-2014:
Настоящий стандарт устанавливает условные графические изображения электропроводок, прокладок шин, кабельных линий и электрического оборудования на планах прокладки электрических сетей и (или) расположения электрооборудования зданий и сооружений различного назначения
Документ принят орг-ей:
Межгосударственный Совет по стандартизации метрологии и сертификации, протокол №72-П
Ключевые слова документа:
выключатели, коробки, проводка, пульты, светильники, условные графические изображения на планах, шкафы, щитки, щиты, электрооборудование, электротехнические устройства
Нормативные ссылки из текста ГОСТ 21.210-2014:
Ссылки на ГОСТы:
ГОСТ 2.302-68 ГОСТ 2.303-68

Скачать ГОСТ 21.210-2014 вы можете в следующих версиях:

Дата добавленияв версии файла:
Загрузок:
Размер:
Ссылка на страницу загрузки:
23/01/2016 18:12
0
0.52 Мб
скачать ГОСТ 21.210-2014

Поправки и изменения к ГОСТ 21.210-2014:

  • Наименование, вид:
    Дата
    регистрации:
    начала действия:
    Ссылка:
  • Поправка к ГОСТ 21.210-2014

    Тип изменения: Поправка
    Номер изменения:
    Регистрационный номер: -

    2022-01-25
    2022-01-25
Вернуться к началу

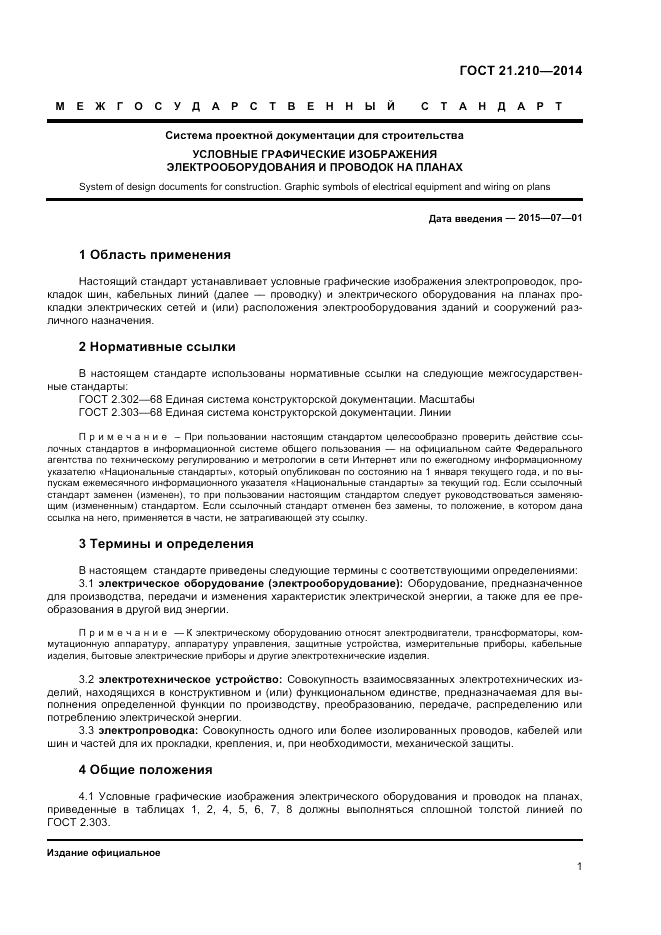

  • ГОСТ 21.210-2014, страница 1 страница 1

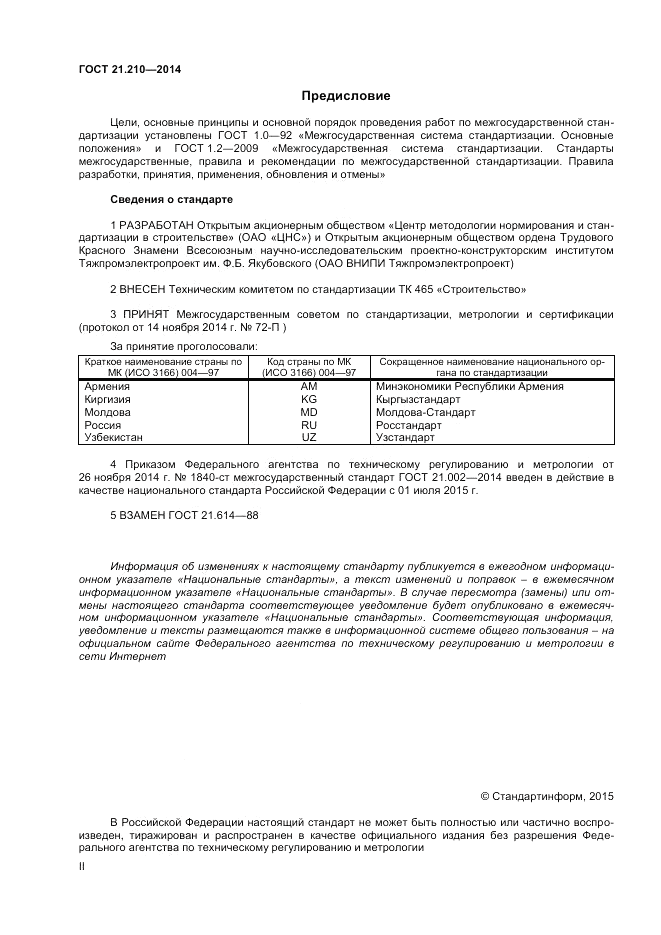

  • ГОСТ 21.210-2014, страница 2 страница 2
  • ГОСТ 21.210-2014, страница 3 страница 3

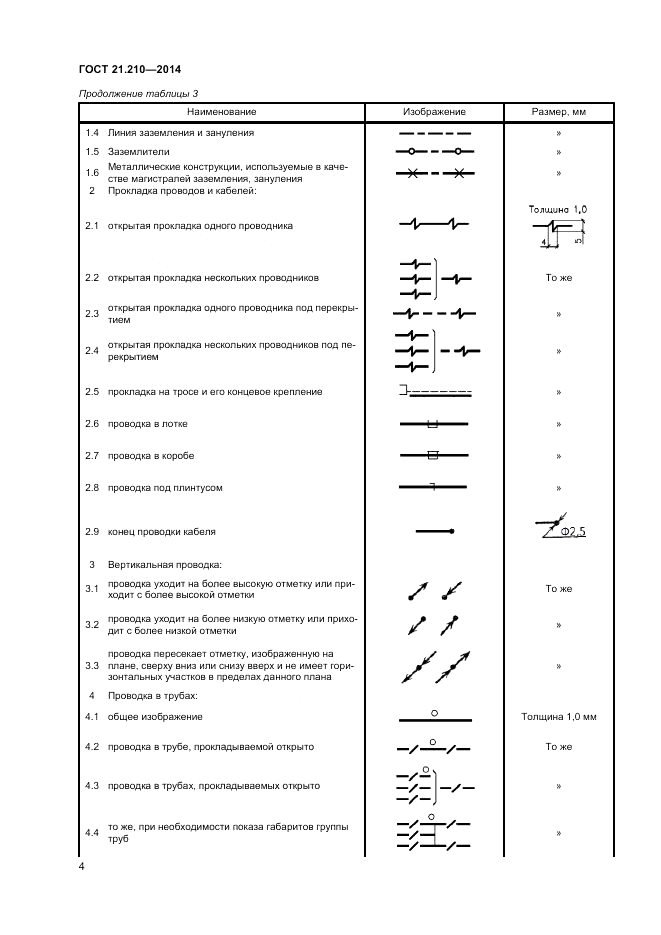

  • ГОСТ 21.210-2014, страница 4 страница 4

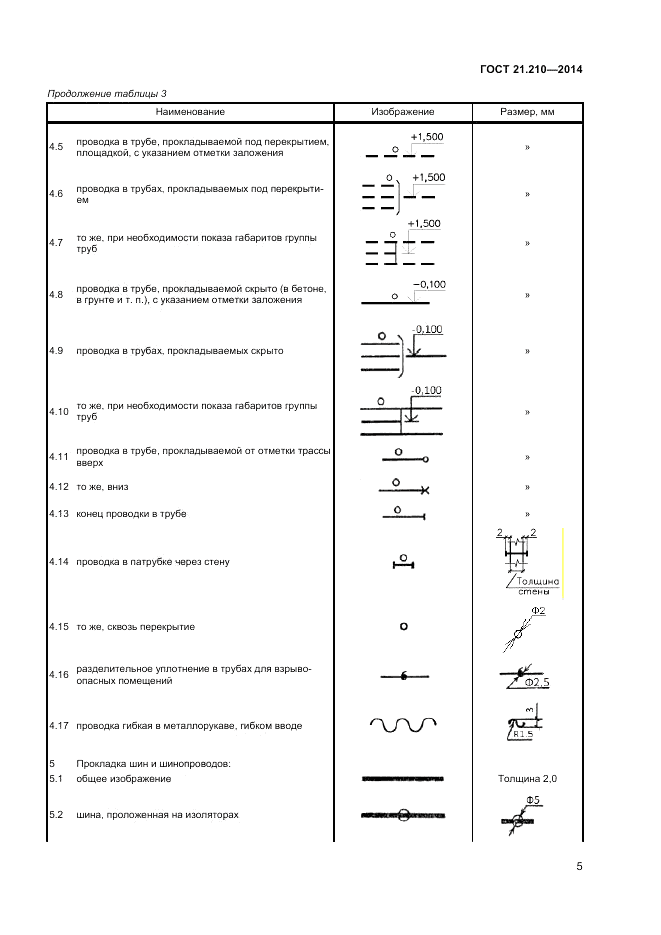

  • ГОСТ 21.210-2014, страница 5 страница 5
  • ГОСТ 21.210-2014, страница 6 страница 6

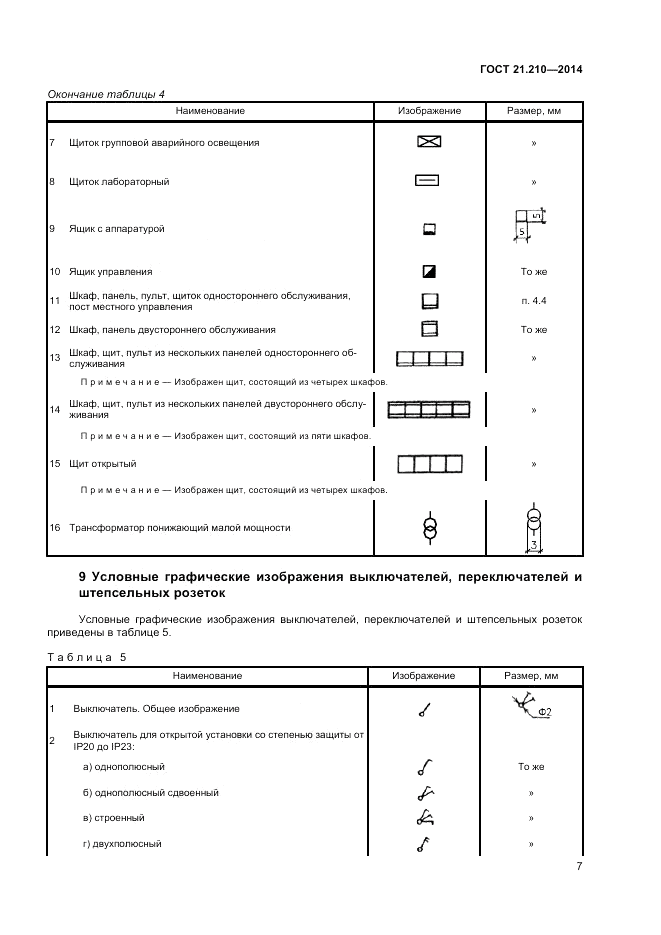

  • ГОСТ 21.210-2014, страница 7 страница 7
  • ГОСТ 21.210-2014, страница 8 страница 8
  • ГОСТ 21.210-2014, страница 9 страница 9

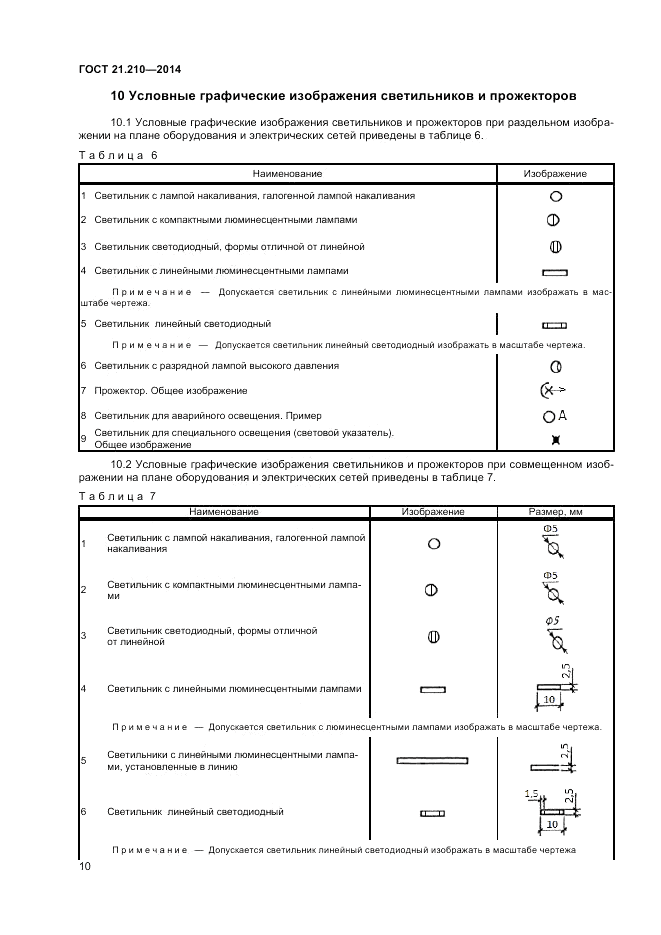

  • ГОСТ 21.210-2014, страница 10 страница 10

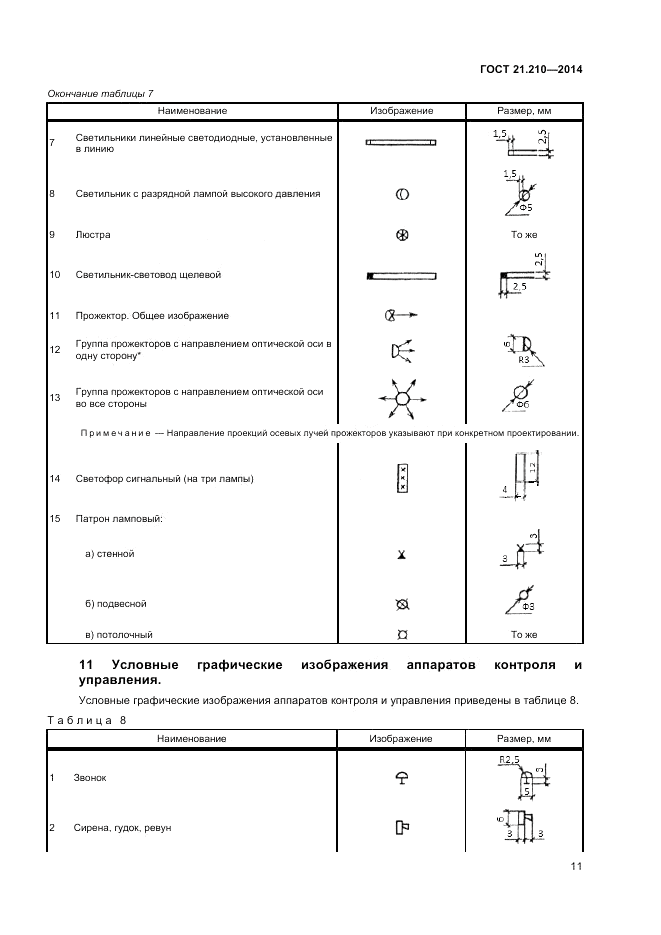

  • ГОСТ 21.210-2014, страница 11 страница 11
  • ГОСТ 21.210-2014, страница 12 страница 12
  • ГОСТ 21.210-2014, страница 13 страница 13
  • ГОСТ 21.210-2014, страница 14 страница 14
  • ГОСТ 21.210-2014, страница 15 страница 15

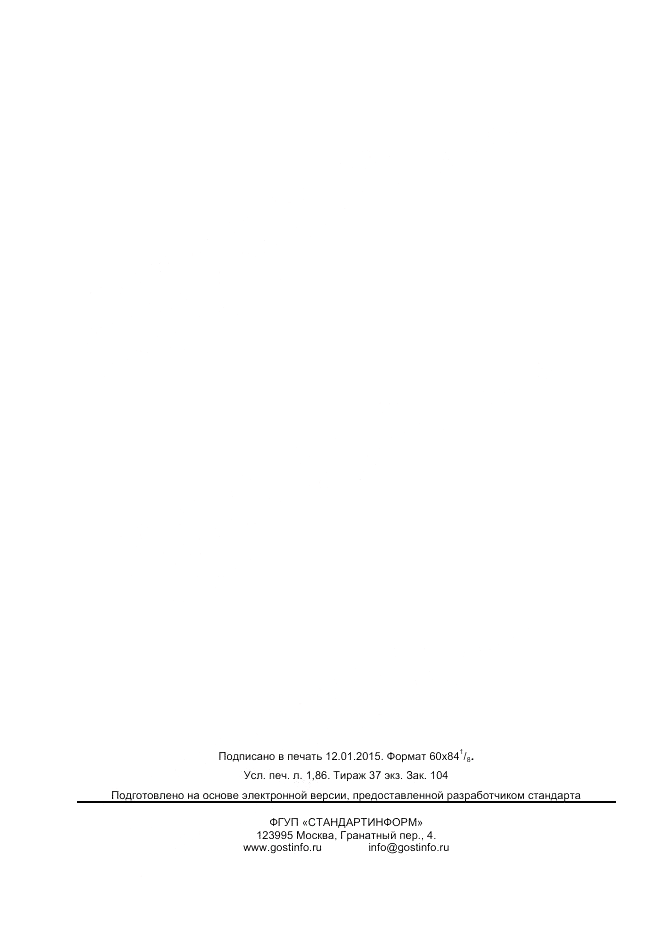

  • ГОСТ 21.210-2014, страница 16 страница 16
