ГОСТ 1516.3-96

ГОСТ 1516.3-96 Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции

Категории ГОСТ 1516.3-96 по ОКС:
Статус документа:
действует, введён в действие 01.01.1999
Название на английском языке:
Electrical equipment for a.c. voltages from 1 to 750 kV. Requirements for dielectric strength of insulation
Дата актуализации информации по стандарту:
10.09.2019, в 14:18 (более года назад)
Вид стандарта:
Стандарты на продукцию (услуги)
Дата начала действия ГОСТа:
1999-01-01
Дата последнего издания документа:
1998-05-22
Коды документа ГОСТ 1516.3-96:
Код ОКП:
341400;349000
Код КГС:
Е09
Код ОКСТУ:
3490
Число страниц:
54
Назначение ГОСТ 1516.3-96:
Настоящий стандарт распространяется на электрооборудование трехфазного переменного тока частоты 50 Гц трехфазного (трехполюсного) и однофазного (однополюсного) исполнений на напряжения от 1 до 750 кВ, климатических исполнений У, УХЛ, ХЛ, Т, ТС, категорий размещения 1, 2, 3 и 4 по ГОСТ 15150: а) силовые трансформаторы (в т.ч. автотрансформаторы); б) трансформаторы напряжения (электромагнитные и емкостные); в) трансформаторы тока; г) реакторы: шунтирующие, токоограничивающие классов напряжения от 1 до 220 кВ, заземляющие дугогасящие классов напряжения от 1 до 35 кВ; д) аппараты: выключатели (в т.ч. выключатели нагрузки и отделители без видимого промежутка между контактами), разъединители (в т.ч. разъединяющие выключатели нагрузки и отделители с видимым промежутком между контактами), короткозамыкатели, заземлители, комплексы аппаратов, предохранители классов напряжения от 1 до 220 кВ, комплектные распределительные устройства, в т.ч. наружной установки, в металлической негерметичной оболочке классов напряжения от 1 до 35 кВ, экранированные токопроводы классов напряжения от 1 до 35 кВ, комплектные трансформаторные подстанции классов напряжения от 1 до 110 кВ; е) конденсаторы связи классов напряжения от 35 до 750 кВ; ж) комплектные распределительные устройства герметичные с полной или частичной изоляцией главных цепей элегазом или смесью его с другими газами (КРУЭ); з) изоляторы: армированные, предназначенные для самостоятельного применения в аппаратах и распределительных устройствах, в т.ч. комплектных; шинные опоры; армированные вводы, предназначенные для применения в масляных или заполненных негорючим жидким диэлектриком трансформаторах, реакторах и аппаратах; вводы, собираемые из частей на баке масляных или заполенных негорючим жидким диэлектриком трансформаторов, реакторов, аппаратов и КРУЭ. Стандарт не распространяется на: электрооборудование, работающее в испытательных, медицинских рентгеновских, радиотехнических, автономных подвижных и других специальных установках; вентильные обмотки преобразовательных трансформаторов и преобразовательные реакторы; вакуумные выключатели; детали трансформаторов и реакторов (например, устройства переключения ответвлений обмоток и связанные с ними устройства, в том числе устройства переключения, поставляемые отдельно от трансформаторов), детали аппаратов (например, штанги, тяги, направляющие, изолирующие покрышки); изоляцию присоединения (узел вне бака трансформатора) кабеля к обмотке масляного силового трансформатора; последовательные и линейные регулировочные трансформаторы; изоляцию нейтрали силовых трансформаторов, заземляемую через последовательный регулировочный трансформатор; изоляцию между токоведущими частями многозажимных вводов; электрооборудование, находящееся в экслуатации, в части профилактических испытаний его изоляции; внешнюю изоляцию электрооборудования и внутреннюю изоляцию сухих трансформаторов и реакторов, подвергающуюся вредным воздействиям газов, испарений и химических отложений
ГРНТИ индекс(ы):
450937
Документ разработан орг-ей:
Госстандарт России
Документ принят орг-ей:
Межгосударственный Совет по стандартизации метрологии и сертификации, протокол №9-96
Ключевые слова документа:
изоляторы, испытательные напряжения, классы напряжения электрооборудования, коммутационные аппараты, координация изоляции, реакторы, трансформаторы
Нормативные ссылки из текста ГОСТ 1516.3-96:
IEC:
IEC 60071-1(1993)
Ссылки на ГОСТы:
ГОСТ 15963-79 ГОСТ 7746-89 ГОСТ 1983-89 ГОСТ 21023-75 ГОСТ 20074-83 ГОСТ 687-78 ГОСТ 16357-83 ГОСТ 22756-77 ГОСТ 20690-75 ГОСТ 16772-77 ГОСТ 16110-82 ГОСТ 15543.1-89 ГОСТ 12450-82 ГОСТ 11677-85 ГОСТ 9920-89 ГОСТ 1516.2-97 ГОСТ 1516.1-76 ГОСТ 15150-69 ГОСТ 16504-81

Скачать ГОСТ 1516.3-96 вы можете в следующих версиях:

Дата добавленияв версии файла:
Загрузок:
Размер:
Ссылка на страницу загрузки:
12/12/2011 01:58
1296
2.33 Мб
скачать ГОСТ 1516.3-96
Вернуться к началу

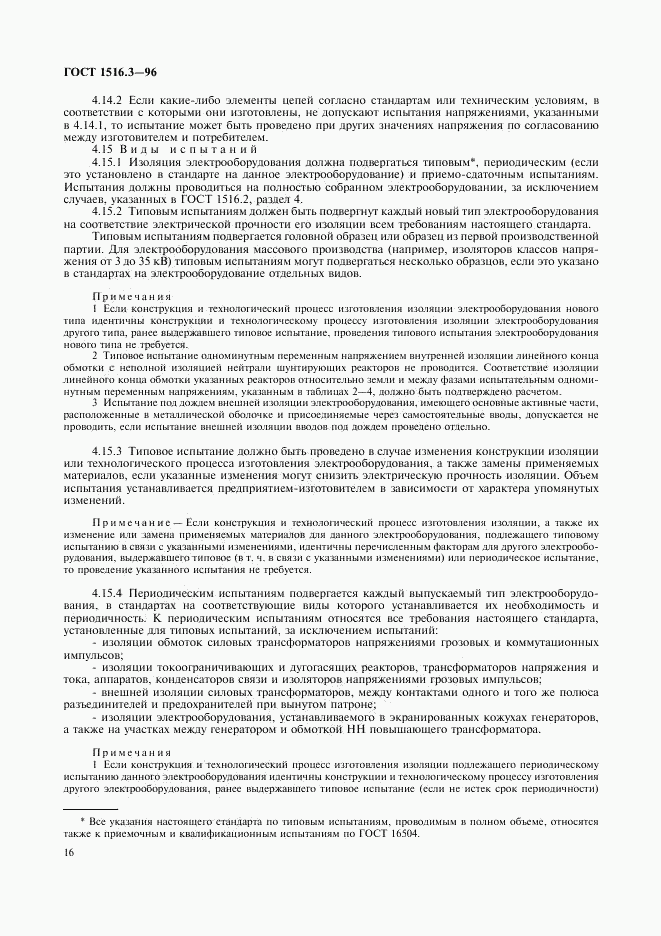

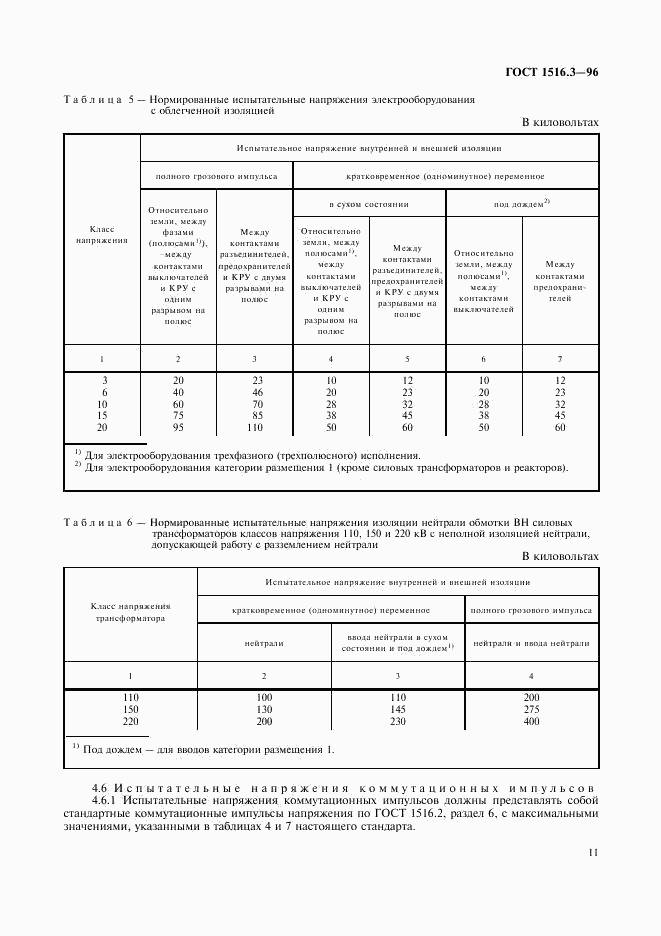

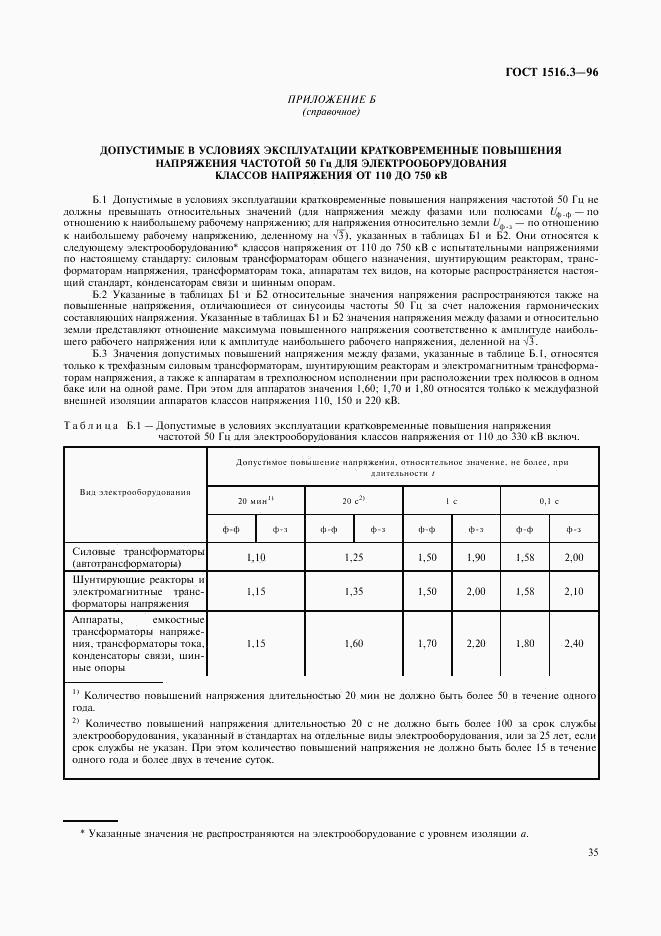

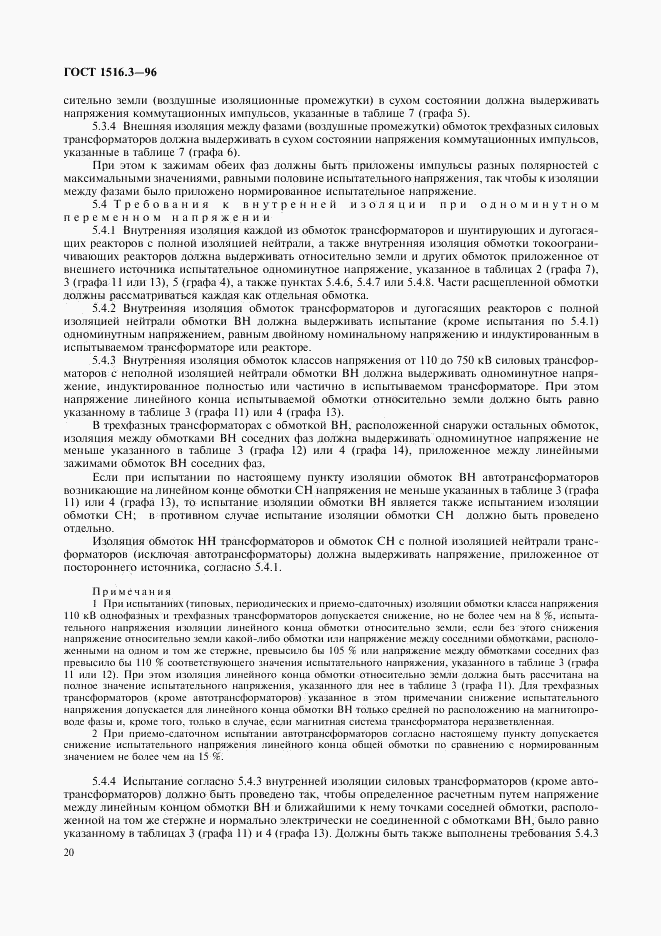

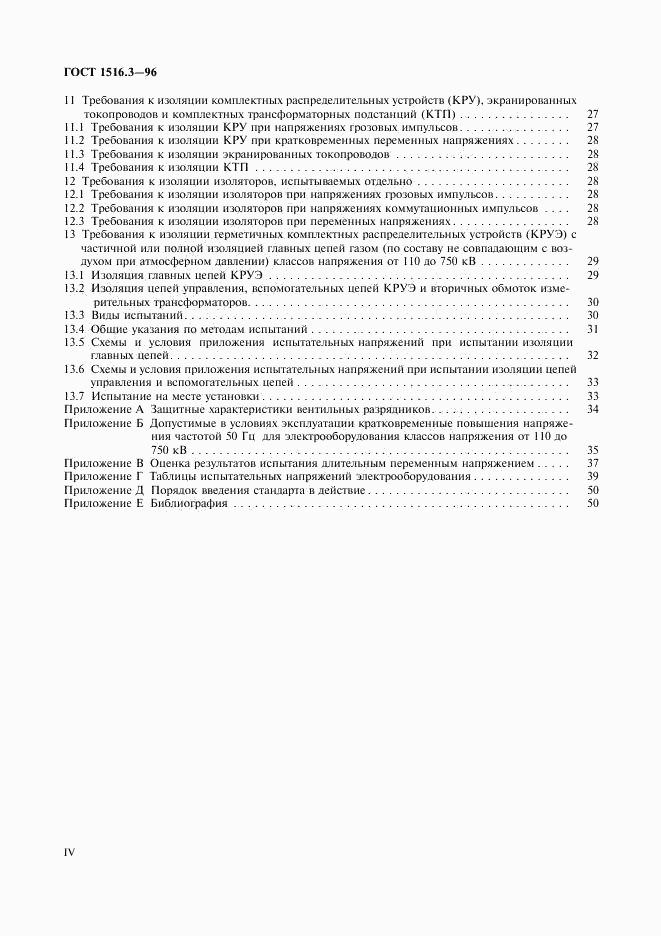

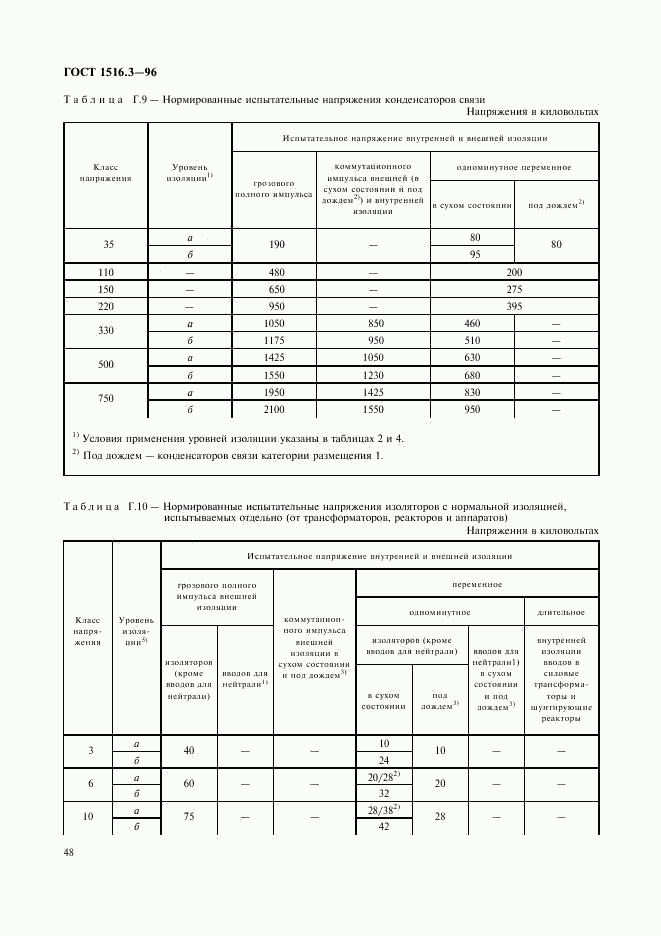

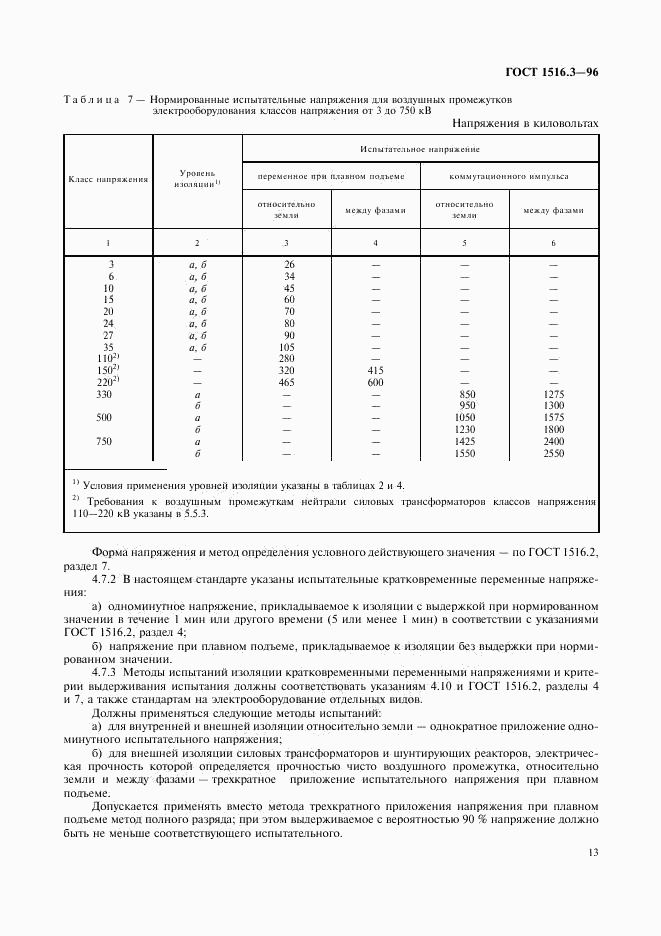

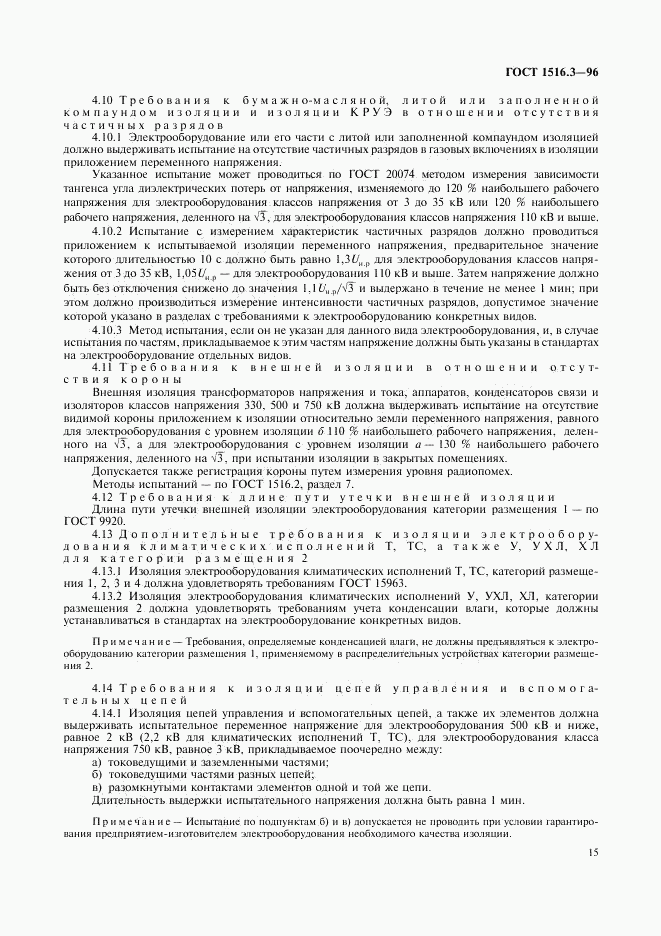

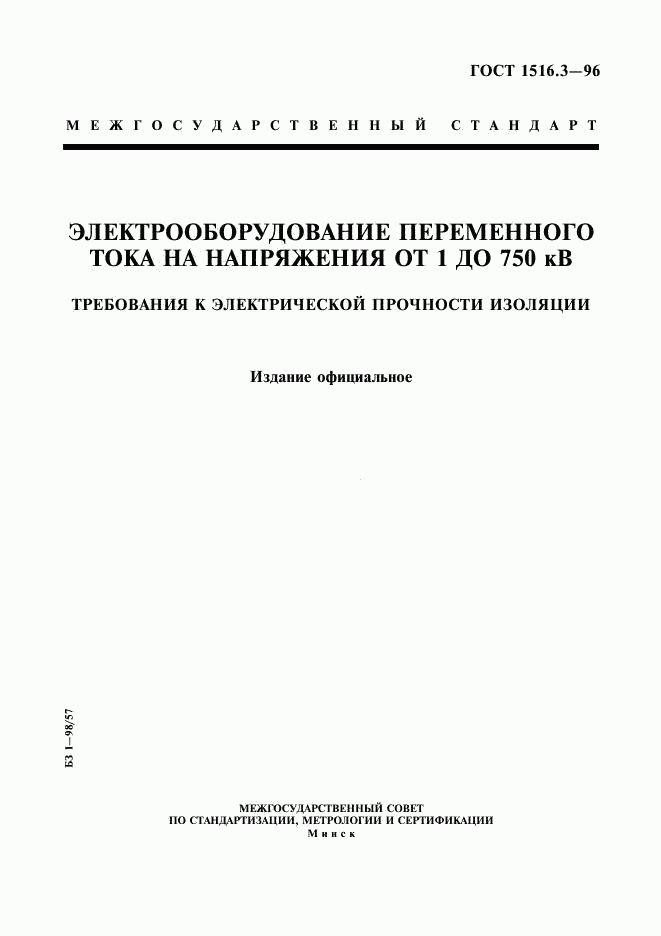

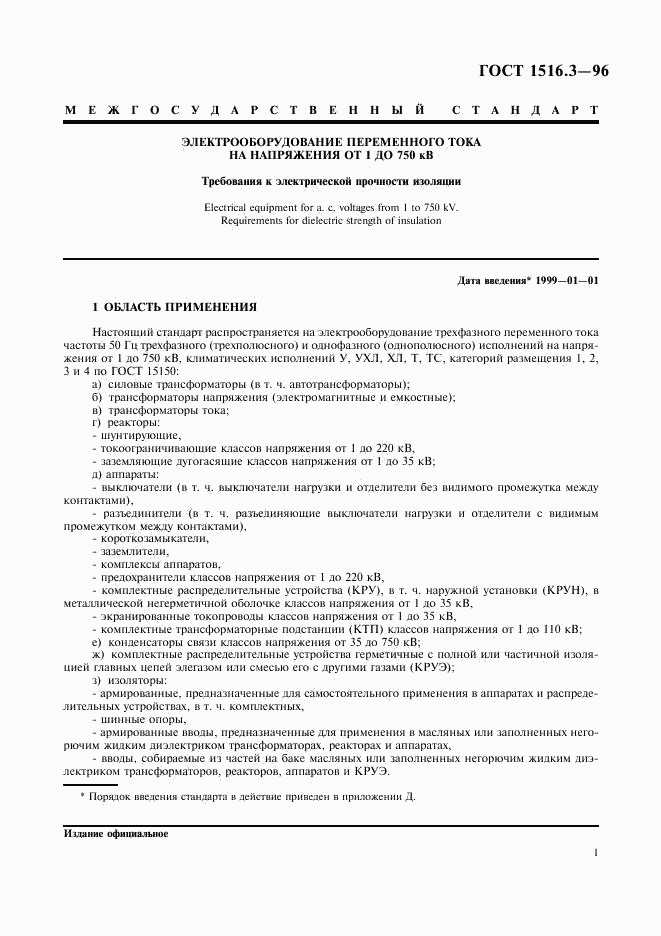

  • ГОСТ 1516.3-96, страница 1 страница 1

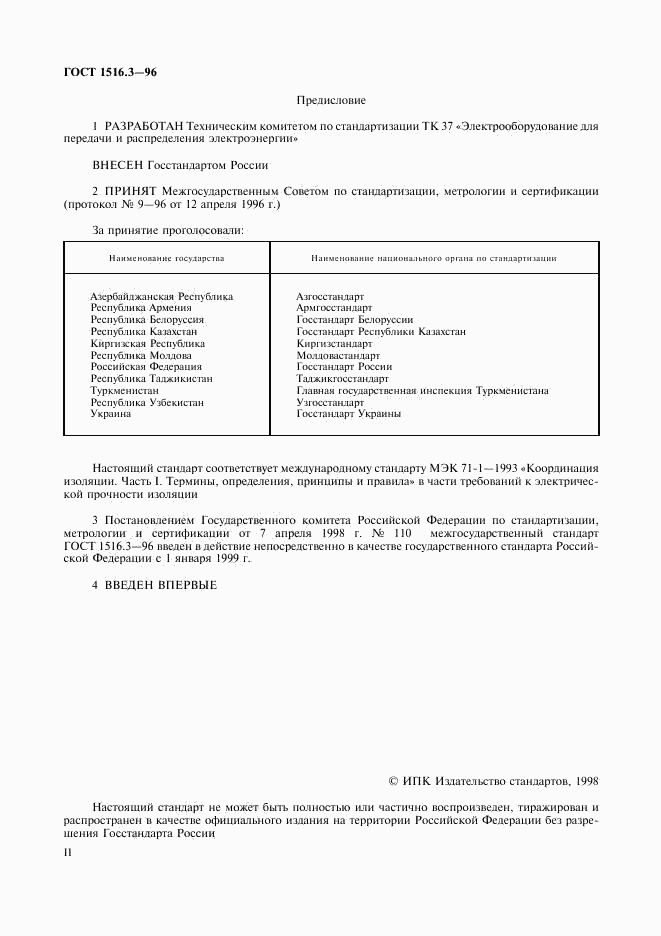

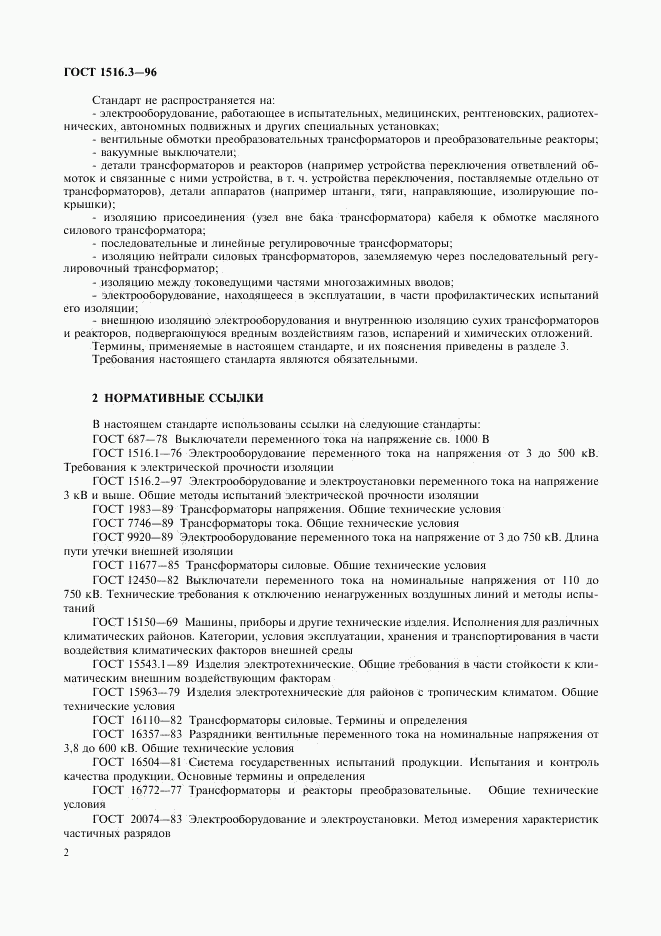

  • ГОСТ 1516.3-96, страница 2 страница 2
  • ГОСТ 1516.3-96, страница 3 страница 3
  • ГОСТ 1516.3-96, страница 4 страница 4
  • ГОСТ 1516.3-96, страница 5 страница 5
  • ГОСТ 1516.3-96, страница 6 страница 6
  • ГОСТ 1516.3-96, страница 7 страница 7

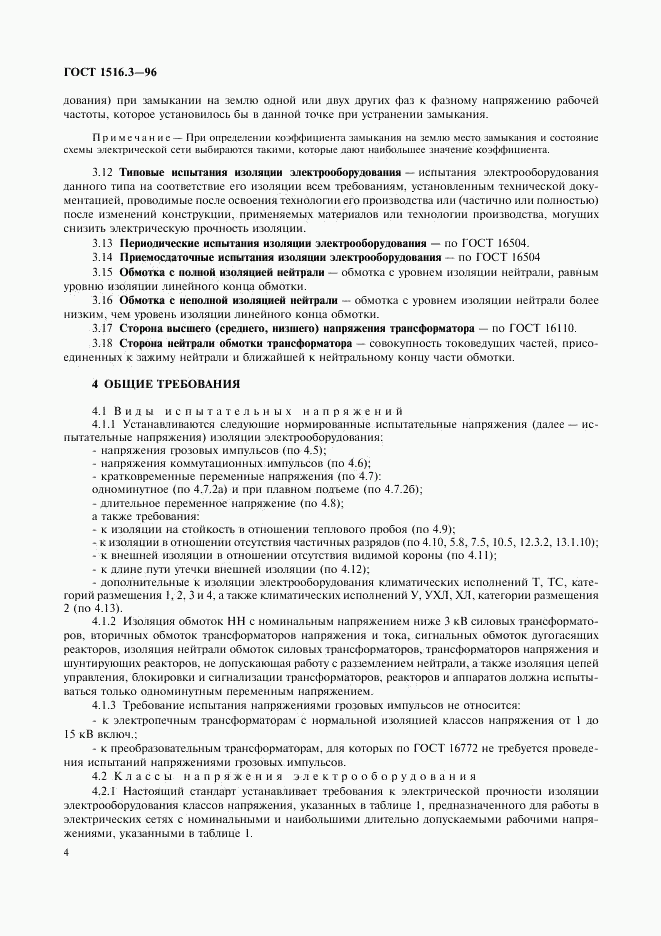

  • ГОСТ 1516.3-96, страница 8 страница 8
  • ГОСТ 1516.3-96, страница 9 страница 9
  • ГОСТ 1516.3-96, страница 10 страница 10
  • ГОСТ 1516.3-96, страница 11 страница 11

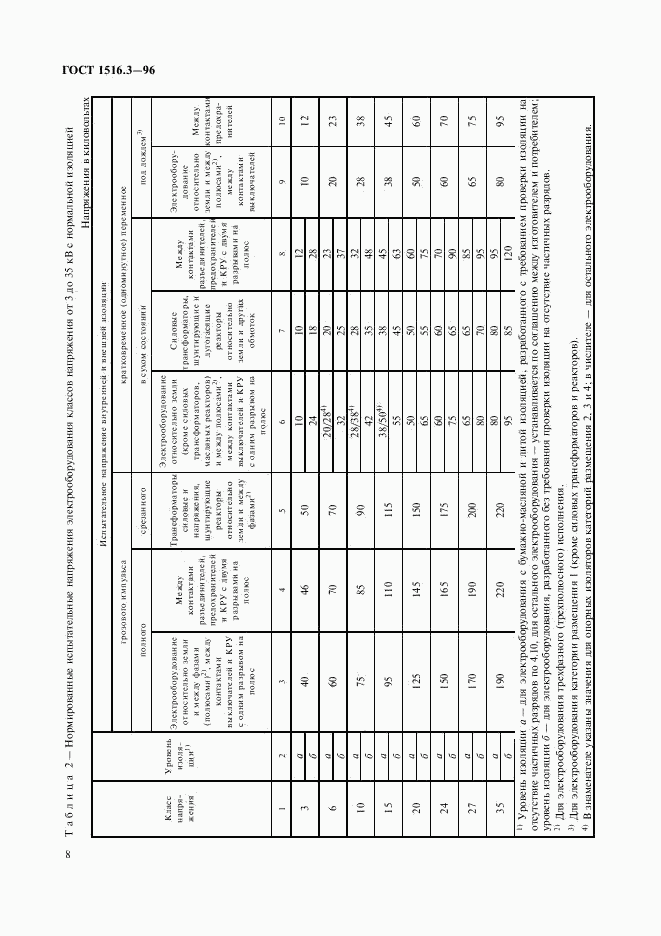

  • ГОСТ 1516.3-96, страница 12 страница 12
  • ГОСТ 1516.3-96, страница 13 страница 13
  • ГОСТ 1516.3-96, страница 14 страница 14
  • ГОСТ 1516.3-96, страница 15 страница 15
  • ГОСТ 1516.3-96, страница 16 страница 16

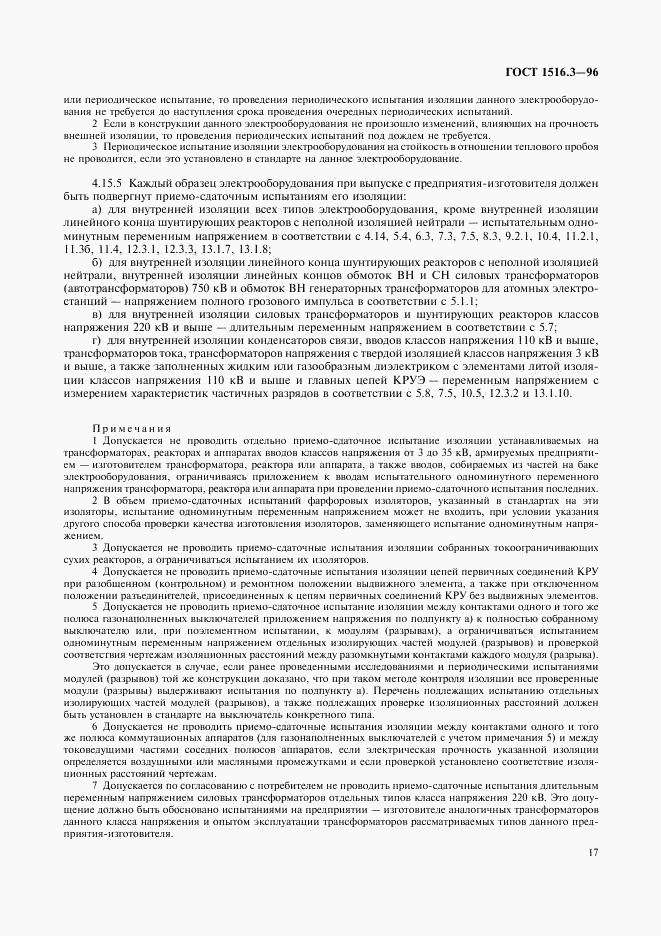

  • ГОСТ 1516.3-96, страница 17 страница 17
  • ГОСТ 1516.3-96, страница 18 страница 18
  • ГОСТ 1516.3-96, страница 19 страница 19
  • ГОСТ 1516.3-96, страница 20 страница 20
  • ГОСТ 1516.3-96, страница 21 страница 21
  • ГОСТ 1516.3-96, страница 22 страница 22
  • ГОСТ 1516.3-96, страница 23 страница 23
  • ГОСТ 1516.3-96, страница 24 страница 24
  • ГОСТ 1516.3-96, страница 25 страница 25

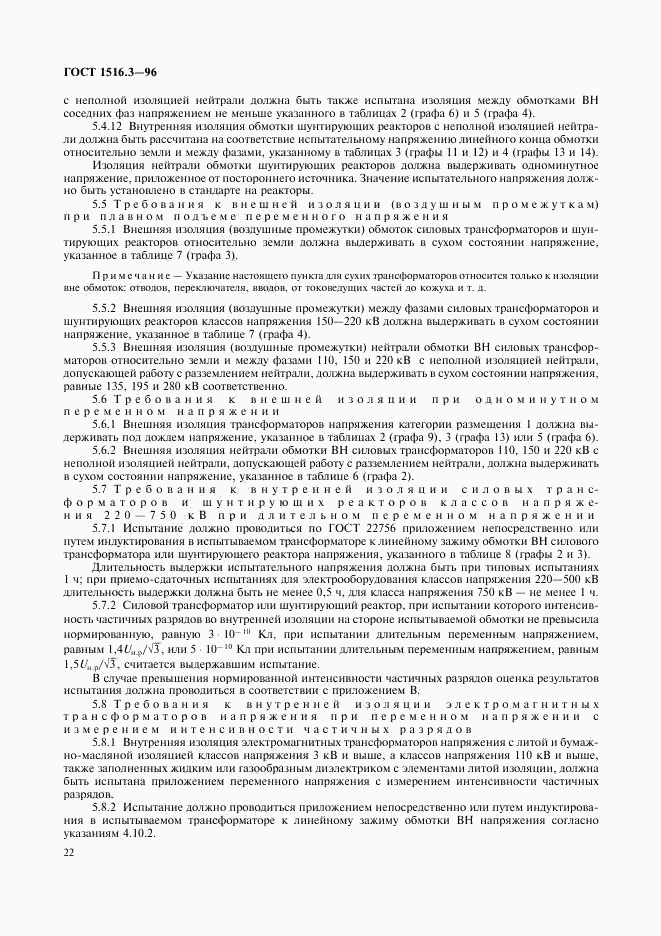

  • ГОСТ 1516.3-96, страница 26 страница 26
  • ГОСТ 1516.3-96, страница 27 страница 27
  • ГОСТ 1516.3-96, страница 28 страница 28
  • ГОСТ 1516.3-96, страница 29 страница 29
  • ГОСТ 1516.3-96, страница 30 страница 30
  • ГОСТ 1516.3-96, страница 31 страница 31
  • ГОСТ 1516.3-96, страница 32 страница 32
  • ГОСТ 1516.3-96, страница 33 страница 33
  • ГОСТ 1516.3-96, страница 34 страница 34
  • ГОСТ 1516.3-96, страница 35 страница 35
  • ГОСТ 1516.3-96, страница 36 страница 36
  • ГОСТ 1516.3-96, страница 37 страница 37
  • ГОСТ 1516.3-96, страница 38 страница 38

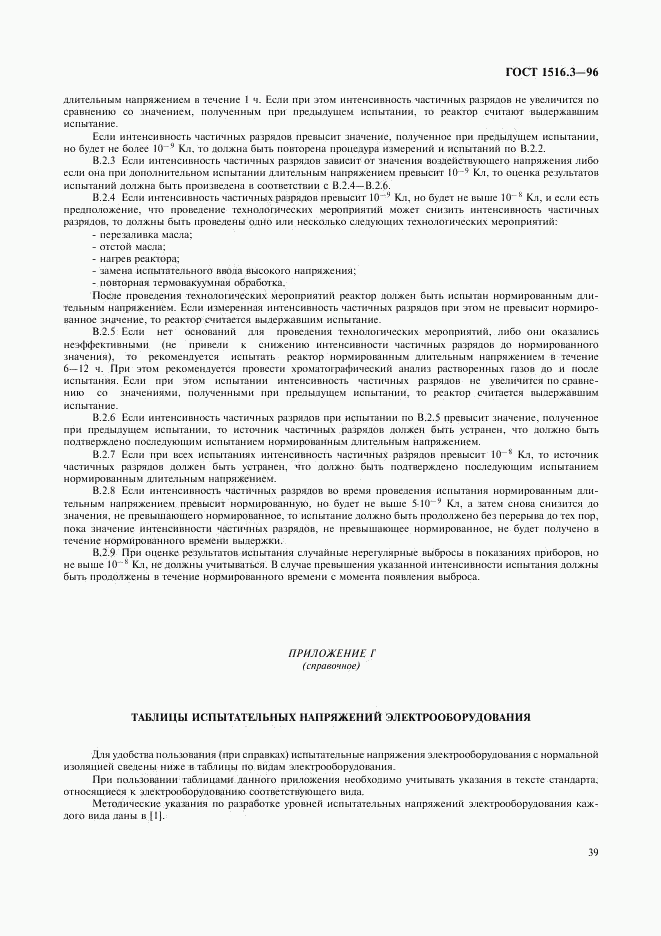

  • ГОСТ 1516.3-96, страница 39 страница 39
  • ГОСТ 1516.3-96, страница 40 страница 40
  • ГОСТ 1516.3-96, страница 41 страница 41
  • ГОСТ 1516.3-96, страница 42 страница 42

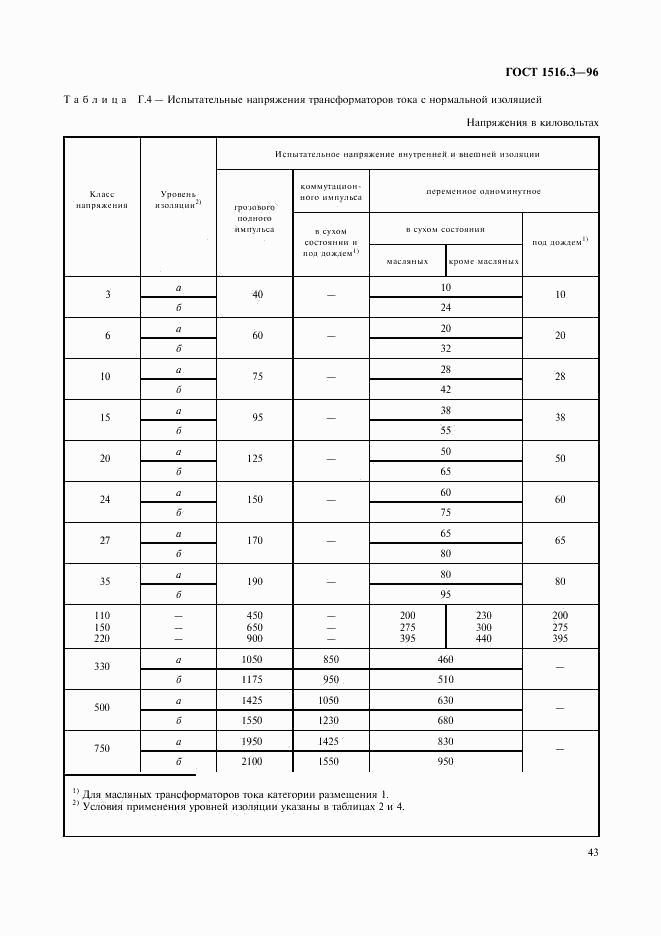

  • ГОСТ 1516.3-96, страница 43 страница 43

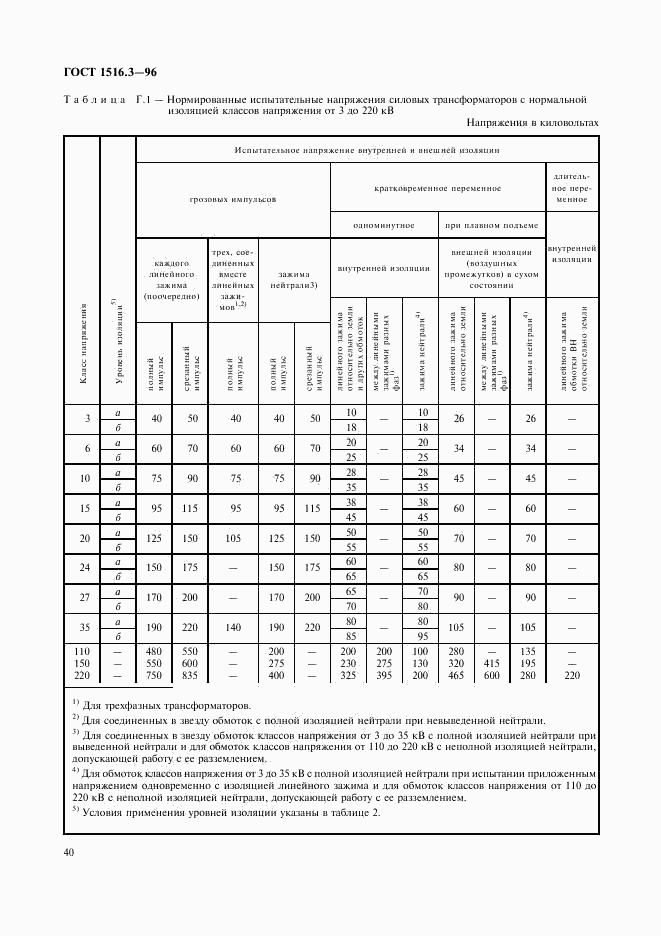

  • ГОСТ 1516.3-96, страница 44 страница 44
  • ГОСТ 1516.3-96, страница 45 страница 45
  • ГОСТ 1516.3-96, страница 46 страница 46
  • ГОСТ 1516.3-96, страница 47 страница 47

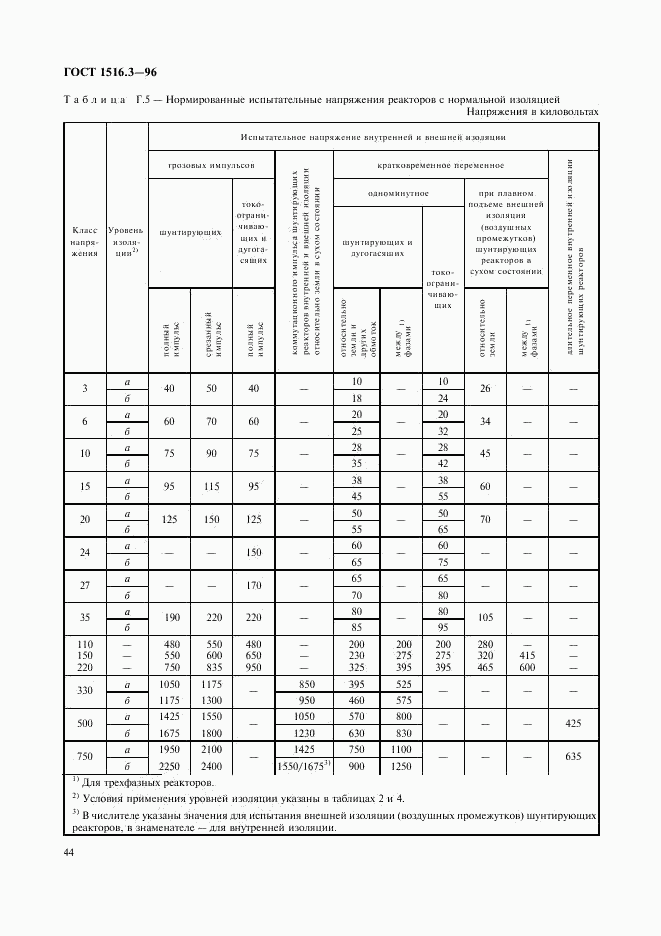

  • ГОСТ 1516.3-96, страница 48 страница 48

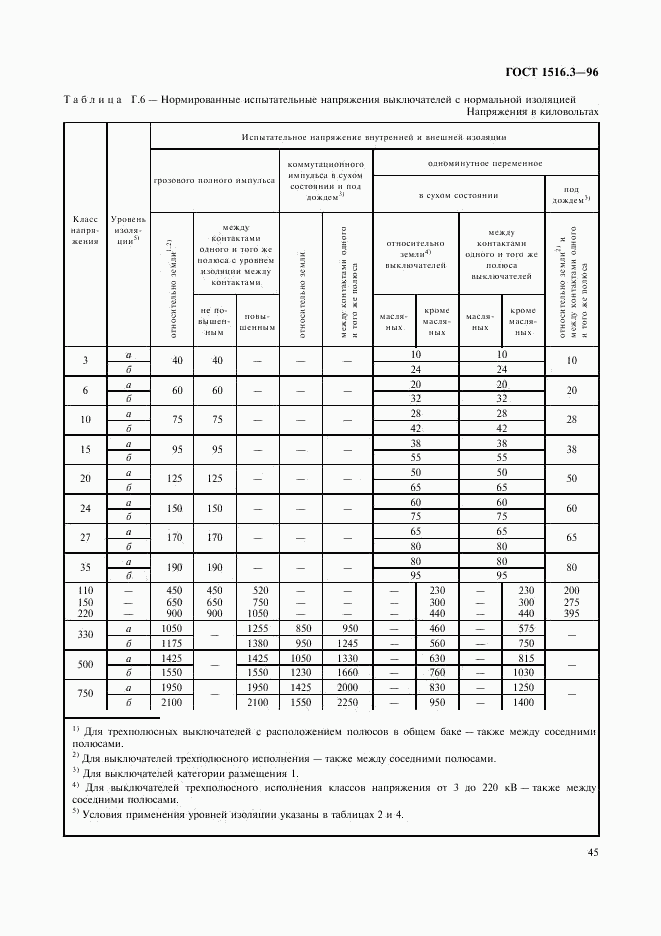

  • ГОСТ 1516.3-96, страница 49 страница 49
  • ГОСТ 1516.3-96, страница 50 страница 50
  • ГОСТ 1516.3-96, страница 51 страница 51
  • ГОСТ 1516.3-96, страница 52 страница 52
  • ГОСТ 1516.3-96, страница 53 страница 53

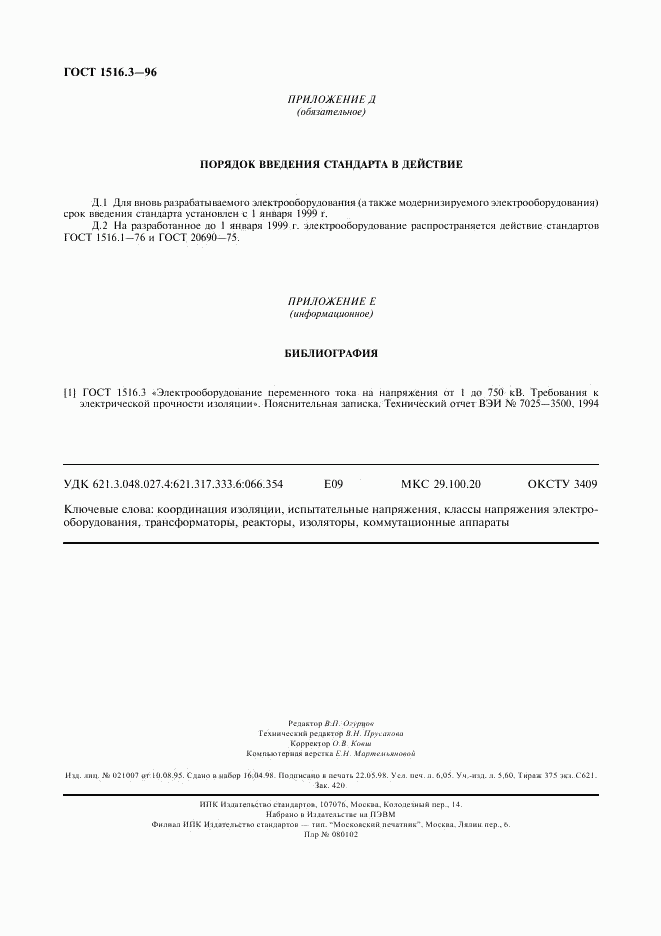

  • ГОСТ 1516.3-96, страница 54 страница 54
