ГОСТ 11103-2018
ГОСТ 11103-2018 Стекло неорганическое и стеклокристаллические материалы. Метод определения термостойкости
Категории ГОСТ 11103-2018 по ОКС:- Статус документа:
- действует, введён в действие 01.11.2019
- Название на английском языке:
- Inorganic glass and glass-ceramic materials. Heat resistance determination method
- Дата актуализации информации по стандарту:
- 05.08.2025, в 13:03 (менее 3 месяцев назад)
- Вид стандарта:
- Стандарты на продукцию (услуги)
- Дата начала действия ГОСТа:
- 2019-11-01
- Дата последнего издания документа:
- 2018-10-24
- Число страниц:
- 12
- Назначение ГОСТ 11103-2018:
- Настоящий стандарт устанавливает метод определения термостойкости неорганического стекла и стеклокристаллических материалов. Метод, установленный настоящим стандартом, применяют при проведении исследовательских, определительных, сравнительных, контрольных испытаний, в том числе квалификационных, приемо-сдаточных, периодических, типовых, сертификационных, инспекционных, арбитражных
- Документ разработан орг-ей:
- Федеральное агентство по техническому регулированию и метрологии (Росстандарт)
- Документ принят орг-ей:
- Межгосударственный Совет по стандартизации метрологии и сертификации, протокол №107-П
- Ключевые слова документа:
- метод определения термостойкости, стекло неорганическое, стеклокристаллические материалы
Нормативные ссылки, связанные с ГОСТ 11103-2018:
- Стандарт ссылается на ГОСТы:
- ГОСТ Р 12.1.019-2009, ГОСТ Р 55878-2013, ГОСТ 2789-73, ГОСТ 12.1.004-91, ГОСТ 12.1.019-79, ГОСТ 3519-91, ГОСТ 18300-87, ГОСТ 25706-83, ГОСТ 32557-2013, ГОСТ 33560-2015
Скачать ГОСТ 11103-2018 вы можете в следующих версиях:
В данный момент версий документа для скачивания не добавлено.
Мы стараемся пополнять базу документов еженедельно и из разных источников, в обозримом будущем версии для этого ГОСТа появятся.
Вы можете просмотреть online текст стандарта ГОСТ 11103-2018
Просмотреть текст ГОСТ 11103-2018Текст стандарта
-

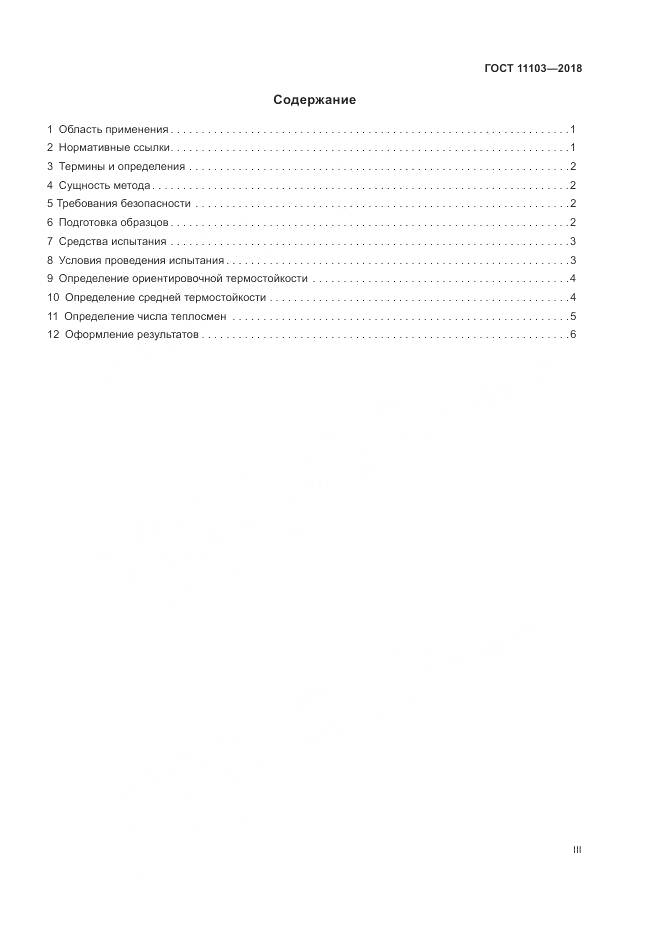

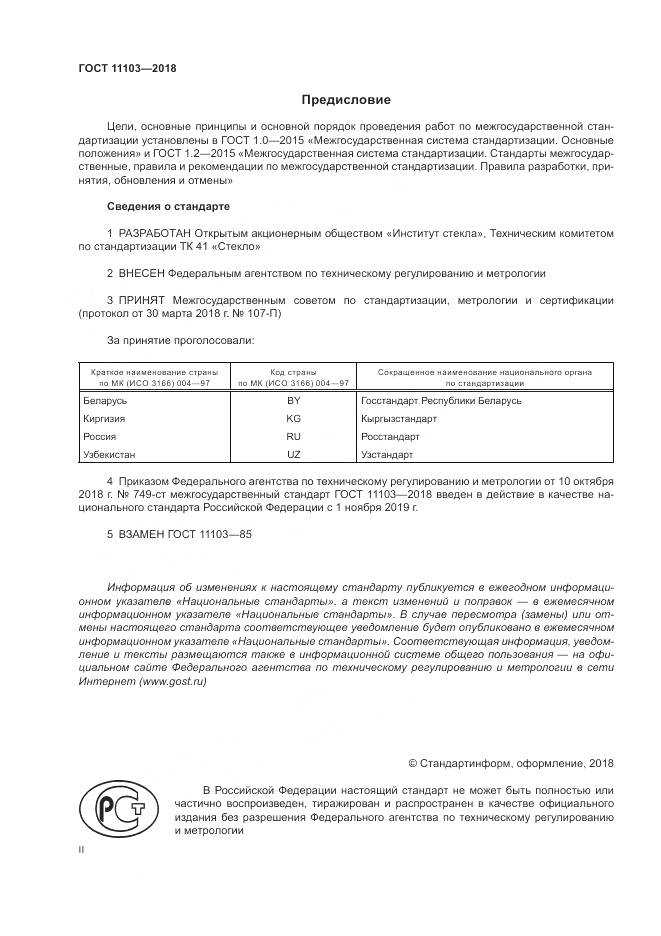

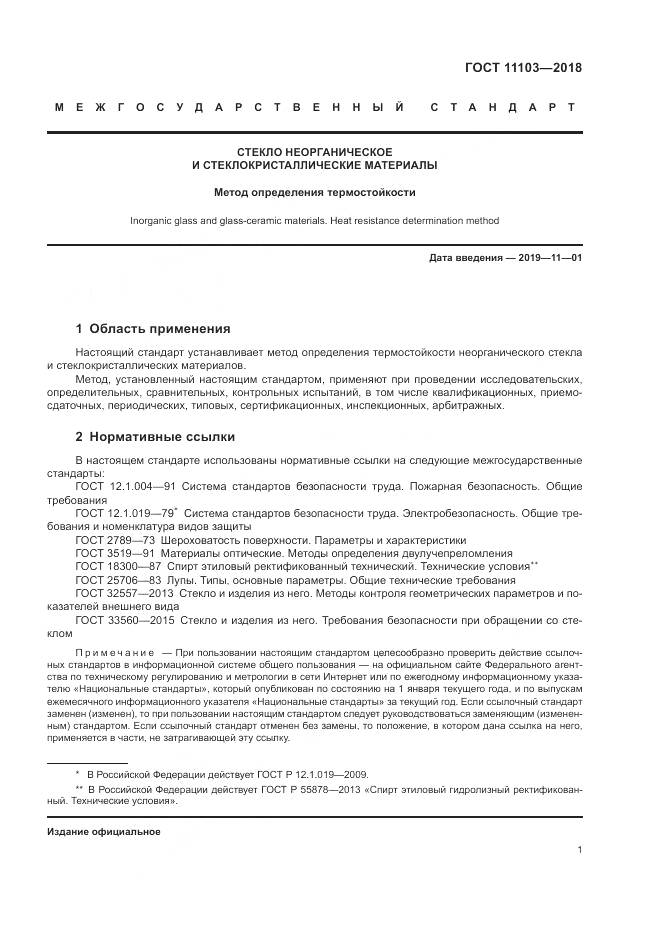

страница 1
-

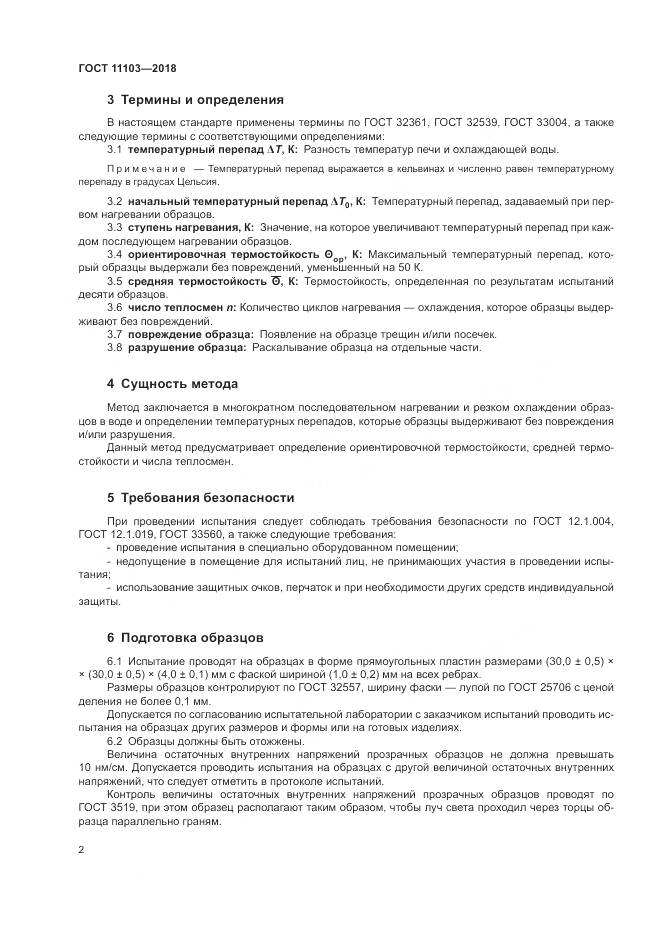

страница 2
-

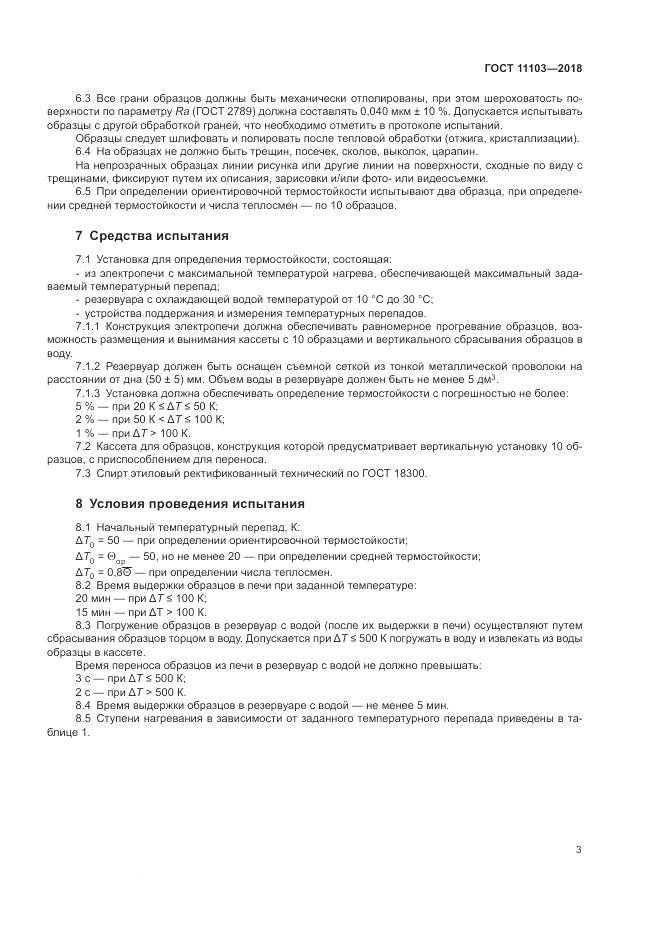

страница 3
-

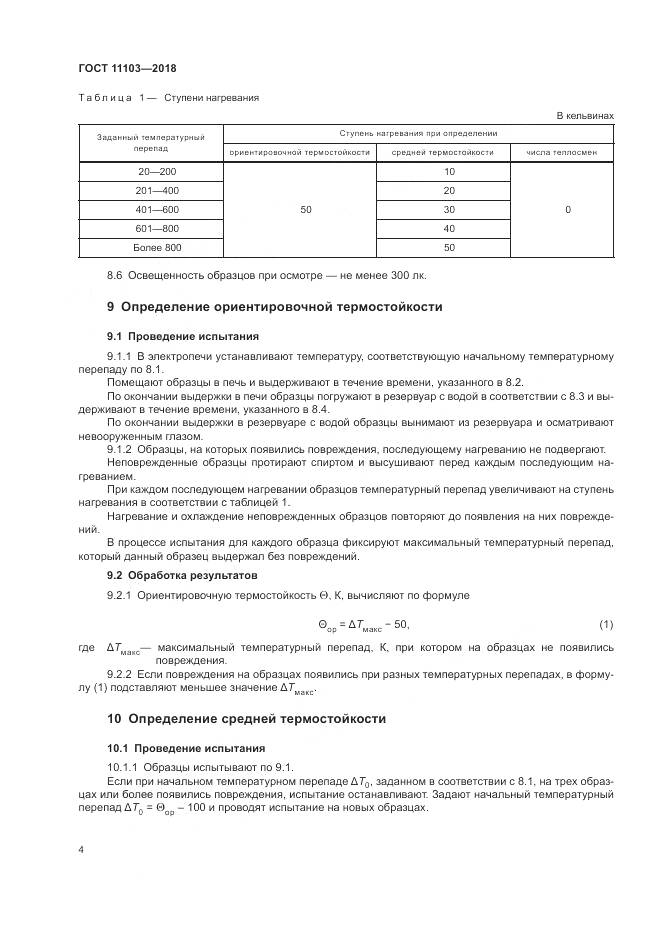

страница 4
-

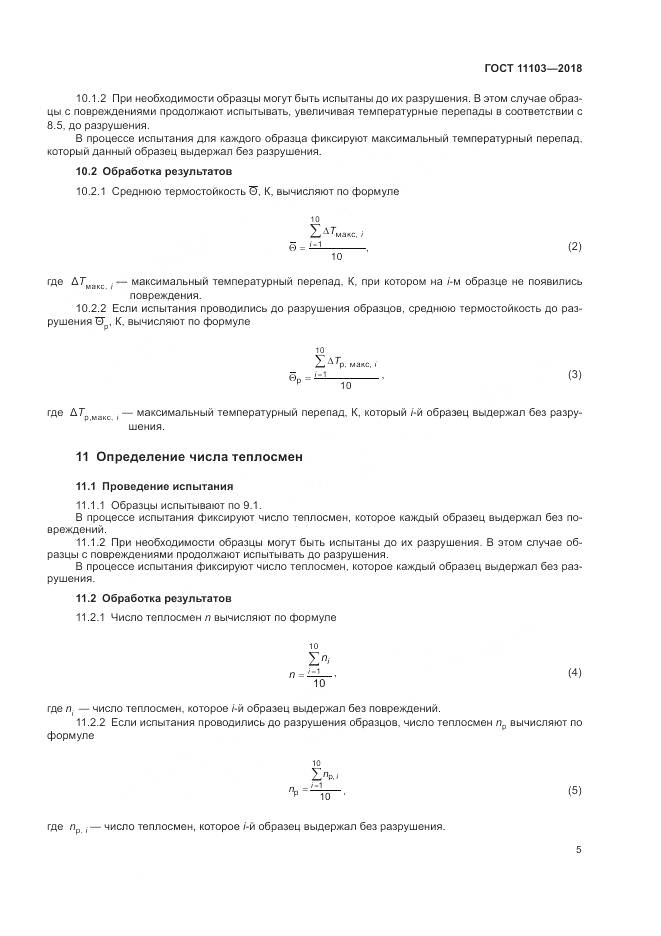

страница 5
-

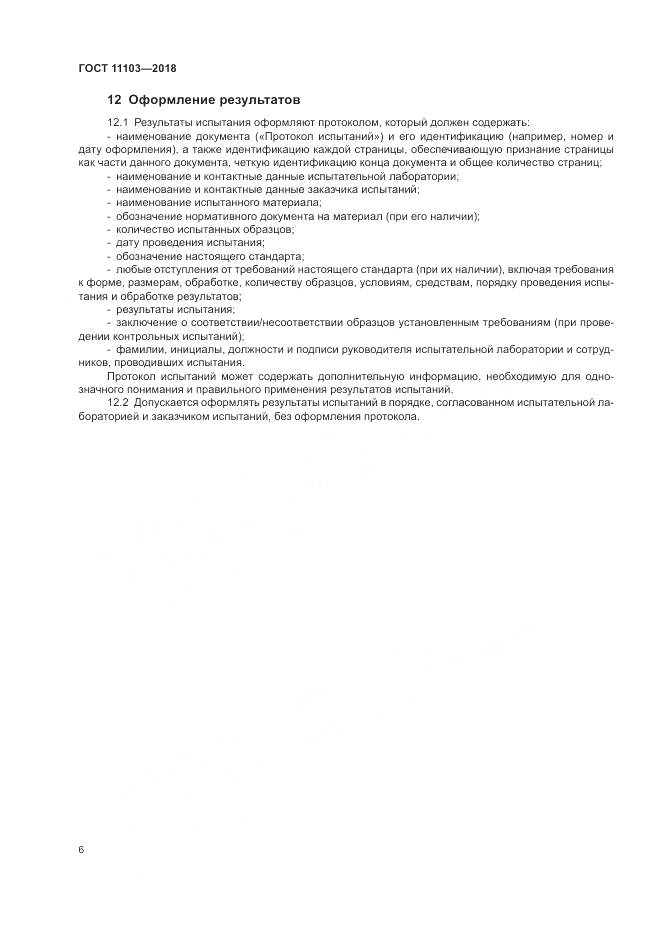

страница 6
-

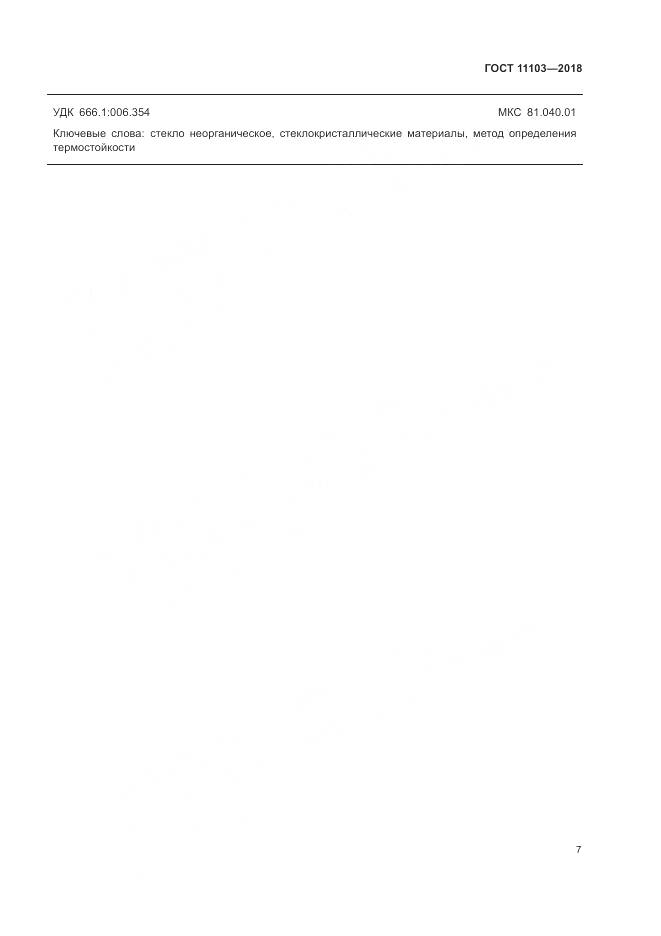

страница 7
-
страница 8
-
страница 9
-
страница 10
-
страница 11
-
страница 12
